Schulung Elite Connect 30-31 Januar 2020 Sibo Fluidra Netherlands BV
3) Setzen Sie die Zelle so in das Gehäuse ein, dass die Platten der Zelle in Richtung des Wasserflusses liegen.
4) Schließen Sie das dicke 4-polige Kabel an der Unterseite der Sugar Valley-Einheit an.
5) Verbinden Sie das dünne Kabel mit einem einzigen Stift mit der Unterseite der Sugar Valley-Einheit. Dies ist
der Anschluss des Gas-/Luft-Sensors.
•

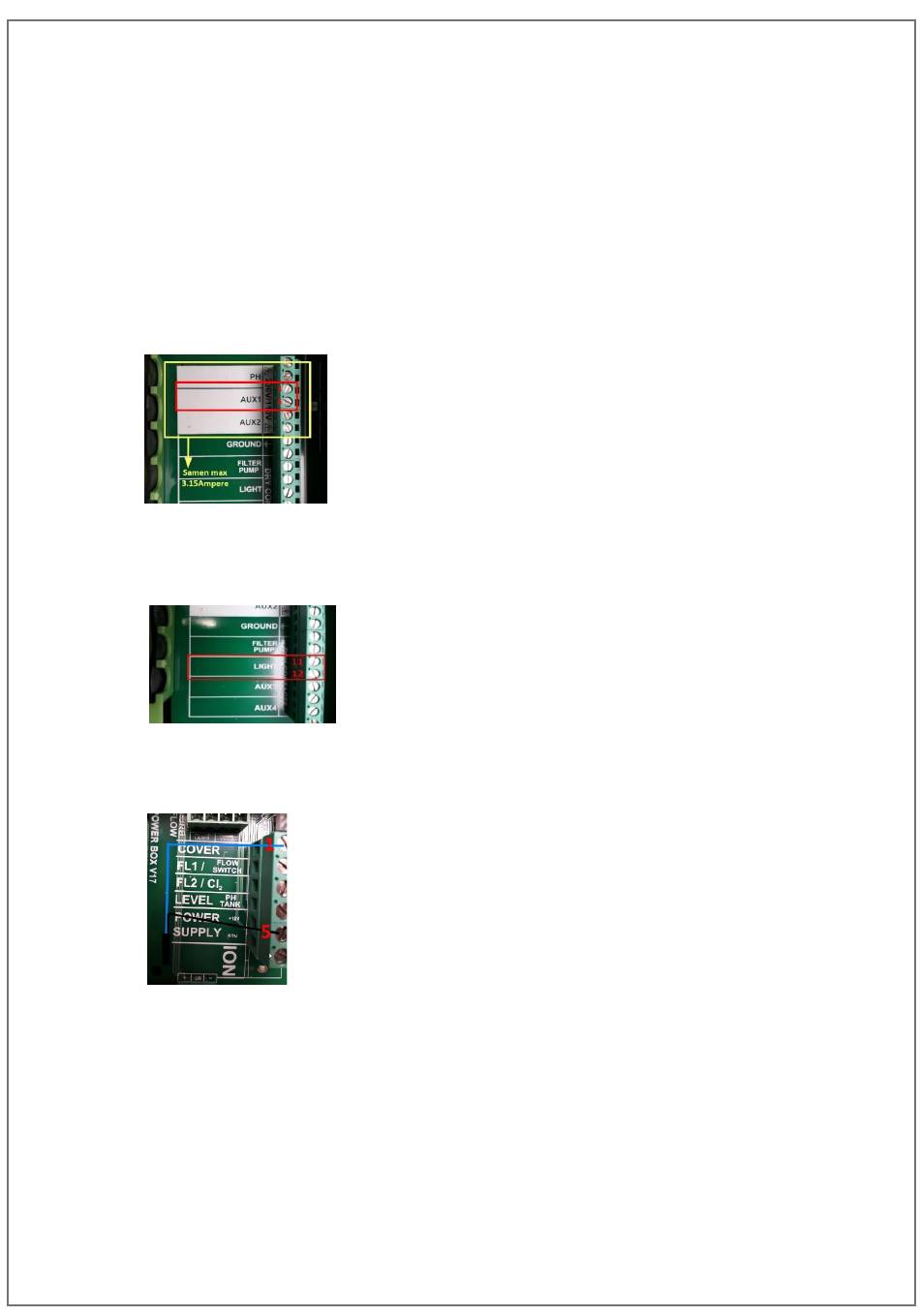

Anschluss eines UVC Gerätes
1) Schließen Sie das Stromkabel der UVC-Einheit an die Kontakte (3) und (4) des Relais mit der Bezeichnung
„AUX1" an der Sugar Valley-Einheit an.
2) Hinweis: Die Anschlüsse "AUX1", "pH" und "AUX2" können zusammen maximal 3,15 A verarbeiten.
•
Anschluss einer Schwimmbadbeleuchtung
1) Schließen Sie den Transformator der Poolbeleuchtung an den potentialfreien Kontakt (11) & (12) des
externen Relais genannt "Light" an.
•
Anschluss einer automatischen Schwimmbadabdeckung
1) Schließen Sie die automatische Abdeckung an die Kontakte (1) und (5) des Relais mit der Bezeichnung (1)
"Cover" und (5) "Power Supply + 12V" an.
2) Dieser Kontakt kann die Poolabdeckung nicht bedienen, sondern zeigt nur an, ob die Abdeckung geöffnet
oder geschlossen ist.
Montage und Anschluss der Sugar Valley-Einheit.
7
