Schulung Elite Connect 30-31 Januar 2020 Sibo Fluidra Netherlands BV
•

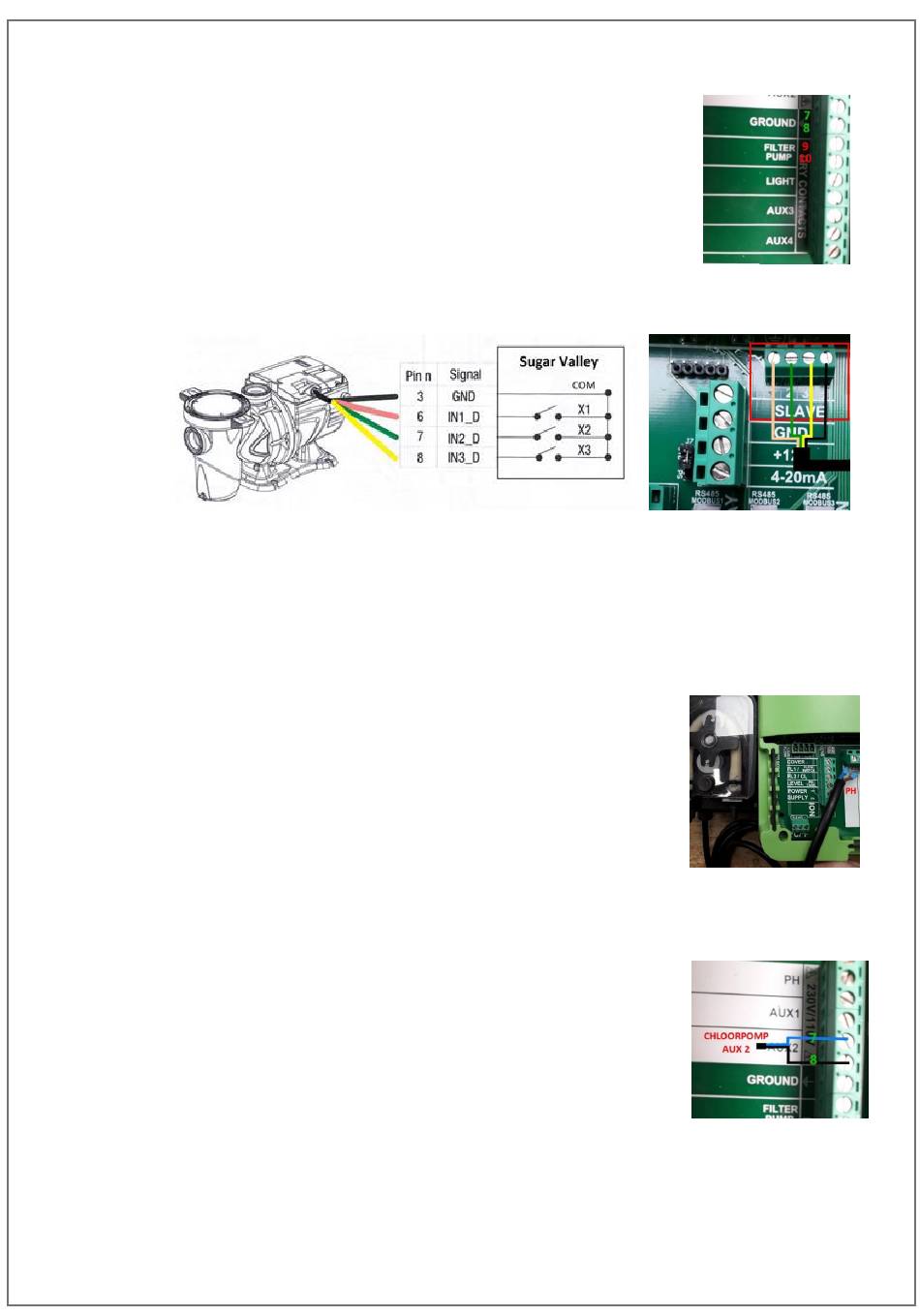

Anschluss der Erdung "Ground" an die Sugar Valley Einheit
1) Schlagen Sie einen Erdungsstift in den Boden und prüfen Sie, ob der
Leitfähigkeitswert ausreichend ist.
2) Verbinden Sie den Erdungsstift mit einem Erdungsset mit den Kontakten (7) und
(8). Dies wird durch "Ground" angezeigt.
•
Installation der Schwimmbadpumpe
1)
Schließen Sie eine nicht regelbare Schwimmbadpumpe über ein externes Relais an den potentialfreien
Kontakt über die Kontakte (9) und (10) an. Dies wird durch "Filterpump" angezeigt.
2)
Für den Anschluss einer DAB E-swim Pumpe siehe das folgende Bild:
•
Installation der pH-Dosierpumpe
1) Montieren Sie die Halterung an der Wand. Dadurch kann die pH-Dosierpumpe aufgehängt werden.
2) Schließen Sie den steifen milchigen Schlauch an die Saugseite der pH-Dosierpumpe an (siehe Pfeil auf der
Pumpe). Befestigen Sie das Fußgewicht mit dem eingebauten Saugkorb am anderen Ende des Schlauchs.
Diese Seite wird im pH-Gefäß aufgehängt.
3) Schließen Sie den flexiblen transparenten Schlauch an die Druckseite der pH-Dosierpumpe an(siehe Pfeil auf
der Pumpe).
4) Verbinden Sie das andere Ende des Schlauchs mit der Seite der Elektrolyse- /
Hydrolysezelle (mit einem Sugar Valley Hidrolilfe, Oxilife und Aquascenic) oder
mit dem Injektionsventil im Rohr nach dem Filter (bei einer Sugar Valley
Station).
5) Verbinden Sie das 2-adrige Kabel (blau und braun) von der pH-Dosierpumpe auf
den Kontakten (1) und (2) des Relais mit der Bezeichnung „pH". Die
Dosierpumpe erhält nun 230 V-Spannung über das Sugar Valley-Gerät.
6) Die Dosierpumpe kann mit dem Schalter an der Seite der pH-Dosierpumpe ein-
und ausgeschaltet werden.
•
Installation der Chlor-Dosierpumpe
1) Montieren Sie die Halterung an der Wand. Dadurch kann die Chlordosierpumpe aufgehängt werden.
2) Schließen Sie den starren milchigen Schlauch an die Saugseite der Chlordosierpumpe an (siehe Pfeil auf der
Pumpe). Befestigen Sie das Fußgewicht mit dem eingebauten Saugkorb am
anderen Ende des Schlauchs. Diese Seite ist im Chlorfaß aufgehängt.
3) Schließen Sie den flexiblen transparenten Schlauch an die Druckseite der
Chlordosierpumpe (siehe Pfeil auf der Pumpe) und an das Einspritzventil in der
Leitung nach dem Filter an.
4) Das 2-adrige Kabel (blau und braun) der Chlordosierpumpe an die Kontakte (5)
und (6) des Relais mit der Bezeichnung „AUX2" anschließen. Die Dosierpumpe
erhält nun 230 V-Spannung über das Sugar Valley-Gerät.
5) Die Dosierpumpe kann mit dem Schalter an der Seite der Chlordosierpumpe ein- und ausgeschaltet werden.
Montage und Anschluss der Sugar Valley-Einheit.
5
