Schulung Elite Connect 30-31 Januar 2020 Sibo Fluidra Netherlands BV
•

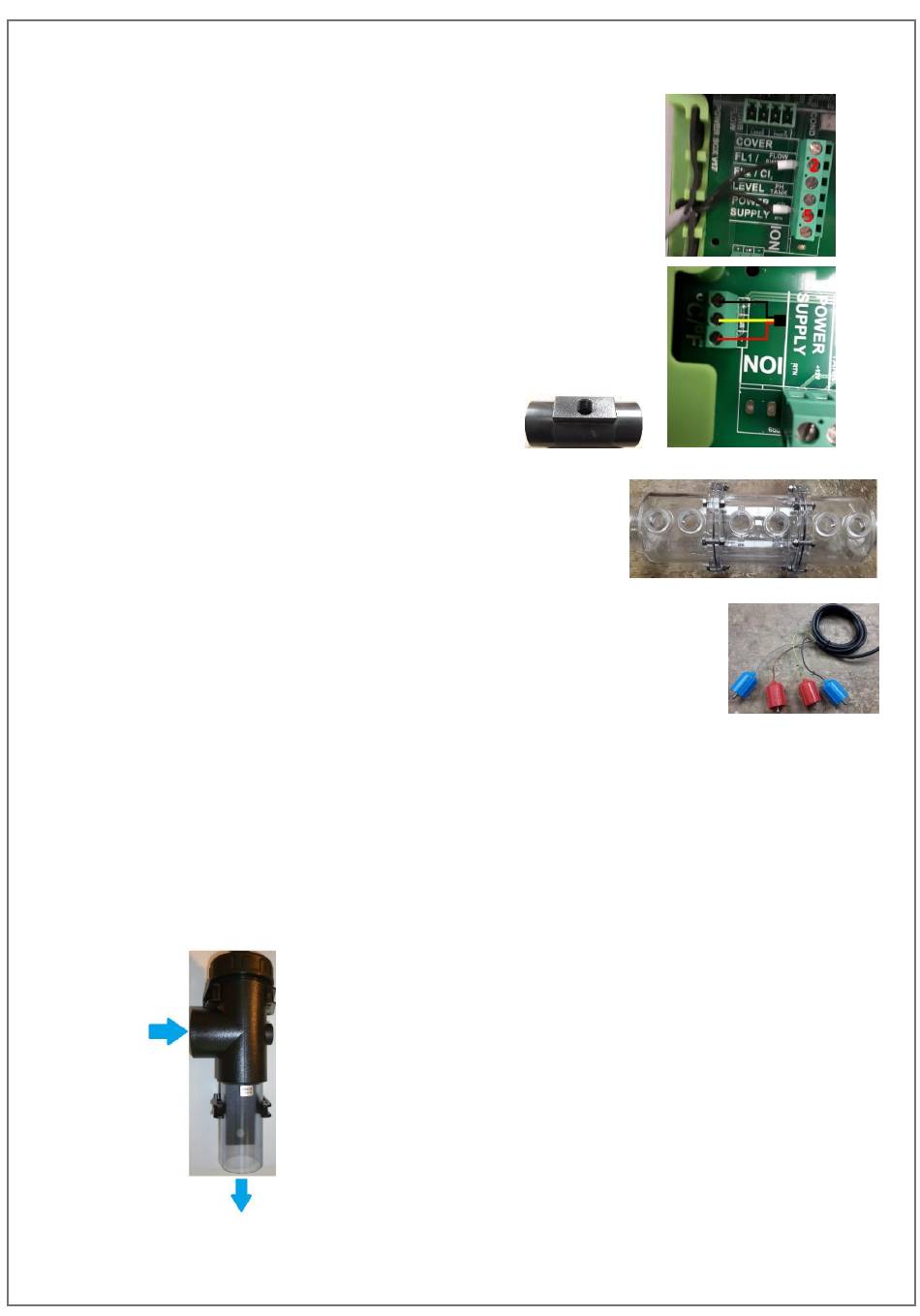

Anschluss des "Flowswitch" (Durchflusswächters)
Verbinden Sie den Flowswitch auf der linken Seite der Sugar Valley mit den
Kontakten (2) und (5). Diese werden durch (2) "FL1 / Flow switch" und (5) "
Power Supply + 12V" angezeigt.
•
Anschluss Temperaturmodul
1) Montieren Sie den mitgelieferten schwarzen PVC-Fitting in der Rohrleitung.
2) Schrauben Sie den Temperatursensor in diesen schwarzen PVC-Fitting.
3) Schließen Sie das 3-adrige Kabel (schwarz, gelb und rot) an die Buchse ° C / °
F an der linken Seite des Geräts an. Die Kabel werden in der Reihenfolge Rot-
Gelb-Schwarz von links nach rechts angeschlossen.
•
Anschluss der Kupferionisation
1) Schrauben Sie die Kupferstangen an die Anschlüsse. Hinweis: Die
flachen Ringe müssen dazwischen montiert werden.
2) Platzieren Sie die Ionisationskammer in Ihrer Rohrleitung vor dem
Filter.
3) Montieren Sie die Kupferstangen (mit Anschlüssen versehen) in der
Ionisationskammer. Hinweis: Der kleine O-Ring muss sich an der richtigen Stelle
befinden!
4) Setzen Sie die blauen und roten Elektrodenkappen auf die Elektroden. Wenn mehr als
2 Elektroden platziert sind, ist es wichtig, die folgende Reihenfolge einzuhalten:
HD2: blau - rot - rot - blau
HD3: blau - rot - rot - blau - blau - rot
5) Verbinden Sie das Verbindungskabel mit den Kontakten (7) & (8) am Sugar Valley
Gerät, diese sind unten links mit "ION" gekennzeichnet.
•
Anschluss der Elektrolyse / Hydrolyse Zelle
1) Platzieren Sie die Elektrolyse- bzw. Hydrolysezelle senkrecht in der Rohrleitung als letzten Bestandteil der
Rücklaufleitung, jedoch immer in einem Bypass. Eine waagerechte Montage ist möglich, die Funktion des
Gassensors als Schutz entfällt dann jedoch. In diesem Fall muss das Gerät mit einem externen
Durchflussschalter ausgestattet werden.
2) Das Wasser tritt über die kurze schwarze Anschlussstelle in die Zelle ein und verlässt die Zelle über den
transparenten Teil.
Montage und Anschluss der Sugar Valley-Einheit.
6
