Schulung Elite Connect 30-31 Januar 2020 Sibo Fluidra Netherlands BV

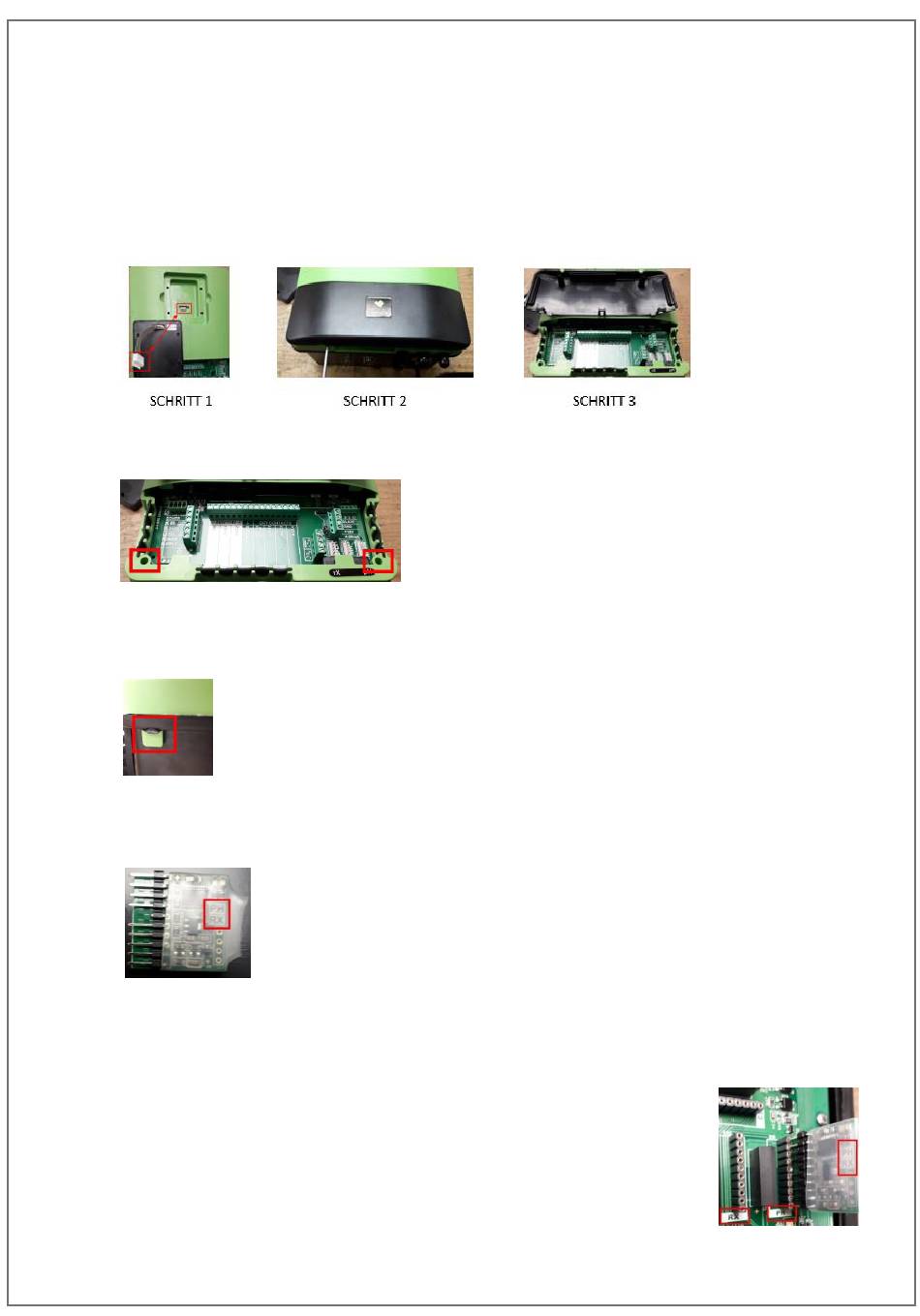

Montage:
Befestigen Sie das Gerät mit den mitgelieferten Montageklammern an der Wand.
Anschließen von diversen Komponenten an die Sugar Valley Einheit:
•
Installation der pH-, RX- und freien Chlorchips und Sensoren
1) Schalten Sie die Spannung aus.
2) Trennen Sie das Display vom Gerät, indem Sie das Kabel abziehen.
3) Entfernen Sie die schwarze Abdeckung vom Gerät. Lösen Sie die Schrauben mit Hilfe eines langen
Schraubendrehers mit einem kleinen flachen Kopf. Sie finden die Schrauben unten in den Aussparungen.
4) Die Frontplatte kann jetzt durch Lösen der zwei Kreuzschlitzschrauben unten links und rechts gelöst werden.
5) Entfernen Sie die gesamte Frontplatte von der Sugar Valley-Einheit.
HINWEIS: Die Clips an der Oberseite der Frontplatte müssen eingedrückt werden, um die Frontplatte zu
entfernen.
•
pH und RX Platine (Chips) einsetzen
1)
Nehmen Sie nun den pH & RX-Chip. Halten Sie den Chip so, dass die Buchstaben pH / RX auf dem Chip lesbar
sind. HINWEIS: Entfernen Sie NICHT die Plastikhülle um den Chip!
2)
Setzen Sie nun den Chip an der angegebenen Stelle in das Motherboard ein. Diese sind mit "pH" & "RX"
gekennzeichnet. Die pH & RX Chips sind zu 100% identisch, daher ist es egal, welcher Chip wo platziert wird.
Wenn das Display wieder angeschlossen und die Stromversorgung eingeschaltet wird, kann überprüft werden,
ob die Chips ordnungsgemäß montiert worden sind. Wenn der pH-Wert und / oder der RX-Wert im Display
angezeigt werden, sind sie ordnungsgemäß montiert. Ist dies nicht der Fall, sind die
Chips wahrscheinlich falsch herum montiert. Schalten Sie die Stromversorgung aus,
drehen Sie den oder die Chips um 180 Grad und starten Sie das Gerät neu. Wenn keine
Option für freies Chlor verwendet wird, bauen Sie die Frontplatte des Geräts wieder
zusammen. Stellen Sie sicher, dass die Gummidichtung korrekt montiert ist.
Montage und Anschluss der Sugar Valley-Einheit.
3
