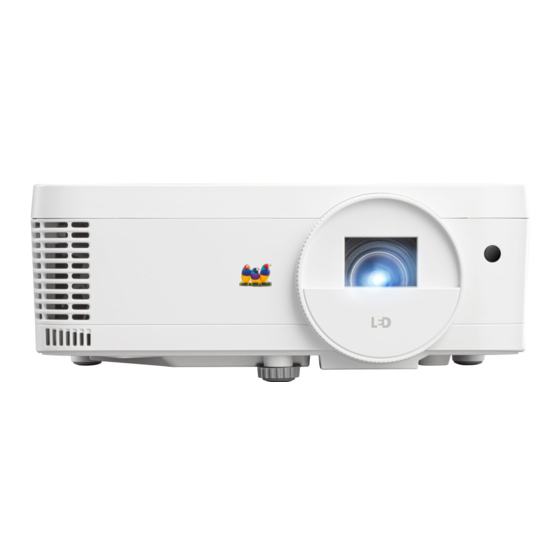

- Seite 1 LS500W/LS500WH/LS550W/LS550WH Projektor Benutzerhandbuch Modellnr. VS18864/VS19011 Modellname: LS500W/LS500WH/LS550W/LS550WH...
-
Seite 2: Sicherheitshinweise - Allgemeines
Als weltweit führender Anbieter von visuellen Lösungen ist ViewSonic® bestrebt, die Erwartungen der Welt an technologische Entwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkte das Potenzial haben, einen positiven Einfluss auf die Welt zu entfalten, und wir sind zuversichtlich, dass das von Ihnen gewählte ViewSonic®... - Seite 3 Sicherheitshinweise - Allgemeines Bitte lesen Sie die folgenden Sicherheitshinweise, bevor Sie den Projektor in Betrieb nehmen. • Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen an einem sicheren Ort auf. • Lesen Sie alle Warnhinweise und befolgen Sie alle Anweisungen. • Halten Sie einen Abstand von mindestens 20" (50 cm) um den Projektor herum ein, um eine ausreichende Belüftung zu gewährleisten.
- Seite 4 Stromversorgung (USV) anzuschließen. • Wenn Rauch, ein ungewöhnliches Geräusch oder ein seltsamer Geruch vorhanden ist, schalten Sie den Projektor sofort aus und rufen Sie Ihren Händler oder ViewSonic® an. Es ist gefährlich, den Projektor weiter zu benutzen. • Verwenden Sie nur vom Hersteller spezifizierte Aufsätze/Zubehörteile.
- Seite 5 Sicherheitshinweise - Deckenmontage Bitte lesen Sie die folgenden Sicherheitshinweise, bevor Sie den Projektor in Betrieb nehmen. Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden Deckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde.
-
Seite 6: Inhaltsverzeichnis
Wechseln der Batterien in der Fernbedienung ............15 Erstmalige Einrichtung ..........16 Auswahl des Standortes ..................16 Projektionsgrößen ..................17 16:10-Bild auf einer 16:10-Leinwand ..............17 LS500W/LS500WH ....................17 LS550W/LS550WH ....................18 16:10-Bild auf einer 4:3-Leinwand ................. 18 LS500W/LS500WH ....................18 LS550W/LS550WH ....................19 Befestigung des Projektors ................20... - Seite 7 Verbindung ............... 26 Stromanschluss .....................26 Anschluss an Computerquellen ................27 VGA Verbindung ....................27 VGA Ausgang Verbindung ..................27 Anschluss von Video-/Computerquellen ..............27 HDMI Verbindung ....................27 Anschließen von Audiogeräten ................27 Bedienung ..............29 Den Projektor ein-/ausschalten ................29 Einschalten des Projektors ..................29 Erstmalige Aktivierung ....................
- Seite 8 Anhang ..............63 Technische Daten ....................63 Projektor Abmessungen ..................64 Timingtabelle ......................64 Analog RGB ......................64 HDMI (PC) ......................66 HDMI (Video) ......................67 Component-Video ....................68 Fehlerbehebung ....................69 Allgemeine Probleme .................... 69 LED Anzeigen ......................70 Wartung ........................71 Allgemeine Vorsichtsmaßnahmen ................ 71 Reinigung der Objektivlinse ..................
-
Seite 9: Einleitung
Einleitung Lieferumfang LS550W / LS550WH LS500W / LS500WH (nur LS500W/LS550W) HINWEIS: Das mitgelieferte Netzkabel und die Videokabel können je nach Land variieren. Bitte wenden Sie sich für weitere Informationen an Ihren lokalen Händler. -
Seite 10: Produktübersicht
Produktübersicht Projektor Bedienelemente und Funktionen LS550W / LS550WH LS500W / LS500WH Betriebskontrollleuchte Betriebskontrollleuchte MENU Temperaturwarnleuchte BLANK EXIT Temperaturwarnleuchte Lichtquelle Warnleuchte ENTER Lichtquelle Warnleuchte COLOR SOURCE MODE Lüftungsöffnun- Fokusring gen (Auslass für heiße Luft) Lüftungsöffnungen Projektionslinse (Auslass für heiße Luft) Fokusring... -
Seite 11: Anschlussports
Anschlussports LS550W LS550WH AUDIO IN COMPUTER IN MONITOR OUT LS500W RS-232 HDMI USB A 5V/2A OUT (SERVICE) AUDIO OUT AUDIO IN LS500WH RS-232 HDMI USB A 5V/2A OUT (SERVICE) AUDIO OUT AC Netzkabelanschluss Sicherheitsleiste Deckenmontagelöcher Einstellfuß Interaktivmodul Halterung Port Beschreibung [1] AUDIO IN Audiosignaleingang. -
Seite 12: Fernbedienung
Wählt die Quelle vom COMPUTER IN Port für die Exit Beendet und speichert die Anzeige. Menüeinstellungen. HINWEIS: Nur für Aspect Zeigt die LS500W/ Bildformatauswahlleiste LS550W verfügbar. Freeze Friert das projizierte Bild VIDEO Nicht verfügbar. ein. HDMI Wählt die Quelle vom HDMI Port(s) für die... -
Seite 13: Effektive Reichweite Der Fernbedienung
Taste Beschreibung PgUp (Bild-Auf)/ Dient dem Steuern eines Anzeigeprogramms (auf PgDn (Bild-Ab) einem angeschlossenen PC), das auf Bild-Auf- und Bild- Ab-Befehle reagiert (z. B. Microsoft PowerPoint). HINWEIS: Nur verfügbar, wenn ein PC Eingangssignal ausgewählt ist. Eco Mode Wählt den Eco Modus. Erhöht die Lautstärkestufe. -
Seite 14: Wechseln Der Batterien In Der Fernbedienung
Wechseln der Batterien in der Fernbedienung Entfernen Sie die Batterieabdeckung von der Rückseite der Fernbedienung, indem Sie den Fingergriff drücken und nach unten schieben. Entfernen Sie alle vorhandenen Batterien (falls nötig) und legen Sie zwei Batterien der Größe AAA ein. HINWEIS: Achten Sie dabei auf die Polung der Batterien. -
Seite 15: Erstmalige Einrichtung
Erstmalige Einrichtung In diesem Abschnitt finden Sie detaillierte Anweisungen zur Einrichtung Ihres Projektors. Auswahl des Standortes Persönliche Vorlieben und die Raumaufteilung entscheiden über den Installationsort. Beachten Sie Folgendes: • Größe und Position der Leinwand. • Position einer geeigneten Netzsteckdose. • Ort und Abstand zwischen Projektor und anderen Geräten. -
Seite 16: Projektionsgrößen
Projektor. • 16:10-Bild auf einer 16:10-Leinwand • 16:10-Bild auf einer 4:3-Leinwand HINWEIS: (e) = Leinwand (f) = Mitte der Objektivlinse • 16:10-Bild auf einer 16:10-Leinwand LS500W/LS500WH (b) Projektionsabstand (d) Vertikaler Versatz Leinwandgröße minimal maximal Bildhöhe minimal maximal Zoll... -
Seite 17: Ls550W/Ls550Wh
82,81 2103 82,81 2103 106,00 2692 10,60 269 10,60 269 6350 103,52 2629 103,52 2629 132,50 3365 13,25 337 13,25 337 7620 124,22 3155 124,22 3155 159,00 4039 15,90 404 15,90 404 • 16:10-Bild auf einer 4:3-Leinwand LS500W/LS500WH (b) Projektionsabstand (d) Vertikaler Versatz Leinwandgröße... -
Seite 18: Ls550W/Ls550Wh
LS550W/LS550WH (b) Projektionsabstand (d) Vertikaler Versatz Leinwandgröße minimal maximal Bildhöhe minimal maximal Zoll Zoll Zoll Zoll mm Zoll mm Zoll mm 1524 23,44 23,44 595 30,00 762 3,00 3,00 1778 27,34 27,34 695 35,00 889 3,50 3,50 2032 31,25 31,25 794 40,00 1016 4,00 102 4,00 102 2286 35,16 35,16 893 45,00 1143 4,50 114 4,50 114... -
Seite 19: Befestigung Des Projektors
Schraubengröße. Die Schraubengröße kann je nach Dicke der Montageplatte variieren. Um eine möglichst sichere Installation zu gewährleisten, verwenden Sie bitte eine ViewSonic® Wand- oder Deckenhalterung. 2. Stellen Sie sicher, dass die Schrauben, mit denen eine Halterung am Projektor befestigt wird, den folgenden Spezifikationen entsprechen: •... -
Seite 20: Verhindern Von Unbefugter Nutzung
Verhindern von unbefugter Nutzung Der Projektor verfügt über mehrere integrierte Sicherheitsfunktionen, um Diebstahl, Zugriff oder versehentliche Änderungen der Einstellungen zu verhindern. Verwendung des Sicherheitssteckplatzes Um zu verhindern, dass der Projektor gestohlen wird, verwenden Sie eine Sicherheitssteckplatz-Verriegelungsvorrichtung, um den Projektor an einem festen Gegenstand zu befestigen. -
Seite 21: Verwendung Der Passwortfunktion
Verwendung der Passwortfunktion Um unbefugten Zugriff oder unbefugte Nutzung zu verhindern, bietet der Projektor eine Option zur Passwortsicherung. Das Passwort kann im On-Screen Display (OSD) Menü festgelegt werden. HINWEIS: Notieren Sie sich Ihr Passwort und bewahren Sie es an einem sicheren Ort auf. -
Seite 22: Änderung Des Passwortes
Änderung des Passwortes Drücken Sie auf Menu, um das OSD-Menü zu öffnen und wechseln Sie zu: SYSTEM > Sicherheitseinstell. > Passwort ändern. 2. Drücke Sie auf Enter, woraufhin der Meldung "AKTUELLES PASSWORT EINGEBEN" angezeigt wird. 3. Geben Sie das alte Passwort ein. ͫ... -
Seite 23: Passwort Vergessen
Passwort vergessen Wenn die Passwortfunktion aktiviert wurde, werden Sie aufgefordert, das sechsstellige Passwort immer dann einzugeben, wenn Sie den Projektor einschalten. Bei Eingabe eines falschen Passwortes wird die rechts abgebildete Passwort Fehlermeldung 5 Sekunden lang angezeigt, gefolgt von der Meldung "PASSWORT EINGEBEN". Sie können es erneut versuchen, oder den "Passwortrückrufvorgang"... -
Seite 24: Steuerungstasten Sperren
Steuerungstasten sperren Wenn die Bedientasten auf dem Projektor gesperrt sind, können Sie vermeiden, dass Projektoreinstellungen aus Versehen (z.B. von Kindern) geändert werden. HINWEIS: Wenn Bedientastenfeldsperre aktiviert ist, kann auf dem Projektor nur die Taste Ein/Aus bedient werden. Drücken Sie auf Menu, um das OSD-Menü zu öffnen und wechseln Sie zu: SYSTEM >... -
Seite 25: Verbindung
Verbindung In diesem Abschnitt erfahren Sie, wie Sie den Projektor mit anderen Geräten verbinden. Stromanschluss 1. Schließen Sie das Netzkabel an die AC IN-Buchse auf der Rückseite des Projektors 2. Stecken Sie das Netzkabel in eine Steckdose. HINWEIS: B eiderInstallationdesProjektorsisteineleichtzugängliche TrennvorrichtungindiefesteVerkabelungzuintegrierenoderder NetzsteckeraneineleichtzugänglicheSteckdoseinderNähedesGeräts anzuschließen. -
Seite 26: Anschluss An Computerquellen
Anschluss an Computerquellen HINWEIS: D ieseFunktionstehtnurfürLS500W/LS550WzurVerfügung. VGA Verbindung VerbindenSienachderHerstellungderVGA-VerbindungeinEndeeinesVGA-Kabels mitdemVGA-PortIhresMonitors.SchließenSiedanndasandereEndedesKabels an den COMPUTER IN Port des Projektors an. HINWEIS: B eieinigenNotebookswerdenexterneVideoanschlüssenicht automatischaktiviert,wennsieaneinenProjektorangeschlossenwerden. MöglicherweisemüssenSiedieProjektionseinstellungenIhresNotebooks anpassen. VGA Ausgang Verbindung NachdemSiedieVGAVerbindunghergestellthaben,schließenSieeinEndeeines VGA-KabelsandenVGA-PortIhresMonitorsan.SchließenSiedanndasandere EndedesKabelsandenMONITOR OUT Port des Projektors an. Anschluss von Video-/Computerquellen HDMI Verbindung SchließenSieeinEndeeinesHDMIKabelsandenHDMIPortdesVideo/Computer... - Seite 27 LS550W LS550WH AUDIO IN COMPUTER IN MONITOR OUT LS500W RS-232 HDMI USB A 5V/2A OUT (SERVICE) AUDIO OUT AUDIO IN LS500WH RS-232 HDMI USB A 5V/2A OUT (SERVICE) AUDIO OUT...
-
Seite 28: Bedienung
Bedienung Den Projektor ein-/ausschalten Einschalten des Projektors 1. Drücken Sie auf die Ein/Aus-Taste, um den Projektor einzuschalten. 2. Die Lichtquelle wird aufleuchten und ein "Ton Ein/Aus" ertönen. 3. Die Netzanzeige leuchtet grün , wenn der Projektor eingeschaltet ist. HINWEIS: • Wenn der Projektor nach der letzten Verwendung noch heiß ist, wird zunächst das Kühlgebläse für 90 Sekunden aktiviert, bevor die Lichtquelle eingeschaltet wird. -
Seite 29: Ausschalten Des Projektors
Ausschalten des Projektors 1. Drücken Sie die Ein/Aus oder Off Taste und eine Bestätigungsmeldung erscheint, um Sie aufzufordern, die Ein/Aus oder Off-Taste ein zweites Mal zu drücken. Zusätzlich können Sie eine beliebige andere Taste drücken, um den Vorgang abzubrechen. HINWEIS: Wenn Sie einige Sekunden nach dem ersten Drücken nicht antworten, verschwindet die Meldung. -
Seite 30: Auswahl Einer Eingangsquelle
Wenn Sie möchten, dass der Projektor automatisch nach der Eingangsquelle sucht, stellen Sie sicher, dass die Schnelle Auto-Suche Funktion im SYSTEM Menü Ein ist. (Nur für LS500W/LS550W) Die Eingangsquelle kann auch manuell ausgewählt werden, indem Sie eine der Quellenauswahltasten auf der Fernbedienung drücken oder indem Sie durch die verfügbaren Eingangsquellen blättern. -
Seite 31: Einstellen Des Projizierten Bildes
Diese Funktion ist nur verfügbar, wenn die PC D-Sub Eingangsquelle (analog RGB/COMPUTER IN) ausgewählt ist. Feinabstimmung von Bildgröße und Bildschärfe Um das projizierte Bild auf die gewünschte Größe einzustellen, drehen Sie den Zoomring. LS500W/ LS500WH Um die Klarheit des Bildes zu verbessern, drehen Sie den Fokusring. LS550W/ LS500W/... -
Seite 32: Korrektur Der Schrägprojektion
Schrägposition unten im Bild zu korrigieren. Drücken Sie auf , um die Schrägposition auf der rechten Seite des Bildes zu korrigieren. Drücken Sie auf , um die Schrägposition auf der linken Seite des Bildes zu korrigieren. LS550W / LS550WH LS500W / LS500WH MENU BLANK EXIT... -
Seite 33: Ecken Anpassen
4 Ecken anpassen HINWEIS: Diese Funktion steht nur für LS550W/LS550WH zur Verfügung. Sie können die Form und Größe eines Bildes manuell anpassen, das an allen Seiten ungleichmäßig rechteckig ist. 1. Sie können Folgendes tun, um die Eckenanp. Seite anzuzeigen: • Drücken Sie auf •... -
Seite 34: Steuern Des Projektors In Einem Lan-Umfeld
Steuern des Projektors in einem LAN-Umfeld HINWEIS: Diese Funktion steht nur für LS550W/LS550WH zur Verfügung. Der Projektor unterstützt Crestron®-Software. Mit den richtigen Einstellungen für das LAN-Steuerungseinstellungen Menü können Sie den Projektor von einem Computer aus steuern, wobei Sie einen Webbrowser verwenden. Dabei müssen der Computer und der Projektor ordnungsgemäß... -
Seite 35: Lan-Einstellungen
• Wenn die RJ45-Kabel nicht ordnungsgemäß angeschlossen sind, wird für die Einstellungen IP-Adresse von Projektor, Subnet-Maske, Standard-Gateway und DNS-Server 0.0.0.0 angezeigt. Stellen Sie sicher, dass die Kabel richtig angeschlossen sind, und führen Sie die obigen Schritte erneut aus. • Wenn Sie während des Standby-Modus eine Verbindung zum Projektor herstellen möchten, schalten Sie Standby LAN-Steuerung ERWEITERT... -
Seite 36: Menüfunktionen
Menüfunktionen In diesem Abschnitt wird das On-Screen Display (OSD) Menü und seine Optionen vorgestellt. Allgemeine On-Screen Display (OSD) Menübedienung HINWEIS: Die OSD Bildschirmabbildungen in diesem Handbuch dienen lediglich zur Veranschaulichung und können sich vom tatsächlichen Bildschirm unterscheiden. Einige der folgenden OSD-Einstellungen sind möglicherweise nicht verfügbar. -
Seite 37: On-Screen Display (Osd) Menübaum
On-Screen Display (OSD) Menübaum Hauptmenü Untermenü Menüoption DISPLAY Bildformat Auto 16:9 16:10 Nativ Schrägposition Autom. V-Schrägposition Aus/Ein Vertikal +36~-40 +40~-40 +40~-40 Horizontal Eckenanp. Oben rechts Oben links Unten rechts Unten links X: -5~5, Y: -5~5 Position 0~31 Phase H-Größe -15~15 Zoom 0,8X~2,0X Overscan... - Seite 38 Hauptmenü Untermenü Menüoption BILD Farbmodus Max. Helligkeit Präsentation Standard Foto Film Benutzer 1 Benutzer 2 Helligkeit 0~100 Kontrast -50~50 Farbtemp. 9300K/7500K/6500K Rot Plus 0~100 Grün Plus 0~100 Blau Plus 0~100 Rot Minus -50~+50 Grün Minus -50~+50 Blau Minus -50~+50 Erweitert -50~50 Farbe Farbton...
- Seite 39 Hauptmenü Untermenü Menüoption Gerät autom. Signal Deaktiviert/VGA / einschalten HDMI /Alle Deaktiviert/ Aktivieren Direkt Strom Ein Deaktiviert/ Aktivieren Smart Energy Autom. Abschaltung Deaktiviert/10 min/ 20 min/30 min Sleeptimer Deaktiviert/30 min/ 1 Std/2 Std/3 Std/ 4 Std/8 Std/12 Std Energiesparen Deaktiviert/ Aktivieren Standby- VGA Durchschleifung...
-
Seite 40: Hauptmenü
Timer Display Immer/1 min/ 2 min/3 min/ Niemals Timer Position Oben links/ Unten links/ Oben rechts/ Unten rechts Timer-Zählmethode Runterzählen/ Raufzählen Erinnerungs-Signalton Aus/Ein Zählen beginnen/Aus Muster Testkarte Timer Deaktiviert/5 min/10 min/15 min/20 min/ 25 min/30 min Meldung Startbild Schwarz Blau ViewSonic... - Seite 41 Hauptmenü Untermenü Menüoption ERWEITERT 3D-Einstellungen 3D-Format Auto Frame Sequential Frame-Packing Oben-Unten Seite-an-Seite 3D-Synchronisierung Deaktiviert/ umkehren Umkehren 3D-Einstellungen Ja/Nein speichern HDMI-Einstellungen HDMI-Format Auto/RGB/YUV HDMI-Bereich Auto/Verbessert/ Normal LAN-Steuerungsein- LAN-Einstellungen DHCP EIN/Statische IP stellungen IP-Adresse von Projektor Subnet-Maske Standard-Gateway DNS-Server Standby LAN-Steuerung Aus/Ein Anwenden Lichtquelleneinstell.
- Seite 42 Hauptmenü Untermenü Menüoption SYSTEM Sprache Mehrsprachige OSD-Auswahl Projektorposition Tisch vorne Tisch hinten Decke hinten Decke vorne Menüeinstellungen Menü Anzeigezeit 5 s/10 s/15 s/20 s/ 25 s/30 s Menüposition Mitte/Oben links/ Oben rechts/ Unten links/ Unten rechts Höhenmodus Schnelle Auto-Suche Aus Sicherheitseinstell.
- Seite 43 Hauptmenü Untermenü Menüoption INFORMATIO- Quelle Farbmodus Auflösung Farbsystem IP-Adresse MAC-Adresse Firmware-Version 3X Fast Input HINWEIS: Die Funktionen sind auf LS550W/LS550WH verfügbar. Die Funktionen sind auf LS500W/LS550W verfügbar.
-
Seite 44: Display Menü
DISPLAY Menü 1. Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf , um das DISPLAY Menü auszuwählen. Drücken Sie dann auf Enter oder verwenden Sie , um auf das DISPLAY Menü zuzugreifen. 3. -
Seite 45: Beschreibung
Menüoption Beschreibung Bildformat Auto Skaliert ein Bild proportional, um es an die native Auflösung des Projektors in horizontaler Breite anzupassen. Diese Funktion eignet sich für das eingehende Bild, wenn es weder das Format 4:3 noch 16:9 besitzt und Sie die Leinwand möglichst gut nutzen möchten, ohne das Bildformat ändern zu müssen. - Seite 46 Menüoption Beschreibung H-Größe Passt die Breite des Bildes an. HINWEIS: Diese Funktion steht nur zur Verfügung, wenn ein PC-Eingangssignal ausgewählt ist. Zoom Vergrößert das projizierte Bild und ermöglicht es Ihnen, durch das Bild zu navigieren. Overscan Passt die Overscan Rate von 0 auf 5 an. HINWEIS: Diese Funktion steht nur zur Verfügung, wenn ein Composite Video oder HDMI-Eingangssignal ausgewählt...
-
Seite 47: Bild Menü
BILD Menü 1. Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf , um das BILD Menü auszuwählen. Drücken Sie dann auf Enter oder verwenden Sie , um auf das BILD Menü zuzugreifen. 3. -
Seite 48: Helligkeit
Menüoption Beschreibung Farbmodus Max. Helligkeit Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen eine besonders hohe Helligkeit erforderlich ist, beispielsweise in hell beleuchteten Räumen. Präsentation Eignet sich für Präsentationen bei Tageslicht und passt die Farben auf die des PCs oder Notebooks an. - Seite 49 Menüoption Beschreibung Erweitert Farbe Bei einer niedrigeren Einstellung werden weniger gesättigte Farben angezeigt. Wenn die Einstellung zu hoch ist, erscheinen Farben zu stark und wirken möglicherweise unnatürlich. Farbton Ein höherer Wert führt dazu, dass das Bild grüner wird, während ein niedrigerer Wert das Bild rötlicher macht. Bildschärfe Je höher der Wert, desto schärfer das Bild und je niedriger der Wert, desto unschärfer ist das Bild.
-
Seite 50: Energieverwaltung Menü
ENERGIEVERWALTUNG Menü 1. Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf , um das ENERGIEVERWALTUNG Menü auszuwählen. Drücken Sie dann auf Enter oder verwenden Sie , um auf das ENERGIEVERWALTUNG Menü zuzugreifen. 3. - Seite 51 Menüoption Beschreibung Gerät autom. Signal Die Auswahl von VGA/HDMI ermöglicht dem Projektor sich einschalten automatisch einzuschalten, wenn das VGA/HDMI Signal über das VGA/HDMI Kabel geführt wird. Sie können auch Alle auswählen und der Projektor wird sich beim Empfang eines VGA- oder HDMI-Signals automatisch einschalten.
- Seite 52 Menüoption Beschreibung Standby- Die unten stehenden Funktionen stehen im Standbymodus (angeschlossen, aber nicht eingeschaltet) zur Verfügung. Einstellungen VGA Durchschleifung Bei der Auswahl von gibt der Projektor nur das Signal aus, das über COMPUTER IN empfangen wird. Audio Durchlauf Bei der Auswahl von gibt der Projektor ein Audiosignal aus, wenn ein Gerät an die AUDIO IN und AUDIO OUT Anschlüsse angeschlossen wurde.
-
Seite 53: Standard Menü
STANDARD Menü 1. Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf , um das STANDARD Menü auszuwählen. Drücken Sie dann auf Enter oder verwenden Sie , um auf das STANDARD Menü zuzugreifen. 3. - Seite 54 Menüoption Beschreibung Audioeinstellungen Ton aus Wählen Sie aus, um den internen Lautsprecher des Projektors und die Ausgabe über die Audiobuchse vorübergehend zu deaktivieren. Audiolautstärke Passen Sie hiermit die Lautstärke des internen Lautsprechers im Projektor oder die Lautstärke, die über die Audiobuchsen ausgegeben wird, an.
- Seite 55 Menüoption Beschreibung Timer Ermöglicht es dem Projektor, das Bild nach einer gewissen Zeit, in der keine Aktionen auf dem leeren Bildschirm. Drücken Sie auf dem Projektor oder der Fernbedienung auf Blank, um den leeren Bildschirm anzuzeigen. HINWEIS: Blockieren Sie die Projektionslinse nicht, da dies zu einer Erwärmung und Verformung des blockierenden Objekts oder sogar zu einem Brand führen kann.
-
Seite 56: Erweitert Menü
ERWEITERT Menü 1. Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf , um das ERWEITERT Menü auszuwählen. Drücken Sie dann auf Enter oder verwenden Sie , um auf das ERWEITERT Menü zuzugreifen. 3. -
Seite 57: Hdmi-Einstellungen
Menüoption Beschreibung 3D-Einstellungen Dieser Projektor besitzt eine 3D-Funktion, mit welcher Sie Filme, Videos und Sportsendungen auf noch realistischere Weise in 3D genießen können. In den angezeigten Bildern wird eine deutliche Tiefenwirkung erzeugt. Zum Ansehen dieser 3D-Bilder müssen Sie eine 3D-Brille tragen. 3D-Format Die Standardeinstellung ist Auto und der Projektor wählt automatisch ein entsprechendes 3D-Format, wenn 3D-Inhalte... - Seite 58 Menüoption Beschreibung LAN-Steuerungsein- LAN-Einstellungen ͫ DHCP EIN: Wählen Sie dies, wenn Sie sich in einer DHCP stellungen Umgebung befinden und die IP-Adresse von Projektor, Subnet-Maske, Standard-Gateway, DNS-Server Einstellungen werden automatisch abgerufen. ͫ Statische IP: Wählen Sie dies, wenn Sie sich nicht in einer DHCP Umgebung befinden und nehmen Sie Anpassungen gemäß...
-
Seite 59: System Menü
SYSTEM Menü 1. Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf , um das SYSTEM Menü auszuwählen. Drücken Sie dann auf Enter oder verwenden Sie , um auf das SYSTEM Menü zuzugreifen. 3. - Seite 60 Menüoption Beschreibung Sprache Hiermit können Sie die Sprache des On-Screen Display (OSD) Menüs festlegen. Projektorposition Wählt eine geeignete Position für den Projektor aus. Menüeinstellungen Menü Anzeigezeit Hiermit können Sie festlegen, für wie lange das OSD-Menü nach der letzten Interaktion aktiviert bleibt. Menüposition Stellt die OSD Menüposition ein.
-
Seite 61: Informationen Menü
Menüoption Beschreibung Baudrate Wählt eine Baudrate aus, die mit der des Computers übereinstimmt, so dass Sie eine Verbindung zum Projektor über ein passendes RS-232-Kabel herstellen und den Projektor mit RS-232 Befehlen steuern können INFORMATIONEN Menü 1. Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü anzuzeigen. -
Seite 62: Anhang
Anhang Technische Daten Merkmal Kategorie Technische Daten LS500W/LS500WH LS550W/LS550WH Projektor 0,65" WXGA, LED Anzeigegröße 30"~300" 60"~300" Projektionsverhältnis 1,55~1,7 0,49 (87"@2,9m) (87"@ 0,915m) Linse F = 2,56–2,68, F = 2,6, f = 6,9 mm f = 22–24,1 mm Optischer Zoom 1,1x... -
Seite 63: Projektor Abmessungen
Projektor Abmessungen 293 mm (B) x 115 mm (H) x 221 mm (T) LS550W / LS550WH 293 mm 115 mm LS500W / LS500WH 293 mm 115 mm Timingtabelle Analog RGB Auflösung Modus Aktualisieren Takt 3D-Synchronisierung Rate Frequenz (MHz) Frame Sequential Oben-Unten Seite-an-Seite... - Seite 64 Auflösung Modus Aktualisieren Takt 3D-Synchronisierung Rate Frequenz (MHz) Frame Sequential Oben-Unten Seite-an-Seite (Hz) (kHz) 800 x 600 SVGA_60 60,317 37,879 Unterstützt Unterstützt Unterstützt SVGA_72 72,188 48,077 SVGA_75 46,875 49,5 SVGA_85 85,061 53,674 56,25 SVGA_120 119,854 77,425 Unterstützt (Reduce Blanking) 1024 x 768 XGA_60 60,004 48,363...
-
Seite 65: Hdmi (Pc)
Auflösung Modus Aktualisieren Takt 3D-Synchronisierung Rate Frequenz (MHz) Frame Sequential Oben-Unten Seite-an-Seite (Hz) (kHz) 1680 x 1050 1680 x 1050_60 59,883 64,674 Unterstützt Unterstützt Unterstützt (Reduced Blanking) 1680 x 1050_60 59,954 65,29 146,25 Unterstützt Unterstützt Unterstützt 640 x 480@67Hz MAC13 66,667 30,24 832 x 624@75Hz... -
Seite 66: Hdmi (Video)
Auflösung Modus Aktualisieren Takt 3D-Synchronisierung Rate Frequenz (MHz) Frame Sequential Oben-Unten Seite-an-Seite (Hz) (kHz) 1280 x 800 WXGA_60 59,81 49,702 83,5 Unterstützt Unterstützt Unterstützt WXGA_75 74,934 62,795 106,5 WXGA_85 84,88 71,554 122,5 WXGA_120 119,909 101,563 146,25 Unterstützt (Reduce Blanking) 1280 x 1024 SXGA_60 60,02 63,981... -
Seite 67: Component-Video
Videomodus Auflösung Horizontal- Vertikal- Pixeltakt- 3D-Synchronisierung Frequenz Frequenz Frequenz Frame Sequential Frame-Packing Oben-Unten Seite-an-Seite (KHz) (Hz) (MHz) 1080/60i 1920 x 1080 33,75 74,25 Unterstützt Unterstützt 1080/24P 1920 x 1080 74,25 1080/50P 1920 x 1080 56,25 148,5 Unterstützt Unterstützt Unterstützt 1080/60P 1920 x 1080 67,5 148,5... -
Seite 68: Fehlerbehebung
Fehlerbehebung Allgemeine Probleme Dieser Abschnitt beschreibt einige häufige Probleme, die bei der Verwendung des Projektors auftreten können. Problem Mögliche Lösungen Der Projektor lässt sich nicht • Vergewissern Sie sich, dass das Netzkabel einschalten ordnungsgemäß am Projektor und an der Steckdose angeschlossen ist. -
Seite 69: Led Anzeigen
LED Anzeigen Signalleuchte Status und Beschreibung Ein/Aus Blinkt grün Standbymodus Grün Einschalten Grün Normalbetrieb Blinkt grün Normale Abkühlung beim Ausschalten Herunterladend Grün Grün Grün Burn-in aus Lichtquelle Blinkt grün Erste Lichtquelle leuchtet Fehler bei der Kühlung Lichtquellenfehler im normalen Betrieb Grün Start von Farbrad fehlgeschlagen Heizung/Kühlung... -
Seite 70: Wartung
• Stellen Sie sicher, dass der Projektor ausgeschaltet ist und das Netzkabel aus der Steckdose gezogen ist. • Entfernen Sie niemals Teile vom Projektor. Wenden Sie sich an ViewSonic® oder einen Fachhändler, wenn ein Teil des Projektors ausgetauscht werden muss. -
Seite 71: Lichtquelle Informationen
Lichtquelle Informationen In diesem Abschnitt erfahren Sie mehr über die Lichtquelle Ihres Projektors. Lichtquellenstunde Wenn der Projektor verwendet wird, wird die Dauer (in Stunden) der Lichtquelle automatisch durch den eingebauten Timer berechnet. So holen Sie Informationen über Lichtquellenbetriebsstunden ein: 1. Drücken Sie auf Menu, um das OSD-Menü zu öffnen und wechseln Sie zu: Erweitert >... -
Seite 72: Vorschriften Und Serviceinformationen
Vorschriften und Serviceinformationen Compliance Informationen Dieser Abschnitt behandelt sämtliche Anforderungen und Aussagen in Bezug auf Vorschriften. Bestätigte entsprechende Anwendungen müssen sich auf Typenschilder und entsprechende Kennzeichnungen auf dem Gerät beziehen. FCC Compliance Erklärung Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) dieses Gerät darf keine schädlichen Interferenzen erzeugen und (2) dieses Gerät muss empfangene Interferenzen aufnehmen, obwohl diese zu Betriebsstörungen führen können. -
Seite 73: Erklärung Zur Rohs2-Konformität
Die folgenden Informationen gelten nur für die EU-Mitgliedsstaaten: Das rechts abgebildete Zeichen entspricht den Anforderungen der Elektroschrottverordnung 2012/19/EU (WEEE). Das Zeichen Das Zeichen weist darauf hin, dass die Geräte NICHT als unsortierte Siedlungsabfälle entsorgt werden dürfen, sondern die Rücknahme- und Sammelsysteme gemäß den örtlichen Gesetzen zu verwenden sind. -
Seite 74: Indische Beschränkung Der Verwendung Gefährlicher Stoffe
Ausnahme der in Anlage 2 der Regel festgelegten Ausnahmen. Produktentsorgung am Ende der Produktlebensdauer ViewSonic® respektiert die Umwelt und verpflichtet sich zu umweltbewusstem Arbeiten und Leben. Vielen Dank, dass Sie Teil von Smarter, Greener Computing sind. Bitte besuchen Sie die ViewSonic®... -
Seite 75: Informationen Zum Urheberrecht
Recht vor, die Produktspezifikationen ohne Vorankündigung zu ändern. Die Informationen in diesem Dokument können sich ohne Vorankündigung ändern. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung der ViewSonic® Corporation kopiert, reproduziert oder mit irgendwelchen Mitteln für einen bestimmten Zweck übertragen werden. -
Seite 76: Kundendienst
Für technischen Support oder Produktservice siehe unten stehende Tabelle oder kontaktieren Sie Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/ Region Webseite Land/ Region Webseite Asien-Pazifik & Afrika Australien Bangladesch www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (China) 香港 (繁體中文) www.viewsonic.com.cn www.viewsonic.com/hk/ Hong Kong (Englisch) Indien www.viewsonic.com/hk-en/ www.viewsonic.com/in/... -
Seite 77: Eingeschränkte Garantie
Jahre für die Verarbeitung und ein (1) Jahr für die Originallampe ab dem Datum des ersten Kaufs durch den Verbraucher. Andere Regionen oder Länder: Bitte erkundigen Sie sich bei Ihrem Händler oder der ViewSonic Niederlassung vor Ort nach den Garantieinformationen. - Seite 78 Betrieb des Produkts für einen anderen als den normalen Verwendungszweck oder nicht unter normalen Bedingungen. d. Reparatur oder Reparaturversuch durch Personen, die nicht von ViewSonic autorisiert sind. e. Jegliche Beschädigung des Produkts durch den Versand. f. Ausbau oder Einbau des Produkts.
- Seite 79 Ausschluss von Schäden: Die Haftung von ViewSonic ist auf die Kosten für die Reparatur oder den Austausch des Produkts beschränkt. ViewSonic übernimmt keine Haftung für: 1. Schäden an anderen Gegenständen, die durch Mängel am Produkt verursacht werden, Schäden, die auf Unannehmlichkeiten, Nutzungsausfall des Produkts, Zeitverlust, Gewinnausfall, Verlust von Geschäftsmöglichkeiten, Verlust von Firmenwert, Beeinträchtigung...
- Seite 80 C0 M91 Y72 K24 Process Color Process Color C0 M0 Y0 K100 C0 M91 Y72 K24 Process Color Spot Color Pantone Black C Pantone 187 C Spot Color...
