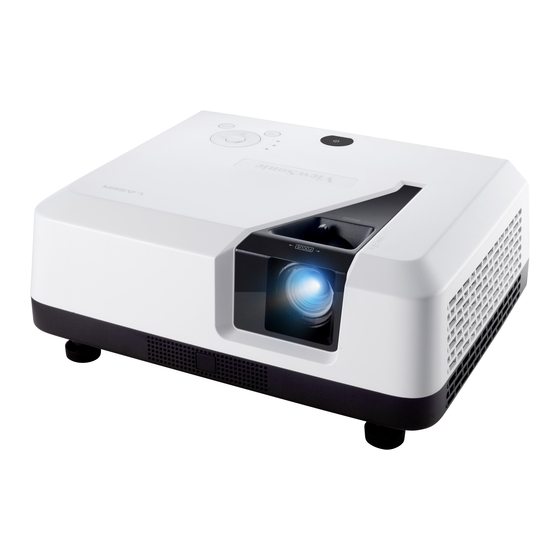

LS700HD
DLP-Projektor
Bedienungsanleitung
Wichtig: Diese Bedienungsanleitung enthält wichtige Informationen zur sicheren
Installation und Benutzung Ihres Produktes sowie zur Registrierung Ihres Produktes
für künftigen Service. Die Garantieinformationen in dieser Bedienungsanleitung
beschreiben Ihre eingeschränkten Ansprüche gegenüber der ViewSonic Corporation,
die Sie auch auf unserer Webseite unter http://www.viewsonic.com in englischer
oder über das Sprachauswahlkästchen oben rechts auf unserer Webseite in einer
anderen Sprache finden können. „Antes de operar su equipo lea cu idadosamente las
instrucciones en este manual"
Modellnummer VS17454
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ViewSonic LS700HD
Inhaltszusammenfassung für ViewSonic LS700HD
- Seite 1 Service. Die Garantieinformationen in dieser Bedienungsanleitung beschreiben Ihre eingeschränkten Ansprüche gegenüber der ViewSonic Corporation, die Sie auch auf unserer Webseite unter http://www.viewsonic.com in englischer oder über das Sprachauswahlkästchen oben rechts auf unserer Webseite in einer anderen Sprache finden können. „Antes de operar su equipo lea cu idadosamente las instrucciones en este manual“...
-
Seite 2: Fcc-Erklärung
Konformitätshinweise FCC-Erklärung Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Lesen Sie sämtliche Anweisungen. Bewahren Sie diese Anleitung auf. Halten Sie alle Warnhinweise ein. Befolgen Sie sämtliche Anweisungen. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Reinigen Sie es mit einem weichen, trockenen Tuch. Blockieren Sie keine Belüftungsöffnungen. Installieren Sie das Gerät in Übereinstimmung mit den Herstelleranweisungen. -
Seite 4: Erklärung Der Rohs2-Konformität
Erklärung der RoHS2-Konformität Dieses Produkt wurde in Übereinstimmung mit der Richtlinie 2011/65/EU des Europäischen Parlaments und Rates über die Beschränkung des Einsatzes bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entwickelt und hergestellt und gilt als mit den vom European Technical Adaptation Committee (TAC) ausgestellten maximalen Konzentrationen übereinstimmend: Stoff Empfohlene maximale... -
Seite 5: Informationen Zum Urheberrecht
Microsoft, Windows, Windows NT und das Windows-Logo sind eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic, das Logo mit den drei Vögeln, OnView, ViewMatch und ViewMeter sind eingetragene Marken der ViewSonic Corporation. VESA ist eine eingetragene Marke der Video Electronics Standards Association. -
Seite 6: Inhaltsverzeichnis
Inhalt Wesentliche Trapezkorrektur durchführen ....26 Sicherheitshinweise ..1 4 Ecken anpassen ........26 Zur Detailsansicht vergrößern ....27 Einleitung ......3 Seitenverhältnis auswählen ..... 27 Hinweise zum Seitenverhältnis....28 Projektormerkmale ........3 Bilddarstellung optimieren ....... 29 Lieferumfang..........4 Bildqualität in den Benutzermodi fein Aufbau des Projektors ....... - Seite 7 Technische Daten zur Sicherung ..... 55 Abmessungen.......... 56 Deckenmontage ........56 Timing-Tabelle ......... 57 Informationen zum Urheberrecht ....61 Urheberrecht..........61 Haftungsausschluss ........ 61 Anhang ......62 IR-Steuerungstabelle ....... 62 Adresscode..........63 RS232-Befehlstabelle ......64...
-
Seite 8: Wesentliche Sicherheitshinweise
Wesentliche Sicherheitshinweise Design und Prüfung Ihres Projektors wurden in Übereinstimmung mit den aktuellsten Sicherheitsstandards für Geräte der Informationstechnologie (IT) durchgeführt. Dennoch ist es extrem wichtig, dass Sie zur Gewährleistung der Nutzersicherheit während der Benutzung die in dieser Anleitung und an den Produktetiketten bereitgestellten Anweisungen befolgen. -
Seite 9: Sicherheitshinweise Zur Deckenmontage Des Projektors
● Blockieren Sie nicht die Belüftungsöffnungen. Falls die Belüftungsöffnungen blockiert werden, kann sich das Gerät überhitzen und in Brand geraten. - Stellen Sie den Projektor nicht auf Decken, Betten, Teppichen und ähnlich weichen Unterlagen auf. - Decken Sie den Projektor nicht mit Tüchern oder ähnlichen Gegenständen ab. - Platzieren Sie keine entflammbaren Gegenstände in der Nähe des Projektors. -
Seite 10: Einleitung
Einleitung Projektormerkmale Ihr Projektor arbeitet mit einer optischen Hochleistungs-Engine und bietet ein benutzerfreundliches Design, das sowohl zuverlässig funktioniert als auch leicht zu bedienen ist. Ihr Projektor weist die folgenden Merkmale auf: ● Der Farbmodus bietet verschiedene Optionen für unterschiedliche Projektoren. ●... -
Seite 11: Lieferumfang
Lieferumfang Packen Sie das Produkt sorgfältig aus und überzeugen Sie sich davon, dass nichts fehlt. Falls etwas fehlen sollte, wenden Sie sich bitte an Ihren Händler. Standardzubehör Das mitgelieferte Zubehör ist auf Ihre Region abgestimmt und kann daher etwas vom Standardlieferumfang abweichen. -
Seite 12: Aufbau Des Projektors
Aufbau des Projektors Vorne / hinten Seite Oben / unten Warnung ● Dieses Gerät muss geerdet sein. ● Sie können Trennvorrichtungen in die Festverdrahtung integrieren oder das Netzkabel an eine leicht zugängliche Steckdose in der Nähe anschließen. Falls Fehler während des Betriebs auftreten, trennen Sie das Gerät mit Hilfe der Trennvorrichtung von der Stromversorgung oder ziehen Sie das Netzkabel aus der Steckdose. -
Seite 13: Gerätesteuerung Und -Funktionen
Gerätesteuerung und -funktionen Projektor Zum Ein- und Ausschalten des Projektors. (Betriebsanzeige-LED) Bitte schauen Sie sich den Abschnitt „LED-Meldungen“ an. (Temperatur-LED) Bitte schauen Sie sich den Abschnitt „LED-Meldungen“ an. (Lampe-LED) Bitte schauen Sie sich den Abschnitt „LED-Meldungen“ an. Menü/BEENDEN Menü: Zum Ein- und Ausblenden des OSD-Menüs. BEENDEN: Wechselt zum vorherigen OSD-Menü, beendet und speichert Menüeinstellungen. -
Seite 14: Fernbedienung
Fernbedienung Of f COMP VIDEO HDMI Auto Source Sync Freeze Blank Aspect Pattern PgUp PgDn Color Mode 9. 10. PgUp/PgDn Schaltet den Projektor ein. Verbinden Sie den Projektor über ein Mini-USB-Kabel mit einem Computer, COMP um die auf einem verbundenen Auswahl von D-Sub- / Component- Computer laufende Anzeigesoftware Anzeige. - Seite 15 17. Eingabe (Lautstärke +) Ruft das ausgewählte Menüelement im Zum Erhöhen der Lautstärke. OSD-Menü auf. (Vergrößern) 18. BEENDEN Der angezeigte Zoomregler kann zum Wechselt zum vorherigen OSD- Vergrößern des projizierten Bildes Menü, beendet und speichert verwendet werden. Menüeinstellungen. 24. Farbmodus 19.
-
Seite 16: Fernbedienungscode
Fernbedienungscode Der Projektor kann 8 verschiedene Fernbedienungscodes (1 bis 8) haben. Wenn Sie mehrere Projektoren in unmittelbarer Umgebung gleichzeitig verwenden, können durch Umschalten der Fernbedienungscodes Projektorstörungen durch die Fernbedienung verhindert werden. Legen Sie zunächst den Fernbedienungscode des Projektors fest, wechseln Sie dann den Code der Fernbedienung selbst. Falls Sie den Code auf der Projektorseite wechseln möchten, rufen Sie bitte das Menü... -
Seite 17: Fernbedienung Als Zeigegerät Verwenden
Fernbedienung als Zeigegerät verwenden Bedienen Sie Ihren Computer während Präsentationen für mehr Flexibilität mit der Fernbedienung. Bevor Sie Ihr Zeigegerät durch die Fernbedienung ersetzen, schließen Sie ein Ende des USB-Kabels an den Mini-USB-Port des Projektors und das andere Ende an den PC oder Notebook-Computer an. Details dazu finden Sie unter „Computer anschließen“. -
Seite 18: Fernbedienungsbatterien Auswechseln
Fernbedienungsbatterien auswechseln Platzieren Sie die Fernbedienung zum Öffnen der Batteriefachabdeckung mit der Unterseite nach oben. Drücken Sie den angezeigten Bereich nach unten, ziehen Sie die Batteriefachabdeckung dann in die angezeigte Richtung. Nehmen Sie die alten Batterien heraus (falls erforderlich), setzen Sie dann entsprechend der angezeigten Richtung 2 AAA-Batterien ein. -
Seite 19: Projektorpositionierung
Projektorpositionierung Einen Ort wählen Sie können sich bei der Festlegung des Installationsortes am Raumkonzept und Ihren persönlichen Vorlieben orientieren. Berücksichtigen Sie dabei Größe und Position der Leinwand, Positionen geeigneter Steckdose sowie Position und Abstand zwischen Projektor und anderen Geräten. Es gibt 4 mögliche Installationsorte für den Projektor: Tisch vorne Bei dieser Position befindet sich der Projektor direkt vor der Leinwand. -
Seite 20: Projektionsgrößen
Projektionsgrößen Bitte schauen Sie sich das nachstehende Diagramm zum Ermitteln von Projektionsflächengröße und Projektionsabstand an. ( c ) (E): Leinwand (f): Objektivmitte Zeigt ein Bild im Format 16:9 auf dem 16:9-Bildschirm (b) Projektionsdistanz (d) Vertikaler Versatz Bildschirmgröße (c) Bildhöhe Minimale Maximale Minimaler Maximaler... -
Seite 21: Geräte Anschließen
Geräte anschließen Beachten Sie unbedingt Folgendes, wenn Sie eine Signalquelle an den Projektor anschließen: Schalten Sie sämtliche beteiligten Geräte aus, bevor Sie Verbindungen herstellen. Nutzen Sie stets die für die jeweilige Signalquelle geeigneten Signalkabel. Achten Sie darauf, das die Kabel bis zum Anschlag eingesteckt werden. Einige der in den Abbildungen gezeigten Kabel werden eventuell nicht mit dem Projektor geliefert (siehe „Lieferumfang“). -
Seite 22: Computer Oder Monitor Anschließen
Computer oder Monitor anschließen Computer anschließen Verwenden Sie das mitgelieferte VGA-Kabel. Schließen Sie ein Ende am D-Sub-Ausgang des Computers an. Verbinden Sie das andere Ende des VGA-Kabels mit dem COMPUTER- Signaleingang am Projektor. Bei vielen Notebooks ist der Monitoranschluss nach Verbindung mit einem Monitor nicht aktiviert. -
Seite 23: Videogerät Anschließen
Videogerät anschließen Sie können den Projektor mit folgenden Videogeräten mit Ausgangsanschluss verbinden: • HDMI (PA501S hat diesen Anschluss nicht) • Component-Video • S-Video • Video (Composite Video) Der Projektor muss über nur eine der zuvor genannten Verbindungsmethoden mit einem Videogerät verbunden werden. Allerdings liefern verschiedene Verbindungsmethoden unterschiedliche Videoqualität. -
Seite 24: Hdmi-Geräte Anschließen
HDMI-Geräte anschließen Stellen Sie über ein HDMI-Kabel eine Verbindung zwischen dem Projektor und dem HDMI- Gerät her. Schließen Sie ein Ende des HDMI-Kabels an den HDMI-Ausgang des Videogerätes an. Schließen Sie das andere Ende des HDMI-Kabels an den HDMI-Signaleingang des Projektors an. -
Seite 25: Audiowiedergabe Mit Dem Projektor
Audiowiedergabe mit dem Projektor Sie können den Lautsprecher des Projektors in der Präsentation verwenden oder andere individuelle Lautsprecher mit dem Audioausgang des Projektors verbinden. -
Seite 26: Bedienung
Bedienung Projektor aktivieren Schließen Sie das Netzkabel an Projektor und Steckdose an. Schalten Sie die Steckdose ein (falls zutreffend). Drücken Sie zum Einschalten des Projektors die Ein-/Austaste Bitte beachten Sie bei erstmaliger Einschaltung des Projektors die Anweisungen und wählen Sie Ihre OSD-Sprache. Schalten Sie alle angeschlossenen Geräte ein. - Seite 27 Drücken Sie Menu und wählen Sie mit Drücken Sie Menu und wählen Sie mit der Taste / an der Fernbedienung der Taste / an der Fernbedienung DISPLAY. Drücken Sie zur Auswahl BILD. Drücken Sie zur Auswahl von von Seitenverhältnis . Bildformat .
-
Seite 28: Kennwort-Funktion Verwenden
Kennwort-Funktion verwenden Aus Sicherheitsgründen und zum Schutz vor unberechtigter Nutzung können Sie ein Kennwort zum Betrieb Ihres Projektors festlegen. Kennwörter können Sie über das OSD-Menü einstellen. Einzelheiten zur Bedienung des OSD-Menüs finden Sie im Abschnitt [Die Menüs]. Achten Sie darauf, das Kennwort nach Einrichtung des Kennwortschutzes nicht zu vergessen. Wir empfehlen, das Kennwort zu notieren und zum künftigen Nachschlagen an einem sicheren Ort aufzubewahren. -
Seite 29: Kennwort Zurücksetzen
Kennwort zurücksetzen Halten Sie die Fernbedienungstaste [Autosync] 3 Sekunden lang gedrückt. Notieren Sie sich diese Nummer, schalten Sie den Projektor anschließend aus. Wenden Sie sich an Ihr örtliches Kundencenter und lassen Sie die notierte Nummer auswerten. Unter Umständen ist ein Kaufbeleg erforderlich; dies ist sinnvoll, damit der Kennwortschutz nur vom rechtmäßigen Besitzer des Gerätes aufgehoben werden kann. -
Seite 30: Eingangssignale Umschalten
Eingangssignale umschalten Sie können mehrere Geräte gleichzeitig an Ihren Projektor anschließen. Allerdings kann jeweils nur eine Eingangsquelle als Vollbild angezeigt werden. Falls der Projektor automatisch nach verschiedenen Signalen suchen soll, stellen Sie bitte sicher, dass die Funktion Schnelle Auto- Suche im System-Menü auf Ein gesetzt ist. Sie können das gewünschte Signal auch manuell auswählen, indem Sie die Quellenauswahltaste an der Fernbedienung drücken oder nach verfügbaren Eingangssignalen suchen. -
Seite 31: Hdmi-Eingangseinstellungen Ändern
HDMI-Eingangseinstellungen ändern In dem unwahrscheinlichen Fall, dass Sie den Projektor über dessen HDMI-Eingang mit einem Gerät (z. B. DVD- oder Blu-ray-Player) verbinden und das projizierte Bild in den falschen Farben dargestellt wird, ändern Sie bitte die Farbraumeinstellungen entsprechend den Farbraumeinstellungen des Ausgabegerätes. Gehen Sie dazu wie folgt vor: Öffnen Sie das OSD-Menü, rufen Sie dann Erweitert >... -
Seite 32: Projiziertes Bild Anpassen
Projiziertes Bild anpassen Projektionswinkel anpassen Der Projektor verfügt über einen höhenverstellbaren Fuß. Der höhenverstellbare Fuß kann zur Anpassung von Projektionshöhe und Projektionswinkel entlang der Vertikalachse genutzt werden. Sie können den höhenverstellbaren Fuß zur Feineinstellung von Projektionswinkel und Position des projizierten Bildes anpassen, bis sich dieses an der gewünschten Position Anheben und Füße befindet. -
Seite 33: Trapezkorrektur Durchführen
Trapezkorrektur durchführen Trapezverzerrung ist ein Problem, bei dem das projizierte Bild aufgrund eines schlechten Projektionswinkel trapezförmig dargestellt wird. Sie können dies beheben, indem Sie die Projektorhöhe anpassen und folgende Schritte manuell durchführen. ● Fernbedienung verwenden Drücken sie zur Anzeige der Trapezkorrektur-Seite Führen Sie mit die Trapezkorrektur im oberen Bereich des Bildes durch. -
Seite 34: Zur Detailsansicht Vergrößern
Zur Detailsansicht vergrößern Sie müssen das Bild zur Prüfung von Details im projizierten Bild vergrößern. Verschieben Sie Bilder mit den Pfeiltasten. ● Fernbedienung verwenden Rufen Sie mit an der Fernbedienung die Zoomleiste auf. Drücken Sie zum Vergrößern des Bildes auf die gewünschten Abmessungen wiederholt . -
Seite 35: Hinweise Zum Seitenverhältnis
Hinweise zum Seitenverhältnis Wählen Sie, wie die Anzeige angepasst werden soll: A uto: Proportionale Skalierung eines Bildes auf die natürliche Horizontalauflösung des Projektors. Diese Einstellung eignet Bild 16:10 sich für Signale, die weder im 4:3- noch im 16:9-Seitenverhältnis vorliegen, und sorgt für eine maximale Ausnutzung der Projektionsfläche, ohne das Seitenverhältnis Bild 16:9... -
Seite 36: Bilddarstellung Optimieren
Bilddarstellung optimieren Bildmodus auswählen Der Projektor ist mit verschiedenen vordefinierten Bildmodi voreingestellt. Sie können einen dieser Modi wählen, der am besten zu Ihrer Betriebsumgebung und dem Bildtyp des Eingangssignals passt. Bitte befolgen Sie zur Auswahl eines für Ihre Anforderungen geeigneten Betriebsmodus die nachstehend beschriebenen Schritte. -
Seite 37: Bildqualität In Den Benutzermodi Fein Abstimmen
Bildqualität in den Benutzermodi fein abstimmen Sie können verschiedene nutzerdefinierte Funktionen nutzen, wenn der Projektor bestimmte Signaltypen erkennt. Die Einstellungen dieser Funktionen können Sie nach Wunsch anpassen. Helligkeit anpassen Rufen Sie das Menü Bild > Helligkeit auf und drücken Sie /. Je höher der Wert, desto heller das Bild. -
Seite 38: Eine Farbtemperatur Wählen
Brilliant Color anpassen Rufen Sie das Menü Bild > Erweitert > Brilliant Color auf und drücken Sie /. Diese Funktion nutzt einen neuen Gelb Grün Farbverarbeitungsalgorithmus und Optimierung auf Systemebene zur Erhöhung der Helligkeit bei gleichzeitiger Darstellung realistischer, lebendiger Farben. Magenta Cyan Die Helligkeit von Bereichen mit mittlerem Farbton in... -
Seite 39: Farbverwaltung
Farbverwaltung Nur in permanenten Installationen mit gesteuerter Beleuchtung, wie Konferenzräumen, Vorlesungssälen und Heimkinos, sollte die Farbverwaltung in Betracht gezogen werden. Die Farbverwaltung bietet im Bedarfsfall eine Feinabstimmung der Farbe für eine exaktere Farbwiedergabe. Falls Sie ein Testmedium mit verschiedenen Farbtestbildern gekauft haben, die zum Testen der Farbpräsentation von Monitoren, Fernsehern und Projektoren genutzt werden kann, kann jedes Bild vom Medium über das Menü... -
Seite 40: Präsentations-Timer Einstellen
Präsentations-Timer einstellen Der Präsentations-Timer kann die Präsentationszeit auf der Leinwand anzeigen und Ihnen bei der Optimierung des Zeitmanagements während der Durchführung von Präsentationen helfen. Befolgen Sie zur Nutzung dieser Funktion diese Schritte: Rufen Sie das Menü Standard > Präsentations-Timer auf. Drücken Sie [Eingabe] zur Anzeige der Seite Präsentations-Timer. -
Seite 41: Bild Ausblenden
Bild ausblenden Sie können die Aufmerksamkeit des Publikums auf den Präsentator lenken, indem Sie das Bild mit der BLANK-Taste ausblenden. Das Bild erscheint wieder, sobald Sie eine beliebige Taste an der Fernbedienung oder am Projektor drücken. Nach Ausblenden des Bildes wird unten rechts der Text [Leerer Bildschirm] angezeigt. Unter Standard >... -
Seite 42: Lichtquellenlebensdauer Verlängern
Lichtquellenlebensdauer verlängern Damit die Lichtquelle möglichst lange hält, können Sie folgende Einstellungen über das OSD-Menü vornehmen. Mit dem Energiesparen-Modus reduzieren Sie Systemgeräusche und Stromverbrauch um 20 %. Wenn Sie den Energiesparen-Modus wählen, verringert sich die Lichtintensität und das Projektionsbild wird dunkler. Durch Umschalten des Projektors auf den Energiesparen-Modus verlängert sich auch die Lebensdauer des Lichtquelle. -
Seite 43: Einsatz In Höhenlagen
Einsatz in Höhenlagen Wir empfehlen den Einsatz von Höhenmodus, wenn die Umgebung auf einer Höhe von 1.500 bis 3.000 Metern über dem Meeresspiegel und die Temperatur zwischen 5 °C und 25 °C liegt. Hinweis Aktivieren Sie den Höhenmodus nicht bei einer Höhe von 0 bis 1.500 Metern über dem Meeresspiegel und Temperaturen zwischen 5 und 35 °C. -
Seite 44: 3D-Funktionen
3D-Funktionen Dieser Projektor kommt zudem mit 3D-Funktionen, die bei Betrachtung von 3D-Filmen, Videos, Sportveranstaltungen und Spielen mehr Tiefe und Atmosphäre bieten. Sie benötigen bei der Betrachtung von 3D-Bildern und -Videos eine 3D-Brille. Falls das 3D-Signal von einem HDMI-1.4a-kompatiblen Gerät kommt, sucht dieser Projektor nach einem 3D-Synchronisierungsdatensignal. -
Seite 45: In Einer Nicht-Dhcp-Umgebung
Wenn das RJ45-Kabel nicht richtig angeschlossen ist, werden IP-Adresse, Subnet-Maske, Standard-Gateway und DNS-Einstellungen als 0.0.0.0. angezeigt. Achten Sie darauf, dass das Kabel richtig angeschlossen ist, und führen Sie die obigen Schritte erneut aus. Stellen Sie zur Verbindung mit dem im Bereitschaftsmodus befindlichen Projektor Erweitert > Netzwerkeinstellungen >... - Seite 46 Sie können AMX- und SNMP-Einstellungen auf dieser Seite anpassen. Bei AMX- Geräteerkennung findet der mit AMX desselben Netzwerks verbundene Controller den Projektor, wenn Ein ausgewählt ist. Einzelheiten zu AMX Device Discovery finden Sie auf der AMX-Webseite: http://www.amx.com/. Falls der Projektor mit einem Netzwerk verbunden ist, das Simple Mail Transfer Protocol (SMTP) unterstützt, können Sie es konfigurieren, wenn Sie per E-Mail über bedeutende Ereignisse informiert werden möchten.
-
Seite 47: Eingabeelement
Bitte beachten Sie die Eingabelängenbeschränkungen in der folgenden Tabelle (einschließlich Leer- und Satzzeichen): Eingabeelement Eingabelänge Maximale Zeichen DHCP/manuell (Ohne) IP-Adresse XXX.XXX.XXX.XXX Subnet-Maske XXX.XXX.XXX.XXX Netzwerk Gateway XXX.XXX.XXX.XXX DNS-Server XXX.XXX.XXX.XXX AMX-Geräteerkennung (Ohne) Netzwerk- einstellungen Administrator (Ohne) Passwort Neues Kennwort Kennwort bestätigen SysOrt SNMP SysName SysKontakt... -
Seite 48: Über Crestron E-Control
Über Crestron e-Control ® Die Crestron e-Control -Seite bietet eine verschiedene virtuelle Tasten zur Steuerung ® des Projektors und zur Anpassung der projizierten Bilder. Klicken Sie zum Einblenden weiterer Schaltflächen auf /. Die Funktionen dieser Tasten entsprechen den Elementen im OSD-Menü oder den Tasten der Fernbedienung. - Seite 49 iii. Sie können das kabelgebundene lokale Netzwerk anpassen. iv. Nach Abschluss der Einrichtung ist der Fernzugang zur Netzwerksteuerung am Projektor durch ein Kennwort geschützt. v. Nach Abschluss der Einrichtung ist der Zugriff auf die Seite Tools (Werkzeuge) mit einem Kennwort geschützt. Zur Vermeidung von Fehlern geben Sie auf der Werkzeuge-Seite nur englische Buchstaben und Ziffern ein.
-
Seite 50: Unterstützt Die Formate Pjlink™, Snmp, Amx Und Xpanel
Drücken Sie die Taste „IT-Hilfe kontaktieren“. Anschließend wird ein Fenster HELPDESK oben rechts am Bildschirm angezeigt. Sie können Informationen an den mit dem lokalen Netzwerk verbundenen RoomView™-Softwareadministrator / -nutzer senden. Einzelheiten finden Sie unter http://www.crestron.com und http://www.crestron.com/ getroomview. **Crestron RoomView Geben Sie auf der Seite „Raum bearbeiten“... -
Seite 51: Projektor Ausschalten
Projektor ausschalten Drücken Sie die Ein-/Austaste. Eine Bestätigungsmeldung wird angezeigt. Die Meldung wird ausgeblendet, wenn Sie nicht innerhalb weniger Sekunden reagieren. Drücken Sie die Ein-/Austaste noch einmal und der Projektor schaltet sich aus. Warten Sie, bis der Lüfter zu einem vollständigen Stillstand gekommen ist und ziehen Sie den Netzstecker. -
Seite 52: Menübedienung
Menübedienung Menüsystem Bitte beachten Sie, dass das OSD-Menü je nach empfangenem Signaltyp unterschiedlich ausfallen können. Der Projektor muss zur Nutzung der Menüelemente mindestens ein gültiges Signal erkennen. Falls kein Gerät mit dem Projektor verbunden wurde oder kein Signal erkannt wird, sind nur wenige Menüelemente zugänglich. Hauptmenü... -
Seite 53: Hauptmenü
Standard Erinnerungs- Aus/Ein Signalton Zählen beginnen Ja/Nein Muster Aus/Testkarte Deaktiviert/5 min/10 min/ Timer 15 min/20 min/25 min/30 min Meldung Ein/Aus Startbild Blau/ViewSonic/Aus Aus/ Frame Sequence/ Frame-Packing/ Oben- Synchronisierung Unten/ Seite-an-Seite 3D-Einstellungen 3D-Einstellungen Ja/Nein speichern Synchronisierung Deaktiviert/Aktivieren umkehren HDMI-Format Auto/RGB/YUV HDMI-Einstellungen... - Seite 54 Hauptmenü Untermenü Optionen Normal/ Energiesparen/ Lichtquellenmodus Nutzer Lichtquellen- Lichtquellenleistung 20 %/40 %/60 %/80 %/100 % einstellungen Lichtquellenstunden Verd. Untert. aktiviert Ein/Aus Erweitert Verd. Untertitel Untert.-Version Aus/CC1/CC2/CC3/CC4 Einstellungen Zurücksetzen/Abbrechen rücksetzen Sprache Mehrsprachige OSD-Option Tisch vorne/ Tisch hinten/ Projektorposition Decke hinten/ Decke vorne 5 s/ 10 s/ 15 s/ 20 s/ 25 s/ Menü-Anzeigezeit 30 s...
-
Seite 55: Beschreibungen Der Einzelnen Menüs
Beschreibungen der einzelnen Menüs Funktion Beschreibung Details dazu finden Sie unter „Seitenverhältnis Bildformat auswählen“. Details dazu finden Sie unter „Trapezkorrektur Schrägposition durchführen“. Eckenanp. Details dazu finden Sie unter „4 Ecken anpassen“. Blendet die Seite zur Positionsanpassung ein. Mit den Pfeiltasten verschieben Sie das projizierte Bild. Die Werte im unteren Teil der Seite ändern sich mit jedem Tastendruck, bis das Maximum oder Minimum erreicht ist. - Seite 56 Funktion Beschreibung Farbe Details dazu finden Sie unter „Farbe anpassen“. Farbton Details dazu finden Sie unter „Farbton anpassen“. Bildschärfe Details dazu finden Sie unter „Schärfe anpassen“. Gamma Erweitert Details dazu finden Sie unter „Eine Farbtemperatur wählen“. Brilliant Color Details dazu finden Sie unter „Brilliant Color anpassen“.
-
Seite 57: Audioeinstellungen
Funktion Beschreibung Ton aus Lautstärke Audioeinstellungen Ton Ein/Aus Beim Ein- oder Abschalten des Projektors erklingt ein Ton. Details dazu finden Sie unter „Präsentations-Timer Präsentations-Timer einstellen“. Der Projektor kann ein Testmuster anzeigen. Dies hilft beim Muster Anpassen von Bildgröße und Bildschärfe und erleichtert den Ausgleich von Verzerrungen. - Seite 58 Funktion Beschreibung Legt die Sprache fest, in der die OSD-Menüs angezeigt Sprache werden. Details dazu finden Sie unter „Die Menüs“. Projektorposition Details dazu finden Sie unter „Einen Ort wählen“. Menü-Anzeigezeit Legt fest, wie lange das OSD-Menü nach dem letzten Tastendruck angezeigt bleibt. Hier können Sie in 5-Sekunden-Schritten eine Zeitspanne zwischen 5 und 30 Menüeinstellungen Sekunden auswählen.
-
Seite 59: Wartung
Wartung Die richtige Pflege Versuchen Sie nicht, den Projektor zu demontieren. Wenden Sie sich an Ihren Händler, falls ein Teil ersetzt werden muss. Objektiv reinigen Sie können das Objektiv reinigen, wenn Sie Schmutz oder Staub an seiner Oberfläche bemerken. ● Entfernen Sie Staub mit Druckluft (aus der Dose). ●... -
Seite 60: Led-Anzeigen
LED-Anzeigen Temperatur- Projektorstatus Betriebsanzeige Lampen-Anzeige Anzeige Bereitschaftsmodus Blinkt grün Normal eingeschaltet Grün Normalbetrieb Grün Temperaturfehler 1 Grün Blinkt rot Orange Temperaturfehler 2 Grün Blinkt rot Lüfterfehler 1 Grün Blinkt rot Grün Lüfterfehler 2 Grün Blinkt rot Blinkt grün Lüfterfehler 3 oder 4 Grün Blinkt rot Blinkt orange... -
Seite 61: Problemlösung
Problemlösung Projektor schaltet sich nicht ein Ursache Abhilfe Schließen Sie ein Ende des Netzkabels an den Netzeingang des Projektors und das andere Ende an eine Steckdose Das Gerät wird nicht mit Strom versorgt. an. Sofern die Steckdose über einen Schalter verfügt, achten Sie darauf, dass dieser eingeschaltet ist. -
Seite 62: Technische Daten
Technische Daten Projektor-Spezifikationen ● Sämtliche technischen Daten können sich ohne Vorankündigung ändern. ● Nicht alle Projektormodelle sind an Ihrem Standort erhältlich. Eingänge VGA-Eingang (DB, 15-polig) HDMI (v1.4 mit Ton) Video (Cinch) Audioeingang (3,5-mm-Miniklinke) Ausgänge Audioausgang (3,5-mm-Miniklinke) USB-A 5 V/1,5 A Lautsprecher VGA-Ausgang Steuerungsanschlüsse... -
Seite 63: Abmessungen
Abmessungen 396,0mm 156,8mm 313,8mm Deckenmontage 265,0mm 34,0mm Hinweis: Sie sollten den Projektor mit der M4L8-Schraube über das M4-Schraubenloch befestigen. (M4 / L8 x 4) -
Seite 64: Timing-Tabelle
Timing-Tabelle Analog RGB Bildwiederholfrequenz Signal Auflösung (Pixel) Bildformat (Hz) 640 x 480 60/72/75/85 SVGA 800 x 600 60/72/75/85 1024 x 768 60/70/75/85 1152 x 864 1280 x 768 15:9 1280 x 800 16:10 60/75/85 WXGA 1360 x 768 16:9 1366 x 768 16:9 Quad-VGA 1280 x 960... - Seite 65 HDMI Bildwiederholfrequenz Signal Auflösung (Pixel) Bildformat (Hz) 640 x 480 SVGA 800 x 600 1024 x 768 1280 x 768 15:9 1280 x 800 16:10 WXGA 1360 x 768 16:9 1366 x 768 16:9 Quad-VGA 1280 x 960 SXGA 1280 x 1024 SXGA+ 1400 x 1050 WXGA+...
- Seite 66 3D (inklusive HDMI-Signal) Bildwiederholfrequenz Signal Auflösung (Pixel) Bildformat (Hz) SVGA 800 x 600 60*/120 1024 x 768 60*/120 1280 x 720 16:9 50*60* WXGA 1280 x 800 16:9 Videosignal Bildwiederholfrequenz Signal Auflösung (Pixel) Bildformat (Hz) SDTV (480i)** 720 x 480 4:3/16:9 * 50-Hz- und 60-Hz-Signale werden bei Seite-an-Seite-, Top/Bottom- und Frame-Sequential- Formaten unterstützt.
-
Seite 67: Component-Video
Component-Video Bildwiederholfrequenz Signal Auflösung (Pixel) Bildformat (Hz) HDTV (1080p) 1920 x 1080 16:9 50/60 HDTV (1080i) 1920 x 1080 16:9 50/60 HDTV (720p) 1280 x 720 16:9 50/60 SDTV (480p) 720 x 480 4:3/16:9 SDTV (576p) 720 x 576 4:3/16:9 SDTV (480i) 720 x 480 4:3/16:9... -
Seite 68: Informationen Zum Urheberrecht
ViewSonic macht keine ausdrücklichen oder implizierten Garantien oder Zusicherungen bezüglich der Marktgängigkeit oder der Eignung für einen bestimmten Zweck hinsichtlich jeglicher Inhalte dieser Anleitung. Zudem behält sich ViewSonic das Recht vor, die Inhalte dieser Anleitung ohne Ankündigung zu ändern und zu aktualisieren. -
Seite 69: Anhang
Anhang IR-Steuerungstabelle Taste Format Byte 1 Byte 2 Byte 3 Byte 4 Seite nach unten Seite nach oben Leerer Bildschirm Autosync Aufwärts Abwärts Links Rechts Farbmodus Ton aus Eingang Einschalten Abschaltung Beenden Ökomodus Menü Quelle Muster Video HDMI Lautstärke + Lautstärke - Zoom+ Zoom-... -
Seite 70: Rs232 Command Table
Address Code Code 1 83F4 Code 2 93F4 Code 3 A3F4 Code 4 B3F4 Code 5 C3F4 Code 6 D3F4 Code 7 E3F4 Code 8 F3F4 RS232 command table <Pin assignment for this two end> Description Description RTSZ CTSZ <Interface> RS-232 protocol Baud Rate 115200bps (default) -
Seite 71: Rs232-Befehlstabelle
0x03 0x14 0x00 0x00 0x00 0x14 0x05 0x14 0x00 0x03 0x00 0x00 0x00 0x01 Screen 0x0A 0x01 0x68 0x18 Splash Write ViewSonic 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x03 0x14 0x00 0x00 0x00 0x14 0x05 0x14 0x00 0x03 0x00 0x00 0x00 0x02 Screen 0x0A 0x02 0x69 0x19... - Seite 72 No. Function Type Action Command Response The response of Query Read command Projector Write Front Table 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x14 0x00 0x00 0x00 0x14 0x05 0x14 0x00 0x03 0x00 0x00 0x00 0x00 Position 0x00 0x00 0x5E 0x17 Projector Write...
- Seite 73 No. Function Type Action Command Response The response of Query Read command Horizontal Write Shift Left 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x14 0x00 0x00 0x00 0x14 position 0x06 0x00 0x64 Horizontal Read Get Value 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x05 0x14 0x00 0x03 0x00 0x00 Refer to value mapping table 3.2.1 (1byte) position...
- Seite 74 No. Function Type Action Command Response The response of Query Read command Primary Write 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x14 0x00 0x00 0x00 0x14 0x05 0x14 0x00 0x03 0x00 0x00 0x00 0x05 Color 0x10 0x05 0x73 0x1C Primary Read Status...
- Seite 75 No. Function Type Action Command Response The response of Query Read command Volume Write Increse 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x03 0x14 0x00 0x00 0x00 0x14 0x01 0x00 0x61 Volume Write Decrese 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x03 0x14 0x00 0x00 0x00 0x14 0x02 0x00 0x62 Volume...
- Seite 76 No. Function Type Action Command Response The response of Query Read command HDMI Read Status 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x05 0x14 0x00 0x03 0x00 0x00 Format 0x00 0x11 0x28 0x86 0x00 0x00 0x17 HDMI Write Enhanced 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x03 0x14 0x00 0x00 0x00 0x14 0x05 0x14 0x00 0x03 0x00 0x00 0x00 0x00 Range 0x29 0x00 0x86...
- Seite 77 My Button 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x03 0x14 0x00 0x00 0x00 0x14 0x04 0x11 0x63 Write AMXB<-SDKClass=VideoProjec response tor><-Make=ViewSonic><-Mode l=PX800HD> Operating Read Get Value 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x05 0x14 0x00 0x0A 0x00 0x00...
- Seite 78 Error response status：(Only for service debug) : Response : 0x05 0x14 0x00 0x16 0x00 0x00 0x00 ErrorStatus(20 Items) checksum 1． Item 0 ~17: 1 byte. 2． Item 18 : First burn In error minutes， 4 Bytes. 3． Item 19: Lamp Status，1 Byte. Item 20: Lamp error status，2 Bytes.
-
Seite 79: Kundendienst
Kundendienst Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/Region Website Telefone E-mail www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_deu@ Deutschland eu/support/call-desk/ viewsoniceurope.com www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_at@viewsoniceurope. Österreich eu/support/call-desk/ www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_ch@... -
Seite 80: Eingeschränkte Garantie
Betrieb außerhalb der Produktspezifikationen. c. Betrieb des Produktes zu anderen als den normalen vorgesehenen Zwecken oder außerhalb der normalen Betriebsbedingungen. d. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic autorisierte Personen. e. Durch den Transport verursachte Schäden am Produkt. - Seite 81 Garantie der Marktgängigkeit und der eignung für einenbestimm- ten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonicübernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hinder- nisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Ge- schäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie ande-...
