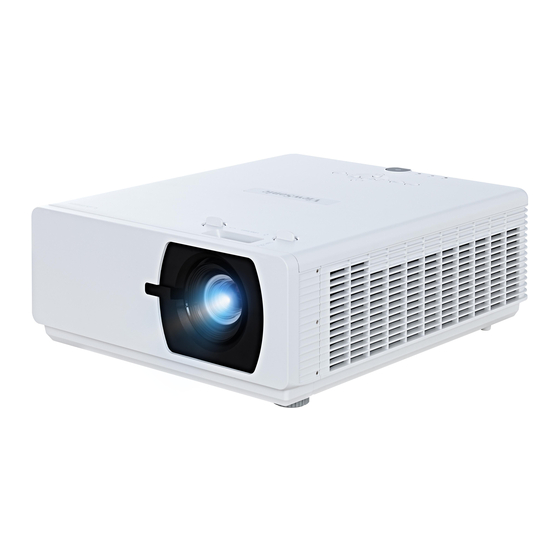

Inhaltszusammenfassung für ViewSonic LS800WU
-
Seite 6: Inhaltsverzeichnis
Inhalt Wichtige Sperren der Bedientasten ....42 Verwendung des Projektors an hohen Sicherheitsanweisungen...2 Orten ..........42 Einleitung......7 Verwendung der CEC-Funktion..43 Verwendung der 3D-Funktionen ..43 Leistungsmerkmale ......7 Verwendung des Projektors im Lieferumfang........8 Standbymodus ........44 Außenseiten des Projektors....9 Einstellung des Tons...... -
Seite 7: Wichtige Sicherheitsanweisungen
Wichtige Sicherheitsanweisungen Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. - Seite 8 Vorsichtsmaßnahmen beim Aufstellen: Dieser Projektor kann für einen Bereich von 360 aufgestellt werden. Bei einer ° Aufstellung im Hochformat verkürzt sich jedoch die Lebenszeit der optischen Teile. Die Aufstellung im Hochformat ist nicht empfehlenswert. Treten Sie nicht auf den Projektor, und stellen Sie nichts auf das Gerät. Andernfalls können Schäden am Projektor sowie Unfälle und Verletzungen die Folge sein.
-
Seite 9: Warnhinweis Für Den Laser
Warnhinweis für den Laser Dieses Symbol zeigt an, dass eine potenzielle Gefahr besteht, dass Augen Laserstrahlung ausgesetzt werde könnten, sofern die Anweisungen nicht strengstens befolgt werden. Laserprodukt der Klasse 3R Sämtliche Betriebsabläufe dieses Laserprodukts wurden als zur Klasse 3R gehörig klassifiziert. Laserlicht – direkte Aussetzung der Augen vermeiden. Richten Sie den Laser nicht auf andere Personen oder reflektierende Gegenstände;... - Seite 10 Produktetiketten Die nachstehende Abbildung illustriert die Positionen der Etiketten. Gefahrenwarnsymbol und Laserblendenetikett Etikett mit Erklärungen...
-
Seite 11: Position Der Laserblende
Position der Laserblende Die nachstehende Abbildung zeigt die Position der Laserblende. Achten Sie darauf, nicht direkt in das Licht zu blicken. Verriegelungsschalter Dieses Gerät hat 1 Verriegelungsschalter (obere Abdeckung), damit kein Laserlicht austritt. Schaltet das System individuell aus, wenn die obere Abdeckung entfernt wird. -
Seite 12: Einleitung
Einleitung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Der Projektor bietet die folgenden Leistungsmerkmale. • Die Energiesparfunktion senkt den Energieverbrauch der Lichtquelle bis maximal 70 % oder 80 %, wenn während eines festgelegten Zeitabschnitts kein Eingangssignal erkannt wird. -
Seite 13: Lieferumfang
Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Standardzubehör Projektor Netzkabel VGA-Kabel Fernbedienung &... -
Seite 14: Außenseiten Des Projektors
Außenseiten des Projektors Vorderer IR-Fernbedienungssensor Vorder-/Oberseite Projektionsobjektiv Fokusring Zoomring Objektivversatz nach oben/unten Objektivversatz nach rechts/links Belüftungsschlitze (Lufteinlass) Externes Bedienfeld (Siehe „Projektor“ auf Seite 10 für Einzelheiten.) Ein-Aus-Schalter und oberer IR- Fernbedienungssensor Netzkabelanschluss HDMI 1-Anschluss HDMI 2-Anschluss LAN-Anschluss Rück-/Unterseite HDMI 3-Anschluss HDBaseT-Anschluss Monitorausgang RS232-Kontrollanschluss... -
Seite 15: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor Objektivversatz nach oben/unten (Menü nach oben) Zum Bewegen des Objekts nach oben oder Wählt gewünschte Menüelemente aus unten drehen. und nimmt Einstellungen vor. Fokusring (Schrägpositionstaste) Stellt den Fokus des projizierten Bildes ein. Korrigiert manuell Bildverzerrungen, die Zoomring aufgrund einer abgewinkelten Projektion Stellt die Größe des projizierten Bildes ein. - Seite 16 Stromkontrollleuchte Temperaturkontrollleuchte Leuchtet oder blinkt, wenn der Projektor Leuchtet rot, wenn die Temperatur des Projektors zu hoch wird. in Betrieb ist. Power Lichtquellenanzeige Schaltet vom Bereitschaftsmodus zum Zeigt den Status der Lichtquelle an. Betriebsmodus des Projektors und Leuchtet oder blinkt, wenn ein Problem mit umgekehrt.
-
Seite 17: Fernbedienung
Fernbedienung Auto Sync Power Legt die besten Bildzeitsteuerungen Schaltet vom Bereitschaftsmodus zum für das angezeigte Bild automatisch Betriebsmodus des Projektors und fest. umgekehrt. HDMI 1 (Trapezkorrekturtasten) Wählt die Quelle HDMI 1 für die Korrigiert manuell Bildverzerrungen, Anzeige aus. die aufgrund einer abgewinkelten COMP Projektion entstehen. - Seite 18 Laser Muster/0 Erzeugt einen Laserstrahl, der während Zeigt eingebettete Testmuster an. Präsentationen als Zeiger verwendet Abschaltung werden kann. Ausschalten des Projektors. (Bildformat) HDMI 2 Zeigt eine Leiste zur Wahl des Wählt die Quelle HDMI 2 für die Seitenverhältnisses an. Anzeige aus. Quelle (Informationen) Zeigt den Quellenauswahlregler.
-
Seite 19: Fernbedienungscode
Fernbedienungscode Dem Projektor können 8 unterschiedliche Fernbedienungscode, 1 bis 8, zugewiesen werden. Wenn mehrere nebeneinanderstehende Projektoren gleichzeitig in Betrieb sind, kann durch Schalten der Fernbedienungscodes eine Störung durch andere Fernbedienungen vermieden werden. Stellen Sie erst den Fernbedienungscode für den Projektor ein, bevor Sie ihn für die Fernbedienung ändern. Um den Code für den Projektor zu einzustellen, wählen Sie im Menü... -
Seite 20: Wechseln Der Batterien In Der Fernbedienung
Wechseln der Batterien in der Fernbedienung Schieben Sie die Abdeckung in Pfeilrichtung auf und nehmen Sie sie ab. Legen Sie zwei neue AAA-Batterien ein (prüfen Sie die Polarität). Bringen Sie die Abdeckung wieder an. -
Seite 21: Aufstellen Des Projektors
Aufstellen des Projektors Auswählen des Standortes Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, die Position einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten. Der Projektor kann in einer der folgenden 4 Positionen installiert werden: Tisch vorne Bei dieser Variante wird der Projektor in... -
Seite 22: Projektionsgrößen
Projektionsgrößen LS800HD (1080P) • 16:9-Bild auf einer 16:9-Leinwand • 16:9-Bild auf einer 4:3-Leinwand... - Seite 24 LS800WU (WUXGA) • 16:10-Bild auf einer 16:10-Leinwand • 16:10-Bild auf einer 4:3-Leinwand...
-
Seite 26: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. VGA-zu-DVI-A-Kabel Audiokabel (L/R) VGA-Kabel... -
Seite 27: Anschließen Eines Computers Oder Monitors
Anschließen eines Computers oder Monitors Anschließen eines Computers Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an den D-Sub-Ausgang des Computers an. Schließen Sie das andere Ende des VGA-Kabels an den Signaleingang COMPUTER IN des Projektors an. Anschließen eines Monitors Wenn Sie Ihre Präsentation sowohl auf einem Monitor als auch auf der Projektionsfläche anzeigen möchten, können Sie den MONITOR OUT-Signalausgang des Projektors folgendermaßen über ein VGA-Kabel an einen externen Monitor anschließen:... -
Seite 28: Schlechteste Videoqualität
DVD-Player verfügen über einen nativen Component-Video-Ausgang. Wenn Ihr Gerät damit ausgestattet ist, sollten Sie diese Verbindungsmethode der Composite-Video- Verbindung vorziehen. Unter „Anschließen eines Component-Video-Quellgerätes“ auf Seite 24 erfahren Sie, wie Sie den Projektor an ein Component-Video-Gerät anschließen können. Schlechteste Videoqualität Das analoge Composite-Video bietet zwar eine völlig akzeptable Qualität für Ihren Projektor, das Ergebnis ist jedoch nicht optimal. -
Seite 29: Anschließen Eines Component-Video-Quellgerätes
werden. Die einzelnen RS-232-Befehle sind in der Tabelle mit RS-232- Kommunikationsbefehlen aufgeführt. Schalten Sie bei Verwendung der LAN-Funktion / RS232-Funktion HDBaseT über Netzwerkeinstellungen und den HDBaseT-Kanal über RS232-Einstellungen im OSD- Menü ein. Sie können LAN-Kabel bis zu einer Länge von maximal 100 m verwenden. Wird diese Länge überschritten, verschlechtert sich die Bildqualität und es kann zu Störungen bei der LAN-Übertragung kommen. -
Seite 30: Anschließen Eines Composite-Video-Quellgerätes
Anschließen eines Composite-Video-Quellgerätes Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Composite-Video- Ausgänge verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. -
Seite 31: Bedienung
Bedienung Einschalten des Projektors Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Entfernen Sie die Schutzkappe (Falls verfügbar). Drücken Sie Power, um den Projektor einzuschalten. Sobald sich die Lichtquelle einschaltet, hören Sie auch einen „Einschaltsignalton“. -
Seite 32: Verwendung Der Menüs
Verwendung der Menüs Der Projektor ist mit On-Screen Display (OSD)-Menüs ausgestattet, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können. Es folgt ein Überblick über das OSD-Menü. Wird der Projektor nach dem Auspacken erstmalig eingeschaltet, blendet sich automatisch das Auswahlmenü für die Sprache ein. Drücken Sie auf Menu, um das OSD- Drücken Sie , um Sprache... -
Seite 33: Verwendung Der Passwortfunktion
Verwendung der Passwortfunktion Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im On-Screen Display (OSD)-Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter „Verwendung der Menüs“ auf Seite Einstellen eines Passwortes Öffnen Sie das OSD-Menü... -
Seite 34: Einleitung Eines Passwortrückrufes
Einleitung eines Passwortrückrufes Drücken Sie mehrmals Auto Sync auf der Fernbedienung oder AUTO 8 Mal auf dem Tastenfeld. Notieren Sie die Nummer und schalten Sie den Projektor aus. Wenden Sie sich an ein Servicecenter vor Ort, um die Nummer zu dekodieren. Sie werden u. U. aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind. -
Seite 35: Wechseln Des Eingangssignals
Wechseln des Eingangssignals Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann nur das Signal eines der Geräte als Vollbild angezeigt werden. Stellen Sie sicher, dass die Funktion Schnelle Auto-Suche im Menü SYSTEM auf Ein gestellt ist, wenn der Projektor automatisch nach den Signalen suchen soll. Sie können das gewünschte Signal auch manuell auswählen, indem Sie auf eine der Quellenauswahltasten auf der Fernbedienung drücken oder der Reihe nach durch die... -
Seite 36: Einstellen Des Projizierten Bildes
Einstellen des projizierten Bildes Einstellung des Projektionswinkels Der Projektor ist mit zwei Höhenverstellfüssen ausgestattet. Er verändert die Bildhöhe und den vertikalen Projektionswinkel. Schrauben Sie den Einstellfuß an, um den Winkel so einzustellen, dass sich das Bild an der gewünschten Stelle befindet. Wenn der Projektor nicht auf einer ebenen Fläche steht oder die Leinwand und der Projektor nicht senkrecht zueinander ausgerichtet sind, entsteht eine Schrägprojektion des Bildes. -
Seite 37: Horizontale Bildposition Anpassen
Horizontale Bildposition anpassen Die horizontale Bildposition kann auf maximal 5 % für 1080P- und 5 % für WUXGA- Bildbreite angepasst werden. Beachten Sie, dass die maximale horizontale Bildhöhe durch die vertikale Bildposition eingeschränkt werden kann. Es ist beispielsweise nicht möglich, die oben genannte maximale horizontale Bildposition zu erreichen, wenn die vertikale Bildposition auf das Maximum eingestellt ist. -
Seite 38: Projizierte Bildposition Mittels Objektivversatz Anpassen
Projizierte Bildposition mittels Objektivversatz anpassen Die Objektivversatzfunktion ermöglicht einen Objektivversatz, der Anpassung der vertikalen oder horizontalen Position des projizierten Bildes innerhalb des nachstehend angegebenen Bereichs dient. Der Versatz ist ein einzigartiges System, das im Vergleich zu herkömmlichen Objektivversatzsystemen einen Versatz unter Einhaltung eines wesentlich höheren ANSI- Kontrastverhältnisses bietet. -
Seite 39: Feinabstimmung Der Bildschärfe
Feinabstimmung der Bildschärfe Stellen Sie die gewünschte Bildgröße Stellen Sie bei Bedarf durch Drehen des mit dem Zoomrad ein. Fokusrings die Bildschärfe ein. Korrektur der Schrägprojektion Bei einer Schrägprojektion sieht das projizierte Bild aufgrund einer gewinkelten Projektion wie ein Trapez aus. Um dies zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch einen der folgenden manuellen Schritte durchführen. -
Seite 40: Vergrößerung Des Bildes Und Suche Nach Details
Anpassung der 4 Ecken OSD-Menü verwenden DISPLAY > Öffnen Sie das OSD-Menü und rufen Sie das Menü Eckenanp. auf. Der OSD-Bildschirm zeigt jetzt die 4-Eckenanpassung an. Wird eine Ecke zu Anpassung ausgewählt, erscheint der ausgewählte Bereich in grauer Farbe. Es ist eine Anpassung um zwei Grad möglich. Speichern Sie die Einstellungen, bevor Sie das OSD-Menü... -
Seite 41: Auswahl Des Bildformats
Auswahl des Bildformats Das „Bildformat“ beschreibt, in welchem Verhältnis die Breite und die Höhe des Bildes zueinander stehen. Die meisten analogen Fernseher und Computer besitzen das Format 4:3, Digitales TV und DVDs besitzen dagegen in der Regel das Format 16:9. Dank digitaler Signalverarbeitung sind digitale Anzeigegeräte wie dieser Projektor in der Lage, das Bild dynamisch zu dehnen und zu skalieren und dadurch ein Bildformat zu erzeugen, das von dem des Eingangssignals abweicht. -
Seite 42: Optimierung Der Bildqualität
Das Bild wird mit seiner Nativ: ursprünglichen Auflösung projiziert und seine Größe so geändert, dass es in den Anzeigebereich passt. Bei Eingangssignalen mit niedrigeren Auflösungen wird das projizierte Bild kleiner angezeigt als bei einer Skalierung auf die volle Projektionsgröße. Bei Bedarf können das Bild vergrößern, indem Sie die Zoom-Einstellung anpassen oder den Projektor weiter von der Leinwand entfernen. -
Seite 43: Verwendung Von Bildschirmfarbe
Verwendung von Bildschirmfarbe Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Bildschirmfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden. Um diese Funktion zu verwenden, wechseln Sie zum Menü... -
Seite 44: Einstellung Von Brilliantcolor
Einstellung von Brilliantcolor Rufen Sie das BILD > ERWEITERT > Brilliantcolor Menü auf und drücken Sie auf Für diese Funktion wird ein neuer Algorithmus für die Farbverarbeitung und Verbesserungen der Systemstufe verwendet, um eine bessere Helligkeit bei gleichzeitig naturgetreueren und lebhafteren Farben im projizierten Bild zu erzielen. Dies ermöglicht eine um 50% stärkere Helligkeit in Mitteltonbildern, die in Videos und Naturszenen häufig vorkommen. -
Seite 45: Farbverwaltung
Farbverwaltung Nur bei einer permanenten Installation mit einstellbaren Lichtstufen, z. B. in einem Konferenzraum, einem Vorlesungsraum oder einem Heimtheater, sollte die Farbverwaltung eingesetzt werden. Die Farbverwaltung ermöglicht eine feine Einstellung der Farbe für eine besser Farbwiedergabe, falls dies erforderlich ist. Wenn Sie sich eine Test-Disc mit unterschiedlichen Farbtestmustern zugelegt haben, können Sie die Farbwiedergabe auf Monitoren, Fernsehern, Projektoren usw. -
Seite 46: Einstellen Des Präsentations-Timers
Einstellen des Präsentations-Timers Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Gehen Sie wie folgt vor, um diese Funktion zu nutzen: Rufen Sie das Menü STANDARD > Präsentations-Timer auf. Drücken Sie auf Enter, um die Seite Präsentations-Timer anzuzeigen. Markieren Sie Timer-Intervall und legen Sie die Dauer fest, indem Sie auf drücken. -
Seite 47: Ausblenden Des Bildes
Ausblenden des Bildes Um die Aufmerksamkeit des Publikums auf den Vortragenden zu lenken, können Sie mit der Taste BLANK das Projektionsbild ausblenden. Drücken Sie auf eine beliebige Taste am Projektor oder auf der Fernbedienung, um das Bild wieder einzublenden. Wenn das Projektionsbild ausgeblendet ist, wird im rechten unteren Leinwandbereich das Wort „BLANK“... -
Seite 48: Verwendung Der Cec-Funktion
Verwendung der CEC-Funktion Dieser Projektor unterstützt die CEC (Consumer Electronics Control) Funktion für das synchronisierte Ein-/Ausschalten über eine HDMI-Verbindung. D.h., wenn ein Gerät ebenfalls die CEC-Funktion unterstützt und an den HDMI-Eingang des Projektors angeschlossen ist, das angeschlossene Gerät beim Ausschalten des Projektors automatisch mit ausgeschaltet wird. -
Seite 49: Verwendung Des Projektors Im Standbymodus
Verwendung des Projektors im Standbymodus Einige der Projektorfunktionen stehen im Standbymodus (angeschlossen, aber nicht eingeschaltet) zur Verfügung. Damit Sie diese Funktionen nutzen können, müssen Sie die entsprechenden Optionen unter ENERGIEVERWALTUNG > Standby-Einstellungen aktivieren und die richtige Kabelverbindung herstellen. Informationen über Verbindungsmethoden finden Sie im Kapitel Verbindungen. -
Seite 50: Rj45
Mikrofonlautstärke So passen Sie die Mikrofonlautstärke an: Öffnen Sie das OSD-Menü und rufen Sie STANDARD > Audioeinstellungen auf. Heben Sie durch Drücken von die Option Mikrofonlautstärke hervor und drücken Sie , um den gewünschten Lautstärkepegel einzustellen. Ausschalten von Ton Ein/Aus Öffnen Sie das OSD-Menü... - Seite 51 Der Projektor ist mit Extron-Geräten kompatibel. http://www.extron.com Dieser Projektor unterstützt alle Befehle von PJLink Klasse 1 (Version 1.00). http://pjlink.jbmia.or.jp/english/ Detaillierte Hinweise zu den unterschiedlichen Typen externer Geräte, die sich an den LAN/ RJ45-Port zur Steuerung des Projektors anschließen lassen, sowie zu zugehörigen Steuerbefehlen der einzelnen Geräte erhalten Sie direkt vom Kundendienstteam.
- Seite 52 Rechtsklicken Sie auf LAN-Verbindung, wählen Sie Eigenschaften. Wählen Sie im Eigenschaften-Fenster die Netzwerk-Registerkarte; klicken Sie dort auf Internetprotokoll (TCP/IP). Klicken Sie auf Eigenschaften. Klicken Sie auf Folgende IP-Adresse verwenden und geben Sie die IP-Adresse und die Subnetzmaske ein; klicken Sie dann auf OK.
- Seite 53 Drücken Sie die MENU-Taste am Projektor. Wählen Sie Erweitert > Netzwerkeinstellungen > Kabel-LAN. Geben Sie nach dem Aufruf von Kabel-LAN folgende Daten ein: • DHCP: Aus • IP-Adresse: 10.10.10.10 • Subnet-Maske: 255.255.255.0 • Gateway: 0.0.0.0 • DNS-Server: 0.0.0.0 Drücken Sie ENTER / zur Bestätigung der Einstellungen.
- Seite 54 Weitere Informationen finden Sie unter http://www.crestron.com.
-
Seite 55: Email-Alarm Vorbereiten
eMail-Alarm vorbereiten Achten Sie darauf, dass Benutzer per Webbrowser (z. B. Microsoft Internet Explorer v6.01/v8.0) auf die Startseite der LAN/RJ45-Funktion zugreifen können. Klicken Sie auf der LAN/RJ45-Startseite auf Alert Settings (Alarmeinstellungen). Die Eingabefelder von Alert Settings (Alarmeinstellungen) im Normalfall leer. - Seite 56 Geben Sie zum Versenden von eMail-Alarmen Folgendes ein: • Das SMTP-Feld ist der E-Mail-Server für das Versenden von E-Mails (SMTP- Protokoll). Dieses Feld ist ein Pflichtfeld. • Das Feld To (An) ist für die E-Mail-Adresse des Empfängers bestimmt (z. B. Projektoradministrator).
-
Seite 57: Rs232 Über Telnet
RS232 über Telnet Neben der Steuerung des Projektors über die RS232-Schnittstelle mit „Hyper-Terminal“ und speziellen RS232-Befehlen, gibt es eine alternative RS232-Steuerungsmöglichkeit, die „RS232 über Telnet“ genannt wird und über die LAN/RJ45-Schnittstelle erfolgt. Kurzanleitung zu „RS232 über Telnet“ Rufen Sie die IP-Adresse des Projektors über das OSD-Menü ab. Vergewissern Sie sich, dass Sie mit PC oder Notebook auf die Webseite des Projektors zugreifen können. - Seite 58 (ttt.xxx.yyy.zzz: IP-Adresse des Projektors) Ist die Telnet-Verbindung einsatzbereit und wurde der RS232-Befehl eingegeben und durch Drücken von Enter bestätigt, wird der RS232-Befehl ausgeführt.
-
Seite 59: Aktivierung Von Telnet Unter Windows Vista/7
Aktivierung von TELNET unter Windows Vista/7 / 8 / 10 Die Standardinstallation von Windows VISTA / 7 / 8 / 10 enthält keine „TELNET“- Funktion. Allerdings lässt sich diese Funktionalität über „Windows-Funktionen ein- oder ausschalten“ aktivieren. Öffnen Sie die Systemsteuerung von Windows VISTA / 7 / 8 / 10. Öffnen Sie Programme. - Seite 60 Wählen Sie die Option Telnet-Client mit einem Häkchen an und klicken Sie dann auf Technische Hinweise zu „RS232 über Telnet“: Telnet: TCP. Telnet-Port: 4661. (wenn Sie weitere Details wünschen, setzen Sie sich bitte mit dem Kundendienst in Verbindung) Telnet-Dienstprogramm: Windows' „TELNET.exe“ (Konsolenmodus). Normale Trennung der RS232-über-Telnet-Steuerung: Windows' Telnet- Dienstprogramm direkt nach dem Aufbau der Telnet-Verbindung schließen.
-
Seite 61: Ausschalten Des Projektors
Ausschalten des Projektors Drücken Sie auf Power. Es wird eine Bestätigungsmeldung eingeblendet. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Drücken Sie erneut auf Power. Nachdem der Kühlvorgang beendet wurde, ertönt ein „Strom-Aus-Signalton“. Trennen Sie das Netzkabel von der Netzsteckdose, wenn Sie beabsichtigen, den Projektor über einen längeren Zeitraum nicht zu verwenden. -
Seite 62: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die on-screen display (OSD)-Menüs je nach ausgewähltem Signaltyp variieren. Die Menüoptionen stehen zur Verfügung, wenn der Projektor mindestens ein gültiges Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich. -
Seite 66: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü Siehe „Verwendung von Bildschirmfarbe“ auf Seite 38 für Einzelheiten. Siehe „Auswahl des Bildformats“ auf Seite 36 für Einzelheiten. Siehe „Korrektur der Schrägprojektion“ auf Seite 34 für Einzelheiten. Siehe „Anpassung der 4 Ecken“ auf Seite 35 für Einzelheiten. Zeigt die Seite zur Anpassung der Position an. -
Seite 67: Brilliantcolor
Siehe „Auswahl des Bildmodus“ auf Seite 37 für Einzelheiten. Siehe „Einstellung von Helligkeit“ auf Seite 38 für Einzelheiten. Siehe „Einstellung von Kontrast“ auf Seite 38 für Einzelheiten. Detaillierte Informationen finden Sie unter „Auswahl einer Farbtemperatur“ auf Seite 39 „Bevorzugte Farbtemperatur einstellen“... - Seite 68 Computer Bei der Wahl von Aktivieren schaltet sich der Projektor automatisch ein, sobald das VGA-Kabel ein VGA-Signal sendet. HDMI Bei der Wahl von Aktivieren schaltet sich der Projektor automatisch ein, sobald das HDMI-Kabel ein HDMI-Signal sendet. Siehe „Verwendung der CEC-Funktion“ auf Seite 43 für Einzelheiten.
- Seite 69 Siehe „Verwendung der 3D-Funktionen“ auf Seite 43 für Einzelheiten. Siehe „HDMI Eingangseinstellungen ändern“ auf Seite 30 für Einzelheiten. Kabel-LAN • DHCP: Die Installation des Projektors umfasst einen Dynamic Host Configuration-Protokollserver. Wird diese Funktion auf EIN eingestellt, kann der Projektor die ID automatisch vom Server beziehen.
- Seite 70 Baudrate Legen Sie die RS232-Baudrate fest. Kanal Setzen Sie den Kanal der RS232-Steuerung auf Lokal oder HDBaseT. Stellen Sie den IR-Fernbedienungssensor für den gewünschten Projektor ein. Lichtquellenmodus • Normal: Bei Einstellung auf Normal, wird die Helligkeit auf 100 % gesetzt. Erfordert die Projektionsumgebung ein helleres Bild, können Sie den Lichtquellenmodus auf Normal setzen, um die maximale Helligkeit bei der Projektion zu erzielen.
-
Seite 71: Menüposition
Stellt die Sprache des On-Screen Display (OSD) Menüs ein. Siehe „Verwendung der Menüs“ auf Seite 27 für Einzelheiten. Siehe „Auswählen des Standortes“ auf Seite 16 für Einzelheiten. Menü-Anzeigezeit Legt fest, für wie lange das OSD-Menü nach der letzten Tastenbetätigung aktiviert bleibt. Mögliche Werte reichen von 5 bis 30 Sekunden, in Abständen von je 5 Sekunden. -
Seite 72: Wartung
Wartung Pflege des Projektors Sie müssen das Objektiv bzw. den Filter (optionales Zubehör) regelmäßig reinigen. Entfernen Sie keine Bauteile des Projektors. Kontaktieren Sie Ihren Händler, wenn ein Teil des Projektors ausgetauscht werden muss. Reinigung der Objektivlinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen. •... -
Seite 73: Informationen Zu Den Lichtquellenstunden
Informationen zu den Lichtquellenstunden Einführung in die Lichtquellenstunden Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lichtquellennutzung vom integrierten Timer automatisch (in Stunden) berechnet. So holen Sie Informationen über die Betriebsstunden der Lichtquelle ein: Öffnen Sie das OSD-Menü und rufen das Menü ERWEITERT > Lichtquelleneinstellungen auf. -
Seite 74: Einstellung Sleeptimer
Einstellung Sleeptimer Diese Funktion schaltet den Projektor nach einer festgelegten Zeit automatisch aus, damit die Lebensdauer der Lichtquelle nicht unnötig verkürzt wird. Öffnen Sie das OSD-Menü und wechseln Sie zum ENERGIEVERWALTUNG > Smart Energy Menü Drücken Sie auf Enter. Es wird dann die Seite Smart Energy angezeigt. Markieren Sie Sleeptimer und drücken Sie auf Wenn Ihnen die voreingestellten Zeitspannen nicht gefallen, wählen Sie Deaktiviert aus. - Seite 75 Anzeigen Lichtquelle ist betriebsbereit Start Kühlung Gehäuse offen DMD-Fehler Farbradfehler Phosphorradfehler 1-W-MCU erkennt, dass Skalierer nicht arbeitet Überhitzung T1 Überhitzung T2 Überhitzung T3 Überhitzung T4 Überhitzung T5 Fehler am Thermotrennsensor Lüfter 1-Fehler Lüfter 2-Fehler Lüfter 3-Fehler Lüfter 4-Fehler Lüfter 5-Fehler Lüfter 6-Fehler...
-
Seite 76: Fehleranalyse
Fehleranalyse Der Projektor lässt sich nicht einschalten. Kein Bild Unscharfes Bild Die Fernbedienung funktioniert nicht... -
Seite 77: Technische Daten
Technische Daten Technische Daten des Projektors Produktname DLP Projektor Auflösung LS800HD: 1920 1080 1080p LS800WU: 1920 x 1200 WUXGA Anzeigesystem 1-CHIP DMD Lichtquelle Laserdiode Stromversorgung AC 100–240 V, 50–60 Hz (Automatisch) Stromverbrauch 430 W (Max); < 0,5 W (Standby) Gewicht... -
Seite 78: Abmessungen
Betriebstemperatur 5°C–40°C auf Meereshöhe Luftfeuchtigkeit bei 10%–90% (nicht kondensierend) Betrieb Höhenlage bei Betrieb • 0–1499 m bei 5°C–35°C • 1500–3000 m bei 5°C–25°C (mit Höhenmodus eingeschaltet) Lagerungstemperatur -10 °C bis +60 °C Luftfeuchtigkeit bei 10 % bis 85 % nicht kondensierend Lagerung Lagerungshöhe 30 °C bei 0 bis 12200 m über dem Meeresspiegel... -
Seite 79: Timingtabelle
Timingtabelle... -
Seite 83: Informationen Zum Urheberrecht
Copyright Copyright 2017. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung durch die ViewSonic Corporation weder ganz noch auszugsweise und in keiner Form und mit keinem Hilfsmittel, weder elektronisch noch mechanisch, magnetisch, optisch, chemisch, von Hand oder auf sonstige Weise, aufgezeichnet, kopiert, übertragen, abgeschrieben, in Datenabrufsystemen gespeichert oder in andere Sprachen... -
Seite 84: Anhang
Anhang IR-Steuerungstabelle... -
Seite 85: Rs232-Befehlstabelle
RS232-Befehlstabelle <Polzuweisung für diese beiden Enden> <Schnittstelle>... - Seite 86 <RS232-Befehlstabelle>...
