Proservo NMS80
1.
1
2
3

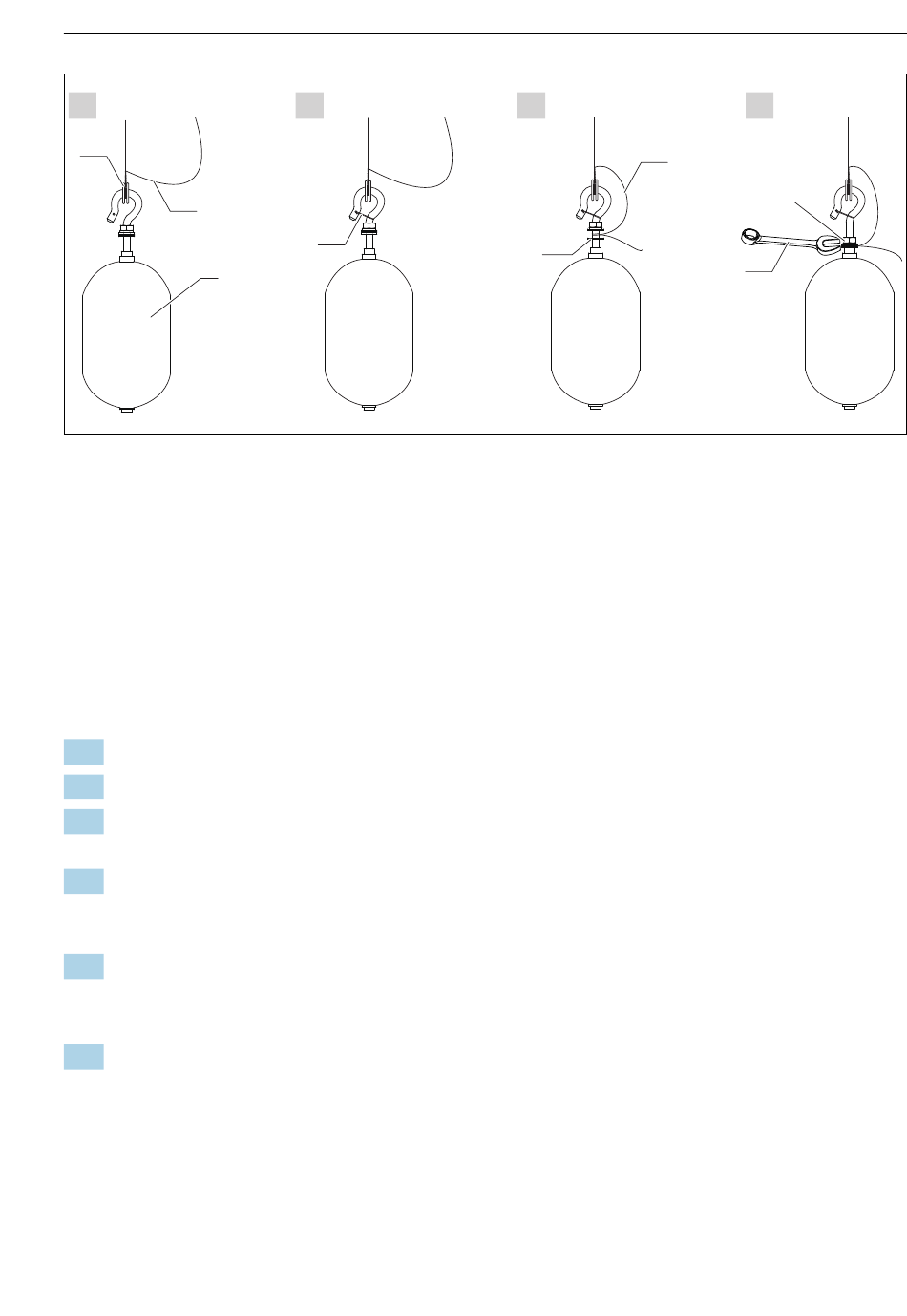

 8 Verdrängereinbau
1 Drahtring
2 Erdungsdraht
3 Verdränger
4 Sicherungsdraht
5 Unterlegscheibe
6 Mutter
7 Schraubenschlüssel
PTFE-Verdränger einbauen
1. Entfernen Sie die Schraube [1] mithilfe eines Schlitzschraubendrehers.
2. Montieren Sie den Verdränger [4] am PFA-beschichteten Ring [2].
3. Entfernen Sie ca. 10 mm (0,39 in) der PFA-Beschichtung, um die Leitfähigkeit zu
gewährleisten.
4. Bringen Sie den Erdungsdraht [6] auf dem Verdränger an, indem Sie ihn so in die
Drahteinführung [3] einführen, dass der Erdungsdraht die Wand des Bohrlochs [5]
berührt.
5. Ziehen Sie die Schraube [1] fest.
 Halten Sie den Erdungsdraht mit den Fingerspitzen, sodass der Draht nicht aus dem
Schlitz herausrutscht.
6. Heben Sie den Verdränger mithilfe eines Schraubendrehers an, und vergewissern Sie
sich, dass der Erdungsdraht nicht aus dem Schlitz herausrutscht.
Damit ist der Einbau des PTFE-Verdrängers abgeschlossen.
Endress+Hauser
2.
4
3.
2
5
Installation
4.
6
7
A0028694
