Elektrischer Anschluss; Klemmenbelegung - Endress+Hauser Proservo NMS80 Kurzanleitung

Proservo NMS80
6

Elektrischer Anschluss

6.1

Klemmenbelegung

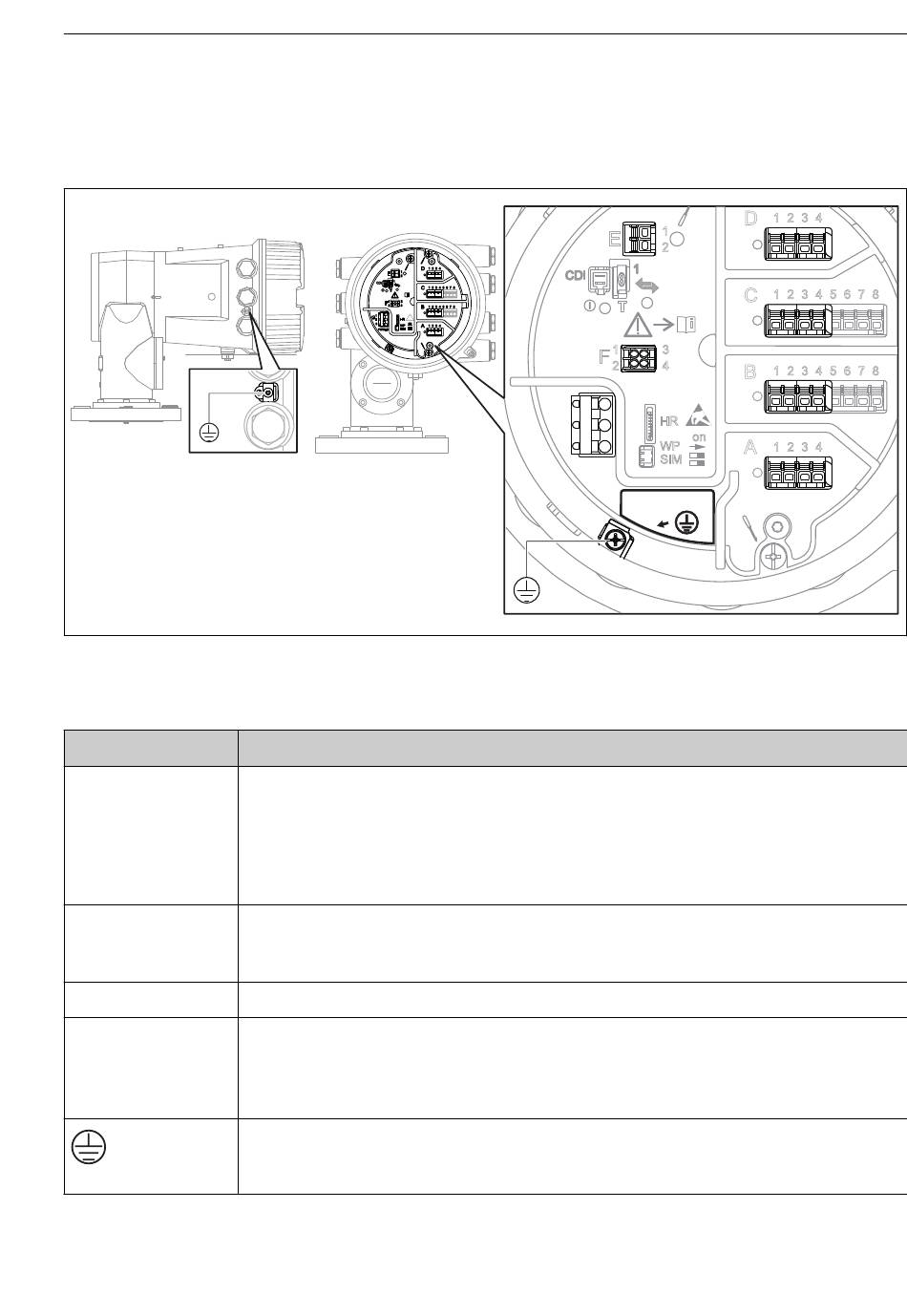

 10 Anschlussklemmenraum (typisches Beispiel) und Erdungsklemmen
Klemmenbereich
A/B/C/D
(Steckplätze für E/A-
Module)
E
F
G
A0018339
Endress+Hauser
1
E
2
1
CDI
i
1 3
F
2 4
1
G
2 HR
3 on
WP
POWER SIM
Modul
Je nach Bestellcode bis zu vier E/A-Module
• An jeden dieser Steckplätze können Module mit vier Klemmen angeschlossen werden.
• Module mit acht Klemmen können an die Steckplätze B oder C angeschlossen werden.

Die genaue Zuordnung der Module zu den Steckplätzen hängt von der Geräteausfüh-
rung ab →  28.
HART Ex i/IS-Schnittstelle
• E1: H+
• E2: H-
Abgesetzte Anzeige (in Vorbereitung)
Spannungsversorgung: 85...264 V
• G1: N
• G2: nicht angeschlossen
• G3: L
Schutzleiteranschluss
D 1 2 3 4
CDI
C
1 2 3 4 5 6 7 8
B
1 2 3 4 5 6 7 8
A 1 2 3 4
1
G
2
3
POWER
AC
Elektrischer Anschluss
D
1
E
2
1
C
i
1 3
F
2 4
B
HR
on
A
WP
SIM
G1 N
AC 85...264 V
G3 L
1 2 3 4
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
1 2 3 4
A0026905
27
