Installation
5.2.5 Einbau über das Kalibrierfenster
Handelt es sich um einen Verdränger mit einem Durchmesser von 50 mm (1,97 in), dann
kann der Verdränger über das Kalibrierfenster eingebaut werden.
Es können ausschließlich die folgenden Verdränger über das Kalibrierfenster eingebaut
werden: 50 mm SUS, 50 mm Alloy C, 50 mm PTFE

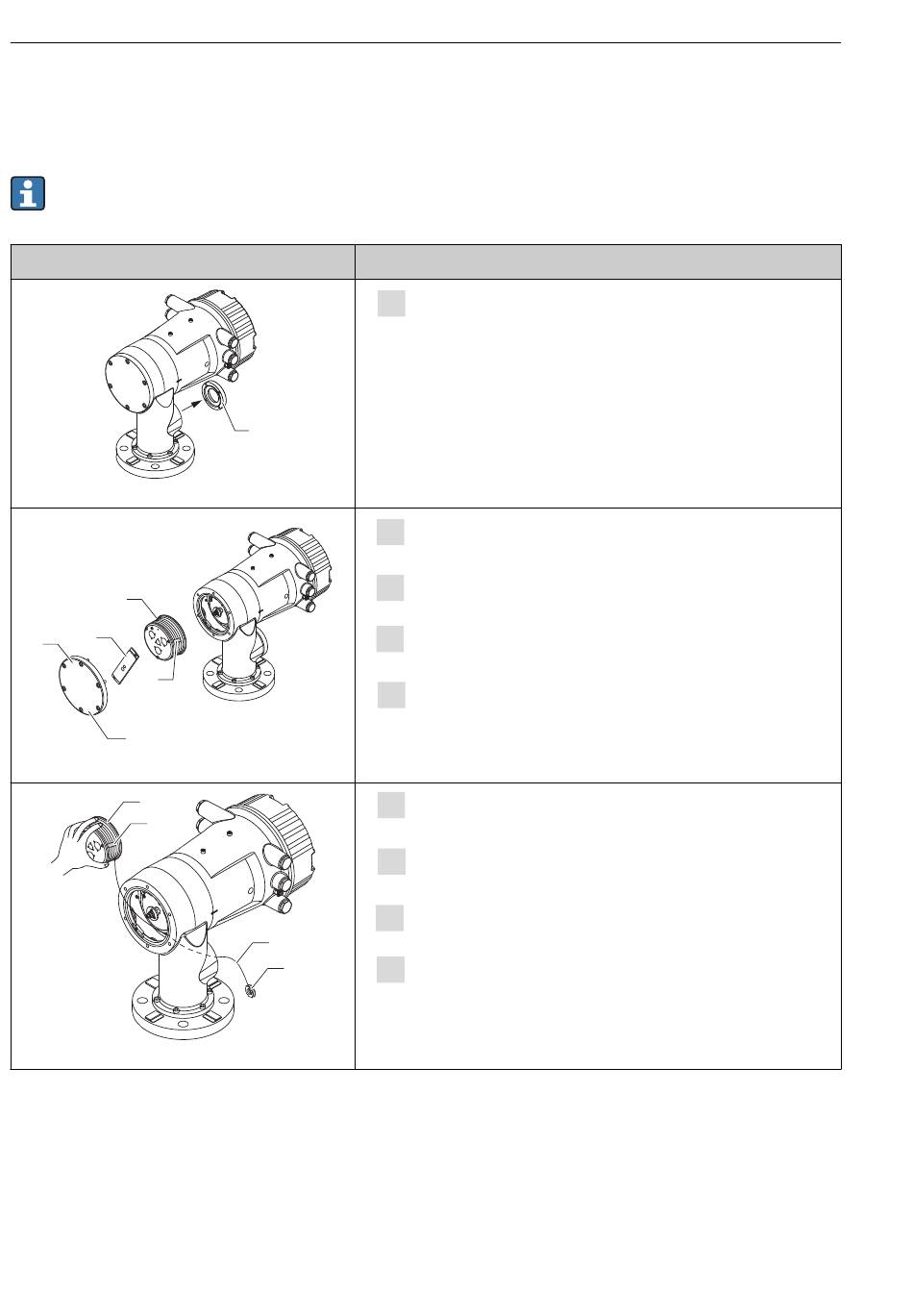

Abbildungen
1
3
4
2
5
1
2
22
Entfernen Sie die Abdeckung des Kalibrierfensters [1].
1.
1
A0030113
Entfernen Sie die M6-Bolzen und Schrauben [5] (M10-Bol-
2.
zen bei Edelstahlgehäusen).
Entfernen Sie die Abdeckung [4] und die Halterung [3].
3.
Entfernen Sie die Messtrommel [1] aus dem Trommelge-
4.
häuse.
Entfernen Sie den Klebestreifen [2], mit dem der Draht gesi-
5.
chert ist.

Behandeln Sie den Messdraht vorsichtig. Er kann knicken.
A0030114
Halten Sie die Messtrommel [1] mit einer Hand, und
6.
wickeln Sie ca. 500 mm (19,69 in) des Messdrahtes [3] ab.
Sichern Sie den Draht [3] vorübergehend mit dem Klebe-
7.
streifen [2].
Führen Sie den Drahtring [4] in das Trommelgehäuse ein.
8.
3
Ziehen Sie den Drahtring durch das Kalibrierfenster.
9.
4

Behandeln Sie den Messdraht vorsichtig.
A0030115
Vorgehensweise
