Rückansicht - EWM Picomig 355 puls TKG Betriebsanleitung

Gerätebeschreibung - Schnellübersicht
Rückansicht
Pos. Symbol
10
11
12
13
14
4.2 Rückansicht
Pos. Symbol
1
2
3
4
5
6
16
Beschreibung 0
Anschlussbuchse, Schweißstrom „-"
• ---------- MIG/MAG-Schweißen: Werkstückanschluss
• ---------- WIG-Schweißen: Schweißstromanschluss für Schweißbrenner
• ---------- E-Hand-Schweißen: Elektrodenhalteranschluss
Anschlussbuchse, Schweißstrom „+"
• ---------- MIG/MAG-Fülldrahtschweißen:
• ---------- WIG-Schweißen:
• ---------- E-Hand-Schweißen:
Eintrittsöffnung Kühlluft
Gerätesteuerung > siehe Kapitel 4.4
Transportgriff
Beschreibung 0
Hauptschalter, Gerät Ein/Aus
Anschlussnippel G¼", Schutzgasanschluss
Austrittsöffnung Kühlluft
Eintrittsöffnung für externe Drahtzufuhr
Vorbereitete Gehäuseöffnung zur Verwendung bei externer Drahtzufuhr.
Netzanschlusskabel > siehe Kapitel 5.1.6
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Werkstückanschluss
Werkstückanschluss

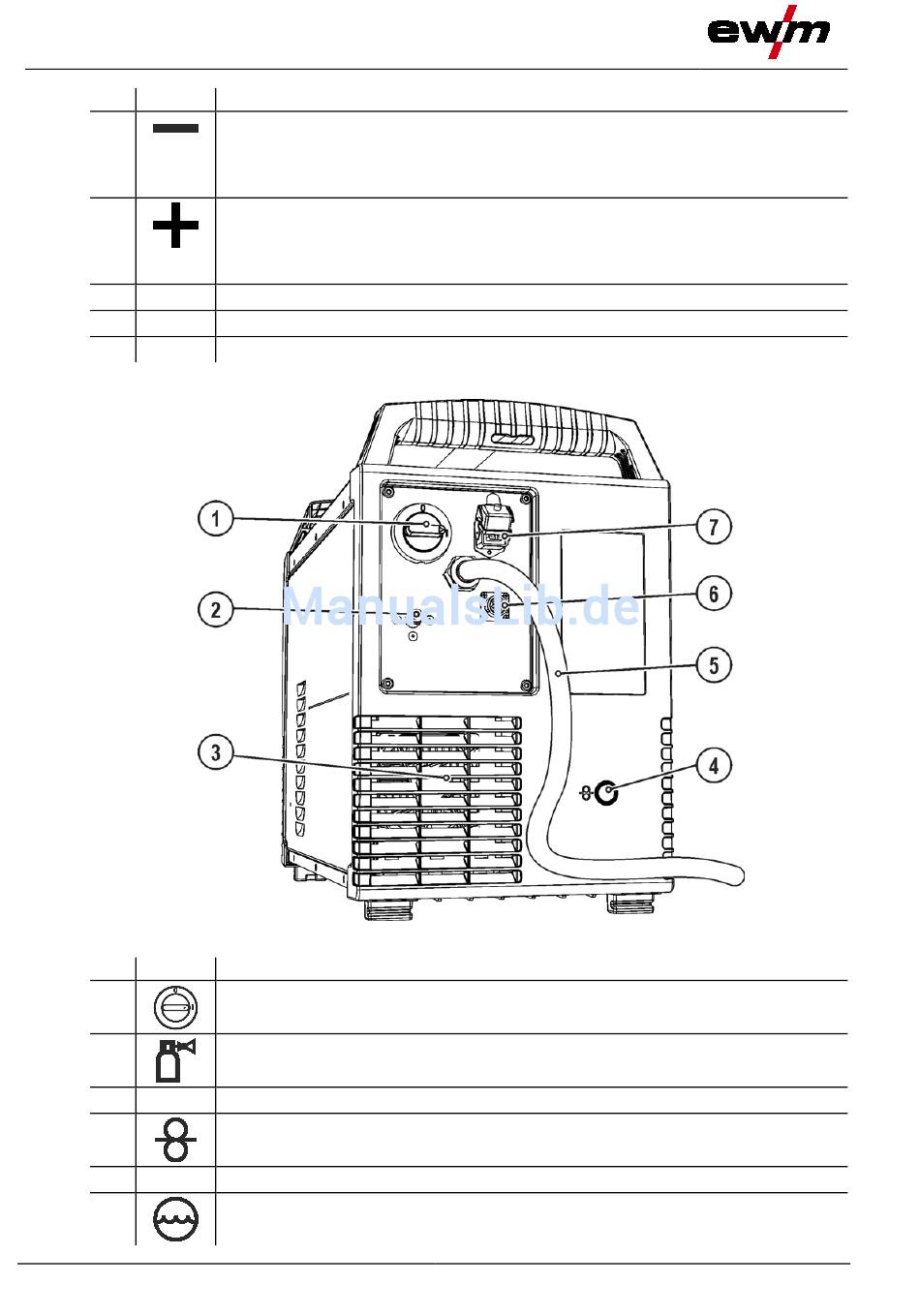

Abbildung 4-2
Werkstückanschluss
