Montage

Zur vollständigen Installation einer Messstelle gehen Sie in dieser Reihenfolge vor:
1. Einbau der Armatur in den Prozess (s. Kapitel 3.3).
2. Wasseranschluss an die Spülstutzen (s. Kapitel 3.3.3)
3. Einbau und Anschluss einer Elektrode (s. Kapitel 3.3.2)
3.1

Messeinrichtung

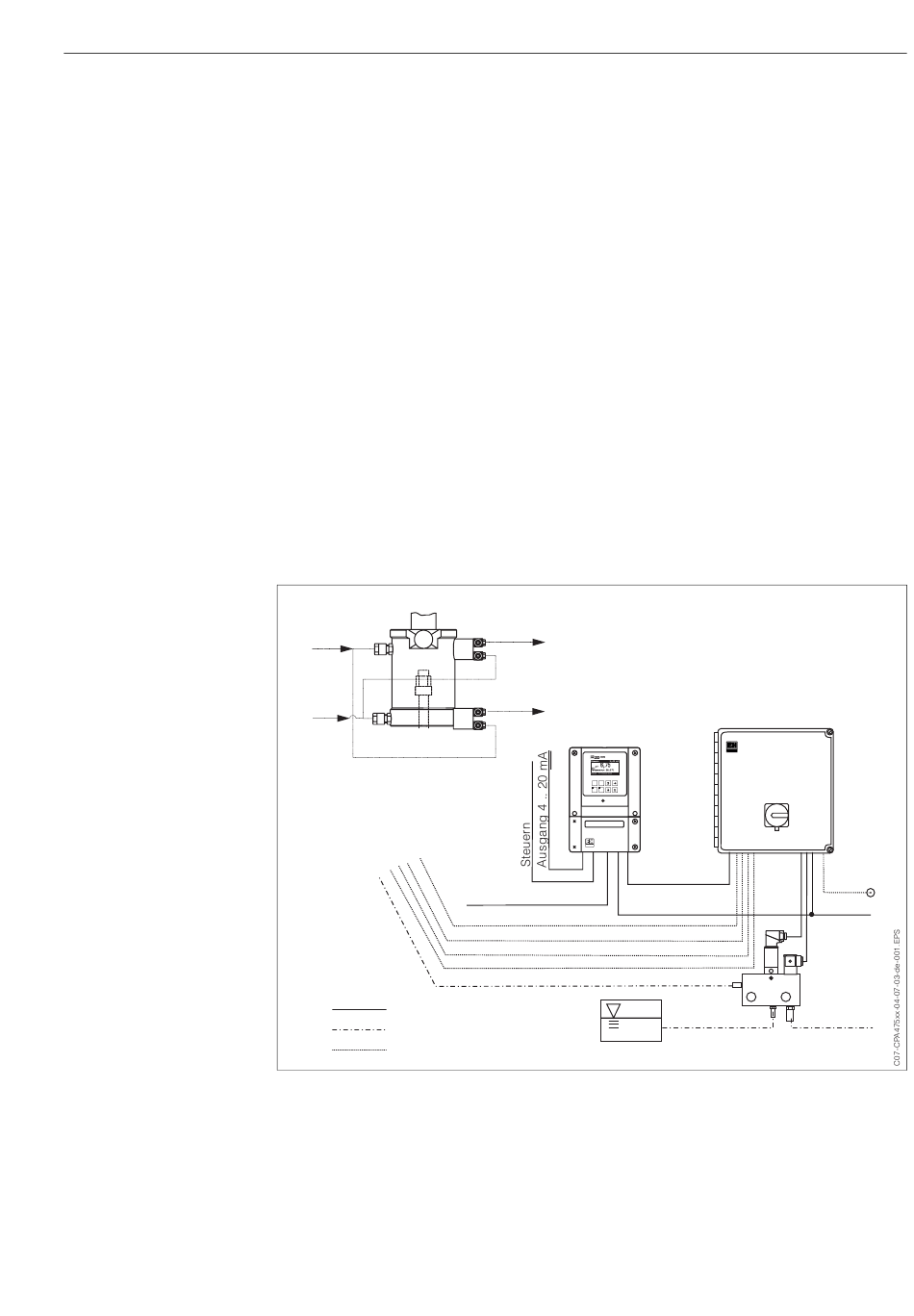

Eine vollständige Messeinrichtung besteht aus:
• Wechselarmatur CleanFit H CPA 475
• 1 pH-Kombielektrode (120 mm Gel-Elektrode oder 225 mm KCl-Elektrode)
• pH/Redox-Messumformer, z.B. Mycom CPM 152, MyPro CPM 431,
Liquisys CPM 223/253
• Messkabel CPK 1, CPK 7 oder CPK 9 (konfektioniert)
Optional:
• Verbindunsgdose VBA zur Messkabelverlängerung
• Messkabel CYK 71 (unkonfektioniert) zur Messkabelverlängerung
• Reinigungseinrichtung CPC 20 mit Injektor CYR 10
Cleanfit H CPA 475
Zuluft
»Messen«
Zuluft
»Wartung«
zur Armatur
elektr. Leitung
Wasser
Druckluft
Rückmeldung
2 »Wartung«
1
Rückmeldung
2
»Messen«
1
CPM 152
Steuerleitungen
CPK 9 Elektrodenkabel
Rückmeldung Wartung
Zuluft Messen
Zuluft Wartung
Rückmeldung Messen
Reiniger
3 Montage
Autoclean CPC 20
Endress+Hauser Endress+Hauser
AUTOCLEAN CPC 20 AUTOCLEAN CPC 20
Druckluft
Stromver-
sorgung
CYR 10
Wasser
