Ausgangssignal
Ausfallsignal
Bürde
Schleichmengen-
unterdrückung
Galvanische Trennung
Schaltausgang
6

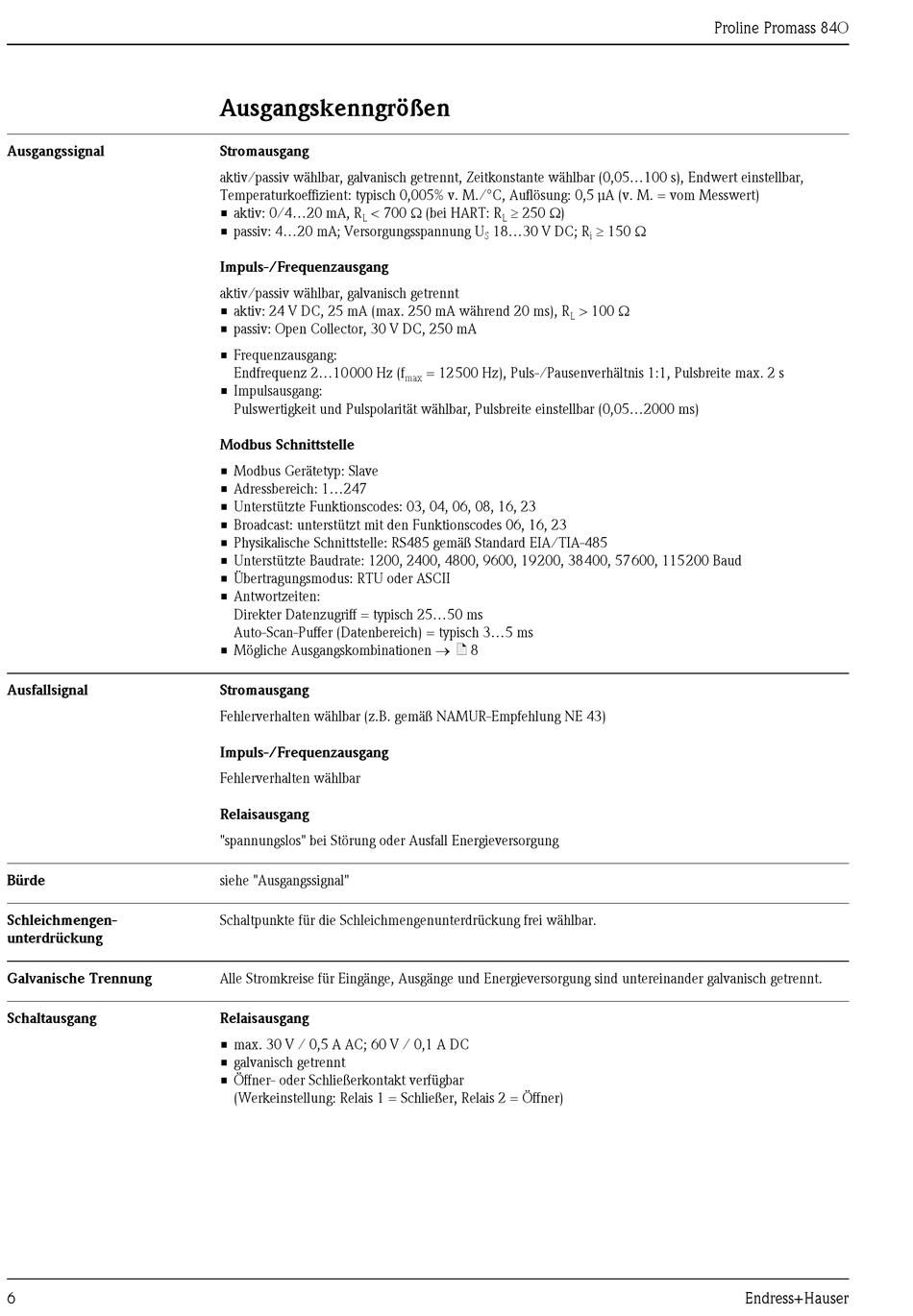

Ausgangskenngrößen
Stromausgang
aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,05...100 s), Endwert einstellbar,
Temperaturkoeffizient: typisch 0,005% v. M./°C, Auflösung: 0,5 μA (v. M. = vom Messwert)
< 700 (bei HART: R
• aktiv: 0/4...20 mA, R
L
• passiv: 4...20 mA; Versorgungsspannung U
Impuls-/Frequenzausgang
aktiv/passiv wählbar, galvanisch getrennt
• aktiv: 24 V DC, 25 mA (max. 250 mA während 20 ms), R
• passiv: Open Collector, 30 V DC, 250 mA
• Frequenzausgang:
Endfrequenz 2...10000 Hz (f
• Impulsausgang:
Pulswertigkeit und Pulspolarität wählbar, Pulsbreite einstellbar (0,05...2000 ms)
Modbus Schnittstelle
• Modbus Gerätetyp: Slave
• Adressbereich: 1...247
• Unterstützte Funktionscodes: 03, 04, 06, 08, 16, 23
• Broadcast: unterstützt mit den Funktionscodes 06, 16, 23
• Physikalische Schnittstelle: RS485 gemäß Standard EIA/TIA-485
• Unterstützte Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Baud
• Übertragungsmodus: RTU oder ASCII
• Antwortzeiten:
Direkter Datenzugriff = typisch 25...50 ms
Auto-Scan-Puffer (Datenbereich) = typisch 3...5 ms
• Mögliche Ausgangskombinationen ä 8
Stromausgang
Fehlerverhalten wählbar (z.B. gemäß NAMUR-Empfehlung NE 43)
Impuls-/Frequenzausgang
Fehlerverhalten wählbar
Relaisausgang
"spannungslos" bei Störung oder Ausfall Energieversorgung
siehe "Ausgangssignal"
Schaltpunkte für die Schleichmengenunterdrückung frei wählbar.
Alle Stromkreise für Eingänge, Ausgänge und Energieversorgung sind untereinander galvanisch getrennt.
Relaisausgang
• max. 30 V / 0,5 A AC; 60 V / 0,1 A DC
• galvanisch getrennt
• Öffner- oder Schließerkontakt verfügbar
(Werkeinstellung: Relais 1 = Schließer, Relais 2 = Öffner)
250 )
L
18...30 V DC; R
S
L
= 12500 Hz), Puls-/Pausenverhältnis 1:1, Pulsbreite max. 2 s
max
Proline Promass 84O
150
i
> 100
