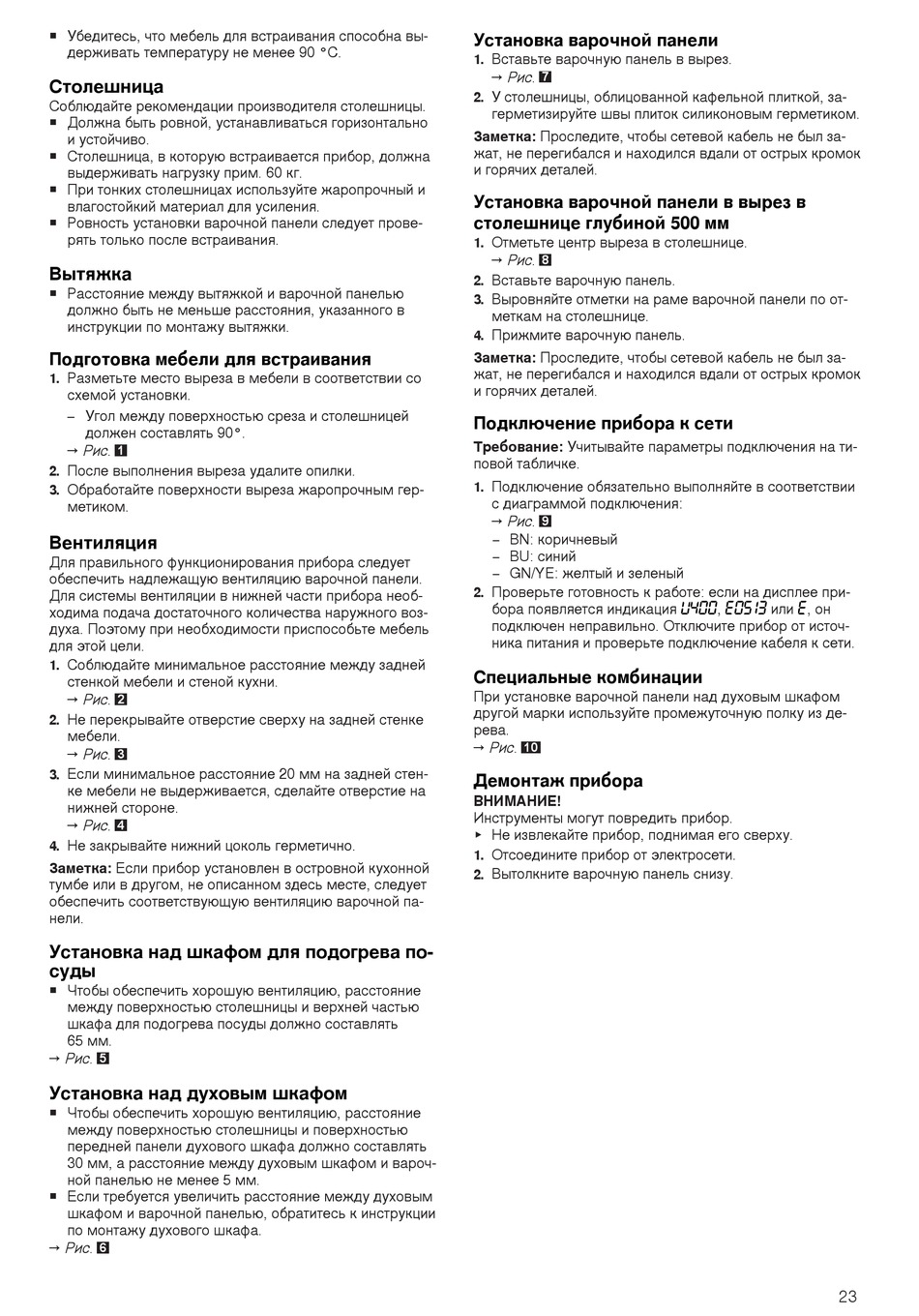

¡ Убедитесь, что мебель для встраивания способна вы-
держивать температуру не менее 90 °C.
Столешница
Соблюдайте рекомендации производителя столешницы.
¡ Должна быть ровной, устанавливаться горизонтально
и устойчиво.
¡ Столешница, в которую встраивается прибор, должна
выдерживать нагрузку прим. 60 кг.
¡ При тонких столешницах используйте жаропрочный и
влагостойкий материал для усиления.
¡ Ровность установки варочной панели следует прове-
рять только после встраивания.
Вытяжка
¡ Расстояние между вытяжкой и варочной панелью
должно быть не меньше расстояния, указанного в
инструкции по монтажу вытяжки.
Подготовка мебели для встраивания
Разметьте место выреза в мебели в соответствии со
1.
схемой установки.
Угол между поверхностью среза и столешницей
‒
должен составлять 90°.
→ Рис.
1
После выполнения выреза удалите опилки.
2.
Обработайте поверхности выреза жаропрочным гер-
3.
метиком.
Вентиляция
Для правильного функционирования прибора следует
обеспечить надлежащую вентиляцию варочной панели.
Для системы вентиляции в нижней части прибора необ-
ходима подача достаточного количества наружного воз-
духа. Поэтому при необходимости приспособьте мебель
для этой цели.
Соблюдайте минимальное расстояние между задней
1.
стенкой мебели и стеной кухни.
→ Рис.
2
Не перекрывайте отверстие сверху на задней стенке
2.
мебели.
→ Рис.
3
Если минимальное расстояние 20 мм на задней стен-
3.
ке мебели не выдерживается, сделайте отверстие на
нижней стороне.
→ Рис.
4
Не закрывайте нижний цоколь герметично.
4.
Заметка: Если прибор установлен в островной кухонной
тумбе или в другом, не описанном здесь месте, следует
обеспечить соответствующую вентиляцию варочной па-
нели.
Установка над шкафом для подогрева по-
суды
¡ Чтобы обеспечить хорошую вентиляцию, расстояние
между поверхностью столешницы и верхней частью
шкафа для подогрева посуды должно составлять
65 мм.
→ Рис.
5
Установка над духовым шкафом
¡ Чтобы обеспечить хорошую вентиляцию, расстояние
между поверхностью столешницы и поверхностью
передней панели духового шкафа должно составлять
30 мм, а расстояние между духовым шкафом и вароч-
ной панелью не менее 5 мм.
¡ Если требуется увеличить расстояние между духовым
шкафом и варочной панелью, обратитесь к инструкции
по монтажу духового шкафа.
→ Рис.
6
Установка варочной панели
Вставьте варочную панель в вырез.
1.
→ Рис.
7
У столешницы, облицованной кафельной плиткой, за-
2.
герметизируйте швы плиток силиконовым герметиком.
Заметка: Проследите, чтобы сетевой кабель не был за-
жат, не перегибался и находился вдали от острых кромок
и горячих деталей.
Установка варочной панели в вырез в
столешнице глубиной 500 мм
Отметьте центр выреза в столешнице.
1.
→ Рис.
8
Вставьте варочную панель.
2.
Выровняйте отметки на раме варочной панели по от-
3.
меткам на столешнице.
Прижмите варочную панель.
4.
Заметка: Проследите, чтобы сетевой кабель не был за-
жат, не перегибался и находился вдали от острых кромок
и горячих деталей.
Подключение прибора к сети
Требование: Учитывайте параметры подключения на ти-
повой табличке.
Подключение обязательно выполняйте в соответствии
1.
с диаграммой подключения:
→ Рис.
9
– BN: коричневый
– BU: синий
– GN/YE: желтый и зеленый
Проверьте готовность к работе: если на дисплее при-
2.
бора появляется индикация
подключен неправильно. Отключите прибор от источ-
ника питания и проверьте подключение кабеля к сети.
Специальные комбинации
При установке варочной панели над духовым шкафом
другой марки используйте промежуточную полку из де-
рева.
→ Рис.
10
Демонтаж прибора
ВНИМАНИЕ!
Инструменты могут повредить прибор.
▶ Не извлекайте прибор, поднимая его сверху.
Отсоедините прибор от электросети.
1.
Вытолкните варочную панель снизу.
2.
, или , он
