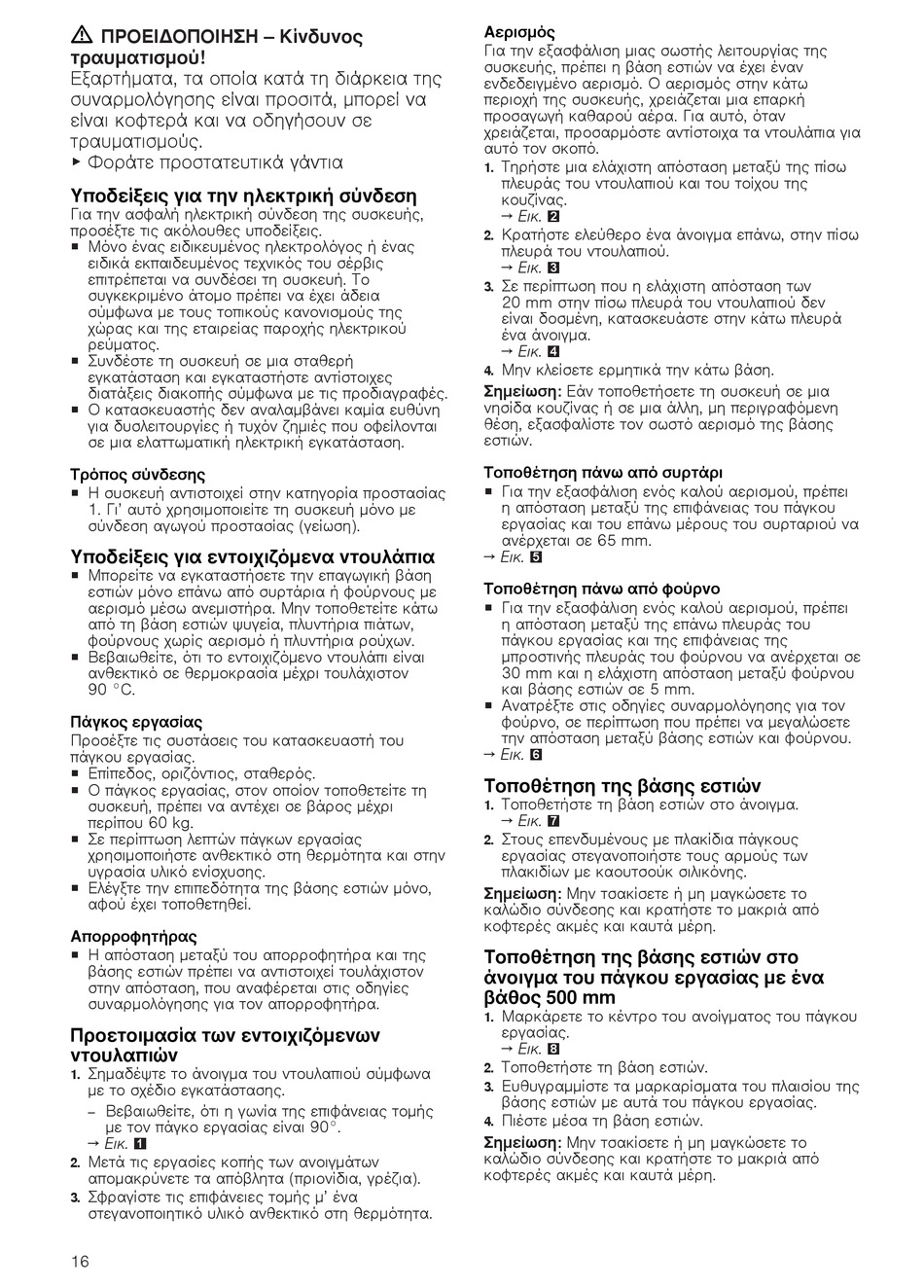

Balay 3EB865XR Montageanleitung Seite 16

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ‒ Κίνδυνος
τραυματισμού!
Εξαρτήματα, τα οποία κατά τη διάρκεια της
συναρμολόγησης είναι προσιτά, μπορεί να
είναι κοφτερά και να οδηγήσουν σε
τραυματισμούς.
▶ Φοράτε προστατευτικά γάντια
Υποδείξεις για την ηλεκτρική σύνδεση
Για την ασφαλή ηλεκτρική σύνδεση της συσκευής,
προσέξτε τις ακόλουθες υποδείξεις.
¡ Μόνο ένας ειδικευμένος ηλεκτρολόγος ή ένας
ειδικά εκπαιδευμένος τεχνικός του σέρβις
επιτρέπεται να συνδέσει τη συσκευή. Το
συγκεκριμένο άτομο πρέπει να έχει άδεια
σύμφωνα με τους τοπικούς κανονισμούς της
χώρας και της εταιρείας παροχής ηλεκτρικού
ρεύματος.
¡ Συνδέστε τη συσκευή σε μια σταθερή
εγκατάσταση και εγκαταστήστε αντίστοιχες
διατάξεις διακοπής σύμφωνα με τις προδιαγραφές.
¡ Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη
για δυσλειτουργίες ή τυχόν ζημιές που οφείλονται
σε μια ελαττωματική ηλεκτρική εγκατάσταση.
Τρόπος σύνδεσης
¡ Η συσκευή αντιστοιχεί στην κατηγορία προστασίας
1. Γι' αυτό χρησιμοποιείτε τη συσκευή μόνο με
σύνδεση αγωγού προστασίας (γείωση).
Υποδείξεις για εντοιχιζόμενα ντουλάπια
¡ Μπορείτε να εγκαταστήσετε την επαγωγική βάση
εστιών μόνο επάνω από συρτάρια ή φούρνους με
αερισμό μέσω ανεμιστήρα. Μην τοποθετείτε κάτω
από τη βάση εστιών ψυγεία, πλυντήρια πιάτων,
φούρνους χωρίς αερισμό ή πλυντήρια ρούχων.
¡ Βεβαιωθείτε, ότι το εντοιχιζόμενο ντουλάπι είναι
ανθεκτικό σε θερμοκρασία μέχρι τουλάχιστον
90 °C.
Πάγκος εργασίας
Προσέξτε τις συστάσεις του κατασκευαστή του
πάγκου εργασίας.
¡ Επίπεδος, οριζόντιος, σταθερός.
¡ Ο πάγκος εργασίας, στον οποίον τοποθετείτε τη
συσκευή, πρέπει να αντέχει σε βάρος μέχρι
περίπου 60 kg.
¡ Σε περίπτωση λεπτών πάγκων εργασίας
χρησιμοποιήστε ανθεκτικό στη θερμότητα και στην
υγρασία υλικό ενίσχυσης.
¡ Ελέγξτε την επιπεδότητα της βάσης εστιών μόνο,
αφού έχει τοποθετηθεί.
Απορροφητήρας
¡ Η απόσταση μεταξύ του απορροφητήρα και της
βάσης εστιών πρέπει να αντιστοιχεί τουλάχιστον
στην απόσταση, που αναφέρεται στις οδηγίες
συναρμολόγησης για τον απορροφητήρα.
Προετοιμασία των εντοιχιζόμενων
ντουλαπιών
Σημαδέψτε το άνοιγμα του ντουλαπιού σύμφωνα
1.
με το σχέδιο εγκατάστασης.
Βεβαιωθείτε, ότι η γωνία της επιφάνειας τομής
‒
με τον πάγκο εργασίας είναι 90°.
→ Εικ.
1
Μετά τις εργασίες κοπής των ανοιγμάτων
2.
απομακρύνετε τα απόβλητα (πριονίδια, γρέζια).
Σφραγίστε τις επιφάνειες τομής μ' ένα
3.
στεγανοποιητικό υλικό ανθεκτικό στη θερμότητα.
16
Αερισμός
Για την εξασφάλιση μιας σωστής λειτουργίας της
συσκευής, πρέπει η βάση εστιών να έχει έναν
ενδεδειγμένο αερισμό. Ο αερισμός στην κάτω
περιοχή της συσκευής, χρειάζεται μια επαρκή
προσαγωγή καθαρού αέρα. Για αυτό, όταν
χρειάζεται, προσαρμόστε αντίστοιχα τα ντουλάπια για
αυτό τον σκοπό.
Τηρήστε μια ελάχιστη απόσταση μεταξύ της πίσω
1.
πλευράς του ντουλαπιού και του τοίχου της
κουζίνας.
→ Εικ.
2
Κρατήστε ελεύθερο ένα άνοιγμα επάνω, στην πίσω
2.
πλευρά του ντουλαπιού.
→ Εικ.
3
Σε περίπτωση που η ελάχιστη απόσταση των
3.
20 mm στην πίσω πλευρά του ντουλαπιού δεν
είναι δοσμένη, κατασκευάστε στην κάτω πλευρά
ένα άνοιγμα.
→ Εικ.
4
Μην κλείσετε ερμητικά την κάτω βάση.
4.
Σημείωση: Εάν τοποθετήσετε τη συσκευή σε μια
νησίδα κουζίνας ή σε μια άλλη, μη περιγραφόμενη
θέση, εξασφαλίστε τον σωστό αερισμό της βάσης
εστιών.
Τοποθέτηση πάνω από συρτάρι
¡ Για την εξασφάλιση ενός καλού αερισμού, πρέπει
η απόσταση μεταξύ της επιφάνειας του πάγκου
εργασίας και του επάνω μέρους του συρταριού να
ανέρχεται σε 65 mm.
→ Εικ.
5
Τοποθέτηση πάνω από φούρνο
¡ Για την εξασφάλιση ενός καλού αερισμού, πρέπει
η απόσταση μεταξύ της επάνω πλευράς του
πάγκου εργασίας και της επιφάνειας της
μπροστινής πλευράς του φούρνου να ανέρχεται σε
30 mm και η ελάχιστη απόσταση μεταξύ φούρνου
και βάσης εστιών σε 5 mm.
¡ Ανατρέξτε στις οδηγίες συναρμολόγησης για τον
φούρνο, σε περίπτωση που πρέπει να μεγαλώσετε
την απόσταση μεταξύ βάσης εστιών και φούρνου.
→ Εικ.
6
Τοποθέτηση της βάσης εστιών
Τοποθετήστε τη βάση εστιών στο άνοιγμα.
1.
→ Εικ.
7
Στους επενδυμένους με πλακίδια πάγκους
2.
εργασίας στεγανοποιήστε τους αρμούς των
πλακιδίων με καουτσούκ σιλικόνης.
Σημείωση: Μην τσακίσετε ή μη μαγκώσετε το
καλώδιο σύνδεσης και κρατήστε το μακριά από
κοφτερές ακμές και καυτά μέρη.
Τοποθέτηση της βάσης εστιών στο
άνοιγμα του πάγκου εργασίας με ένα
βάθος 500 mm
Μαρκάρετε το κέντρο του ανοίγματος του πάγκου
1.
εργασίας.
→ Εικ.
8
Τοποθετήστε τη βάση εστιών.
2.
Ευθυγραμμίστε τα μαρκαρίσματα του πλαισίου της
3.
βάσης εστιών με αυτά του πάγκου εργασίας.
Πιέστε μέσα τη βάση εστιών.
4.
Σημείωση: Μην τσακίσετε ή μη μαγκώσετε το
καλώδιο σύνδεσης και κρατήστε το μακριά από
κοφτερές ακμές και καυτά μέρη.
