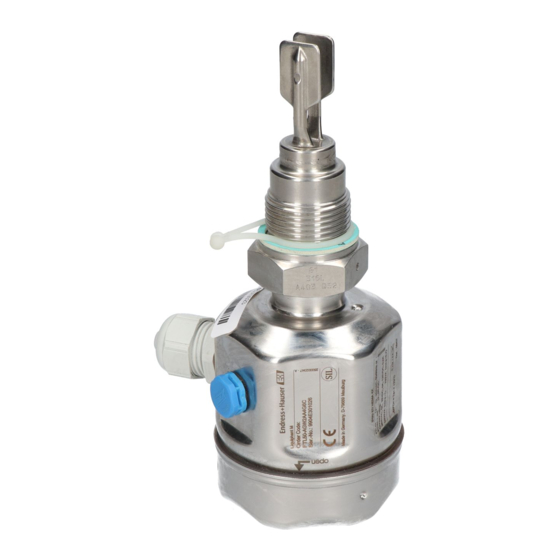

Endress+Hauser Liquiphant M FTL50 Technische Information

Vibrationsgrenzschalter füllstandgrenzschalter für alle flüssigkeiten. einsatz auch im explosionsgefährdeten bereich, in lebensmitteln und pharmaka
Vorschau ausblenden Andere Handbücher für Liquiphant M FTL50:

Werbung

Technische Information
Liquiphant M FTL50(H), FTL51(H)
Vibrationsgrenzschalter
Füllstandgrenzschalter für alle Flüssigkeiten.
Einsatz auch im explosionsgefährdeten Bereich,
in Lebensmitteln und Pharmaka
Einsatzbereiche
Der Liquiphant M ist ein Füllstandgrenzschalter zum
Einsatz in allen Flüssigkeiten
– für Prozesstemperaturen von –50 °C bis 150 °C
– für Drücke bis 100 bar
– für Viskositäten bis 10000 mm
3
– für Dichten 0,5 g/cm
oder 0,7 g/cm
andere Einstellungen auf Anfrage
– Schaumdetektion auf Anfrage
TI328F/00/de
Die Funktion wird nicht beeinflusst durch Strömungen,
Turbulenzen, Luftblasen, Schaum, Vibration, Feststoff-
anteile oder Ansatz, daher ist der Liquiphant ein idealer
Ersatz für Schwimmerschalter.
FTL50:
Kompakte Bauform, günstig auch zum Einbau in Rohrlei-
tungen und beengten Einbauverhältnissen
FTL51:
Mit Verlängerungsrohr bis 3 m
(6 m auf Anfrage)
FTL50H, FTL51H:
Mit polierter Schwinggabel und leicht zu reinigenden
Prozessanschlüssen und Gehäusen für Lebensmittel- und
Pharmabereich.
Zum Einsatz in sehr aggressiven Flüssigkeiten steht der
hochkorrosionsbeständige Werkstoff AlloyC4 (2.4610)
für die Schwinggabel und den Prozessanschluss zur Ver-
fügung.
Die Zündschutzarten EEx ia, EEx de und EEx d ermögli-
chen den Einsatz in explosionsgefährdeten Bereichen.
Vorteile auf einen Blick
• Einsatz in Sicherheitssystemen mit Anforderungen
• Große Auswahl an Prozessanschlüssen: universell ein-
• Vielfalt an Elektroniken, z.B. NAMUR-, Relais-, Thy-
• PROFIBUS PA-Protokoll: zur Inbetriebnahme und
• Kein Abgleich: rasche und kostengünstige Inbetrieb-
2
/s
• Keine mechanisch bewegten Teile: wartungsfrei, kein
3
,
• Überwachung der Schwinggabel auf Beschädigung:
• FDA konformes Material (PFA Edlon)
an die funktionale Sicherheit bis SIL2/SIL3 gemäß
IEC 61508/IEC 61511-1
setzbar
ristor-, PFM- Signal-Ausgang: passender Anschluss für
jede Prozesssteuerung
Wartung
nahme
Verschleiß, lange Lebensdauer
funktionssicher
