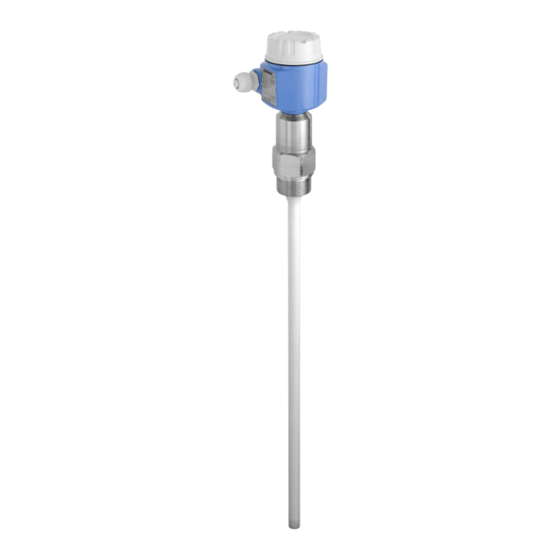

Endress+Hauser Solicap M FTI55 Kurzanleitung
Kapazitiver füllstandsgrenzschalter
Vorschau ausblenden
Andere Handbücher für Solicap M FTI55:
- Betriebsanleitung (88 Seiten) ,
- Technische information (48 Seiten) ,
- Anleitung (13 Seiten)
Verwandte Anleitungen für Endress+Hauser Solicap M FTI55
Inhaltszusammenfassung für Endress+Hauser Solicap M FTI55
- Seite 1 Products Solutions Services KA01485F/00/DE/01.20 71538383 2021-09-01 Kurzanleitung Solicap M FTI55 Kapazitiver Füllstandsgrenzschalter...
-
Seite 2: Zugehörige Dokumentation
Zugehörige Dokumentation Solicap M FTI55 Zugehörige Dokumentation Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Hinweise zum Dokument Darstellungskonventionen 2.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. -
Seite 3: Elektrische Symbole
Solicap M FTI55 Hinweise zum Dokument WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann. VORSICHT Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu leichter oder mittelschwerer Körperverletzung führen kann. -
Seite 4: Zertifikate
Hinweise zum Dokument Solicap M FTI55 Sichtkontrolle 1, 2, 3, ... Positionsnummern A, B, C, ... Ansichten Dokumentation 2.2.1 Technische Information EMV-Prüfungen TI00241F Nivotester FTL325N TI00353F Nivotester FTL375N TI00361F 2.2.2 Zertifikate ATEX Sicherheitshinweise Solicap M FTI55 • II 1 D Ex ia IIIC T80°C T 130°C Da... -
Seite 5: Grundlegende Sicherheitshinweise
Solicap M FTI55 Grundlegende Sicherheitshinweise Einbaupläne (Control Drawings) (CSA und FM) • Solicap M FTI55 ZD00222F • Solicap M FTI55 CSA IS ZD00225F CRN-Registrierung CRN 0F12978.5 Andere AD2000: Das mediumsberührende Material (316L) entspricht AD2000 – W0/W2 2.2.3 Patente Dieses Produkt ist durch mindestens eines der folgenden Patente geschützt: •... -
Seite 6: Produktsicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Auflagen. Es ist kon- form zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelis- tet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. Warenannahme und Produktidentifizierung Warenannahme Prüfen, ob Verpackung oder Inhalt beschädigt sind. -
Seite 7: Allgemeine Hinweise Und Vorsichtsmaßnahmen
Solicap M FTI55 Montagebedingungen Montagebedingungen Montagebedingungen 5.1.1 Allgemeine Hinweise und Vorsichtsmaßnahmen HINWEIS Befüllen des Silos. ‣ Der Befüllstrom darf nicht auf die Sonde gerichtet sein. HINWEIS Winkel des Materialflusses. ‣ Bei der Bestimmung des Einbauortes oder der Länge des Sondenstabs ist auf den erwarte- ten Winkel des Materialflusses und des Auslasstrichters zu achten. - Seite 8 Montagebedingungen Solicap M FTI55 α ≥500 (19.7) ≥500 (19.7) α A0043999 α Neigungswinkel FTI55 FTI56 Abstand zum Befüllpunkt Wärmedämmung Endress+Hauser...
-
Seite 9: Sensor Montieren
Solicap M FTI55 Montagebedingungen 5.1.2 Sensor montieren Der Solicap M FTI55 kann eingebaut werden: • von oben • von der Seite HINWEIS Wird der Sondenstab im Bereich des Füllgutstroms montiert, kann dies zu einem fehler- haften Gerätebetrieb führen! ‣ Sonde in ausreichendem Abstand zum Füllgutstrom montieren. - Seite 10 Montagebedingungen Solicap M FTI55 25 (0.98) 300 (11.8) A0044000 1 Montagebeispiele. Maßeinheit mm (in) Zur Detektion des maximalen Grenzstands Zur Detektion des minimalen Grenzstands Die Schutzhaube schützt den Sondenstab vor herabstürzendem Material oder mechanischer Beanspru- chung am Auslass. Für den Fall, dass es zu leichten Ablagerungen auf der Silowand kommen sollte, ist die Gewindemuffe intern verschweißt.
- Seite 11 Solicap M FTI55 Montagebedingungen A0044001 Metallplatte mit Gewindemuffe Wärmedämmung Einbau der Sonde in einem Silo mit Kunststoffwänden Wenn die Sonde in einem Silo mit Kunststoffwänden installiert wird, muss als Gegenelektrode eine Metallplatte an der Außenseite des Silos angebracht werden. Diese Platte kann quadra- tisch oder rund sein.
- Seite 12 Montagebedingungen Solicap M FTI55 5.1.3 Einbau der Sonde, falls es zu Ablagerungen kommt Die Ablagerung auf dem Sondenstab kann eine Verzerrung des Messergebnisses verursachen. Funktion zur aktiven Ansatzkompensation nutzen. Eine Reinigung des Sondenstabs ist nicht notwendig. A0044008 5.1.4 Sondenlänge und Mindestbedeckung Für Sondenlängentoleranzen siehe TI01556F.
-
Seite 13: Einbauhinweise
Solicap M FTI55 Montagebedingungen A0044003 Mindestbedeckung Es ist auf die Abhängigkeit zwischen der relativen Dielektrizitätskonstante ε und der Mindestlänge des Sondenstabs, die bedeckt sein muss, zu achten. Mindestlänge des Sondenstabs (L ), die bedeckt sein muss • 25 mm (0,98 in) für ein elektrisch leitfähiges Produkt •... - Seite 14 Montagebedingungen Solicap M FTI55 Gehäuse ausrichten 1 → 2 → ...270° PH-2 A0042107 A0042108 ‣ ‣ Klemmverschraubung lösen. Gehäuse in der benötigten Posi- tion ausrichten. PH-2 A0042109 ‣ Klemmverschraubung mit einem Anzugsmoment < 1 Nm (0,74 lbf ft) fest- ziehen.
-
Seite 15: Elektrischer Anschluss
Solicap M FTI55 Elektrischer Anschluss Elektrischer Anschluss Vor dem Anschließen der Spannungsversorgung müssen folgende Bedingungen erfüllt sein: • Die Versorgungsspannung muss mit den auf dem Typenschild angegebenen Daten übereinstimmen • Versorgungsspannung vor dem Einschalten des Geräts ausschalten • Potenzialausgleich an die Erdungsklemme auf dem Sensor anschließen Wenn die Sonde in explosionsgefährdeten Bereichen eingesetzt wird, sind die nationalen... -
Seite 16: Kabeleinführung
Elektrischer Anschluss Solicap M FTI55 Kabeleinführungen • Messing vernickelt: ⌀d = 7 … 10,5 mm (0,28 … 0,41 in) • Synthetisches Material: ⌀d = 5 … 10 mm (0,2 … 0,38 in) • Edelstahl: ⌀d = 7 … 12 mm (0,28 … 0,47 in) 6.1.3... - Seite 17 Solicap M FTI55 Elektrischer Anschluss Ex d-Schutz, gasdichte Prozessdichtung • Aluminiumgehäuse F13 mit gasdichter Prozessdichtung • Aluminiumgehäuse T13, mit getrenntem Anschlussraum Elektronikeinsatz an die Spannungsversorgung anschließen: A0040635 Gehäusedeckel abschrauben. Gehäusedeckel entfernen. Kabelverschraubung lösen. Kabel einführen. Elektronikeinsatz an die Spannungsversorgung im Gehäuse T13 anschließen:...
-
Seite 18: Messgerät Anschließen
Elektrischer Anschluss Solicap M FTI55 A0040637 Gehäusedeckel abschrauben. Gehäusedeckel entfernen. Kabelverschraubung lösen. Kabel einführen. Messgerät anschließen Mögliche Messgeräte: • 2-Draht-, AC-Elektronikeinsatz FEI51 • DC PNP-Elektronikeinsatz FEI52 • 3-Draht-, AC-Elektronikeinsatz FEI53 • AC- und DC-Elektronikeinsatz FEI54 mit Relaisausgang • SIL2/SIL3-Elektronikeinsatz FEI55 •... -
Seite 19: Messgerät Einschalten
Solicap M FTI55 Inbetriebnahme Inbetriebnahme Einbau und Funktionskontrolle Siehe Betriebsanleitung → 2 Messgerät einschalten Zum Einschalten des Messgerätes und Einrichten des Elektronikeinsatzes siehe Betriebs- anleitung → 2, Kapitel zur Inbetriebnahme. Endress+Hauser... - Seite 20 *71538383* 71538383 www.addresses.endress.com...
