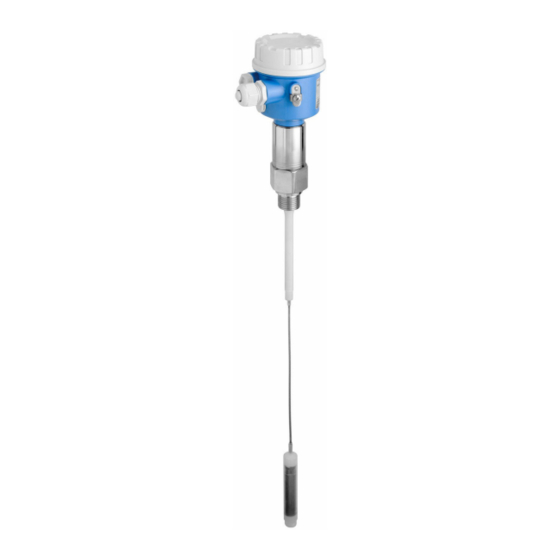

Endress+Hauser Solicap M FTI56 Kurzanleitung
Kapazitiver füllstandsgrenzschalter
Vorschau ausblenden
Andere Handbücher für Solicap M FTI56:
- Betriebsanleitung (88 Seiten) ,
- Technische information (48 Seiten) ,
- Anleitung (13 Seiten)
Verwandte Anleitungen für Endress+Hauser Solicap M FTI56
Inhaltszusammenfassung für Endress+Hauser Solicap M FTI56

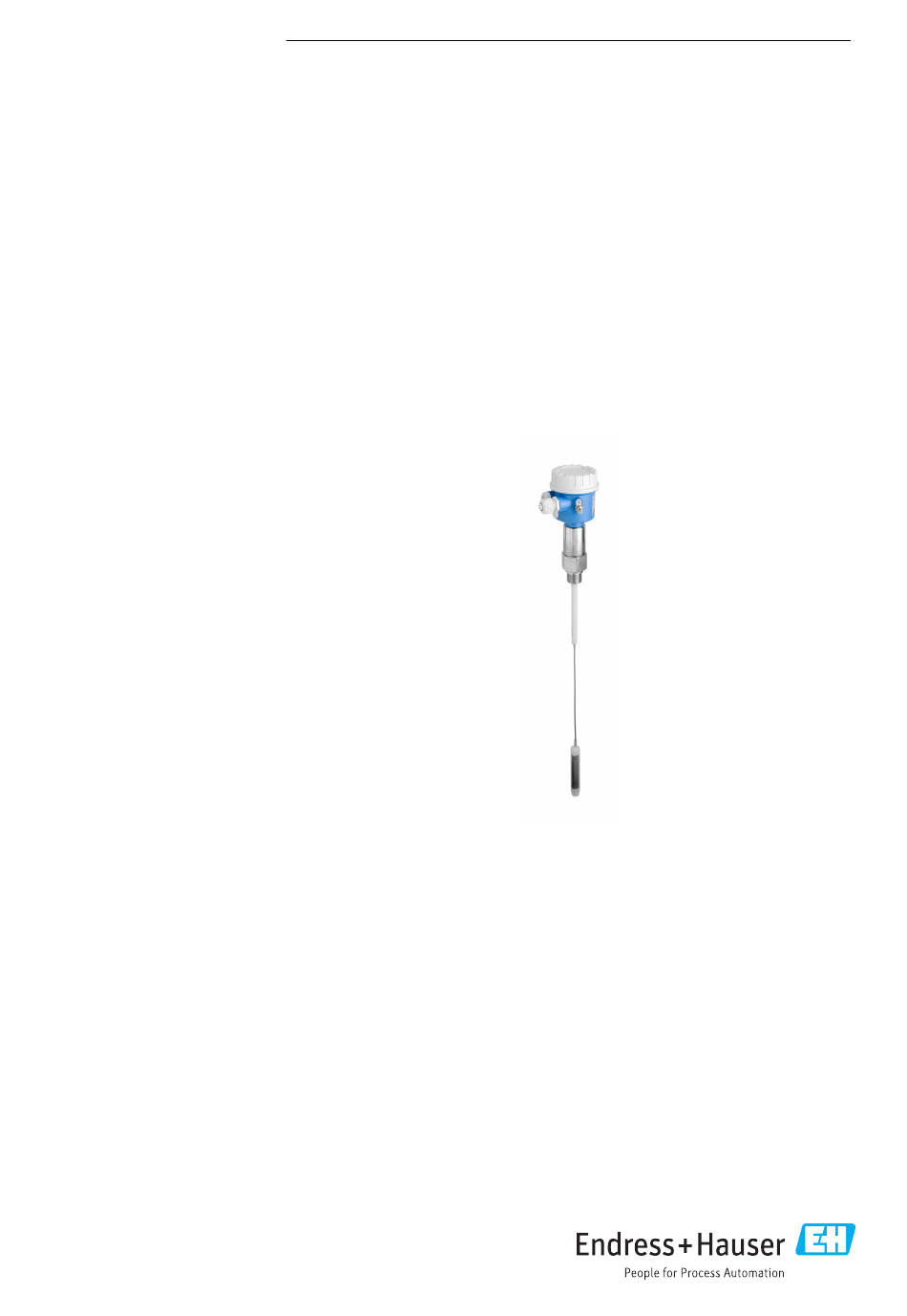

- Seite 1 Products Solutions Services KA01487F/00/DE/01.20 71538384 2021-09-01 Kurzanleitung Solicap M FTI56 Kapazitiver Füllstandsgrenzschalter...
-
Seite 2: Zugehörige Dokumentation
Zugehörige Dokumentation Solicap M FTI56 Zugehörige Dokumentation Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Hinweise zum Dokument Darstellungskonventionen 2.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. -
Seite 3: Elektrische Symbole
Solicap M FTI56 Hinweise zum Dokument WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann. VORSICHT Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu leichter oder mittelschwerer Körperverletzung führen kann. - Seite 4 Hinweise zum Dokument Solicap M FTI56 Sichtkontrolle 1, 2, 3, ... Positionsnummern A, B, C, ... Ansichten Dokumentation 2.5.1 Technische Information EMV-Prüfungen TI00241F Nivotester FTL325N TI00353F Nivotester FTL375N TI00361F 2.5.2 Zertifikate ATEX Sicherheitshinweise Solicap M FTI55 • II 1 D Ex ia IIIC T80°C T 130°C Da...
-
Seite 5: Grundlegende Sicherheitshinweise
Solicap M FTI56 Grundlegende Sicherheitshinweise Einbaupläne (Control Drawings) (CSA und FM) • Solicap M FTI55 ZD00222F • Solicap M FTI55 CSA IS ZD00225F CRN-Registrierung CRN 0F12978.5 Andere AD2000: Das mediumsberührende Material (316L) entspricht AD2000 – W0/W2 2.5.3 Patente Dieses Produkt ist durch mindestens eines der folgenden Patente geschützt: •... -
Seite 6: Produktsicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Auflagen. Es ist kon- form zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelis- tet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. Warenannahme und Produktidentifizierung Warenannahme Prüfen, ob Verpackung oder Inhalt beschädigt sind. -
Seite 7: Montagebedingungen
Solicap M FTI56 Montagebedingungen Montagebedingungen Allgemeine Hinweise und Vorsichtsmaßnahmen HINWEIS Befüllen des Silos. ‣ Der Befüllstrom darf nicht auf die Sonde gerichtet sein. HINWEIS Winkel des Materialflusses. ‣ Bei der Bestimmung des Einbauortes oder der Länge des Sondenstabs ist auf den erwarte- ten Winkel des Materialflusses und des Auslasstrichters zu achten. -
Seite 8: Sensor Montieren
Montagebedingungen Solicap M FTI56 α ≥500 (19.7) ≥500 (19.7) α A0043999 α Neigungswinkel FTI55 FTI56 Abstand zum Befüllpunkt Wärmedämmung Sensor montieren Endress+Hauser... - Seite 9 Solicap M FTI56 Montagebedingungen HINWEIS Wird das Sondenseil im Bereich des Füllgutstroms montiert, kann dies zu einem fehler- haften Gerätebetrieb führen! ‣ Sonde in ausreichendem Abstand zum Füllgutstrom montieren. HINWEIS Das Sondenseil darf die Wand des Metallbehälters nicht berühren! ‣...
- Seite 10 5.2.2 Grobkörnige Schüttgüter In Silos mit extrem grobkörnigen oder extrem abrasiven Schüttgütern wird der Einsatz eines Solicap M FTI56 nur zur Detektion des maximalen Grenzstands empfohlen. 5.2.3 Abstand zwischen den Seilsonden Um auszuschließen, dass sich die Seilsonden gegenseitig stören, ist ein Mindestabstand von 0,5 m zwischen den Seilsonden einzuhalten.
- Seite 11 Solicap M FTI56 Montagebedingungen A0044006 2 Montage in einer Silowand aus Beton Stahlplatte A0044007 3 Montage in einer Silowand aus Beton im Fall von Kondensation Stahlplatte Wärmedämmung 5.2.5 Montage in Kunststoffbehältern Beim Einbau in einem Silo aus Kunststoff ist eine Gegenelektrode auf der Außenseite des Silos zu installieren und zwar auf der gleichen Höhe wie das Straffgewicht.
- Seite 12 Montagebedingungen Solicap M FTI56 A0044009 4 Montage der Sonde in Kunststoffbehältern Erdungsanschluss Elektrisches HF-Feld Oberflächenbereich z. B. 1 m (10,7 ft Metallische Gegenelektrode Abstand von 1 m (3,3 ft) Straffgewicht Einbauhinweise HINWEIS Sondenisolierung während des Einbaus nicht beschädigen! ‣...
- Seite 13 Solicap M FTI56 Montagebedingungen A0040476 5.3.1 Gehäuse ausrichten Das Gehäuse kann um 270 ° gedreht werden, um die Kabeleinführung auszurichten. Um das Eindringen von Feuchtigkeit zu verhindern, Anschlussleitung vor der Kabelverschraubung nach unten verlegen und mit einem Kabelbinder sichern. Dies empfiehlt sich insbesondere bei einer Montage im Freien.
-
Seite 14: Elektrischer Anschluss
Elektrischer Anschluss Solicap M FTI56 PH-2 A0042109 ‣ Klemmverschraubung mit einem Anzugsmoment < 1 Nm (0,74 lbf ft) fest- ziehen. Die Klemmverschraubung zum Ausrichten des Gehäuses T13 befindet sich im Elektro- nikraum. 5.3.2 Sondengehäuse abdichten Sicherstellen, dass die Abdeckung abgedichtet ist. - Seite 15 Solicap M FTI56 Elektrischer Anschluss Potenzialausgleich an der äußeren Erdungsklemme des Gehäuses (T13, F13, F16, F17, F27) anschließen. Im Fall des Edelstahlgehäuses F15 kann die Erdungsklemme auch im Gehäuse untergebracht sein. Weitere Sicherheitshinweise sind der separaten Dokumentation für Anwendungen in explosionsgefährdeten Bereichen zu entnehmen.
-
Seite 16: Verdrahtung Und Anschluss
Elektrischer Anschluss Solicap M FTI56 PIN-Belegung beim Stecker M12 A0011175 Positives Potenzial Nicht belegt Negatives Potenzial Masse 6.1.4 Kabeleinführung Kabelverschraubung M20x1,5 nur für Ex d-Kabeleinführung M20 Es sind zwei Kabelverschraubungen im Lieferumfang enthalten. Kabeleinführung • G½ • NPT½ • NPT¾... - Seite 17 Solicap M FTI56 Elektrischer Anschluss A0040635 Gehäusedeckel abschrauben. Gehäusedeckel entfernen. Kabelverschraubung lösen. Kabel einführen. Elektronikeinsatz an die Spannungsversorgung im Gehäuse T13 anschließen: Endress+Hauser...
-
Seite 18: Messgerät Anschließen
Elektrischer Anschluss Solicap M FTI56 A0040637 Gehäusedeckel abschrauben. Gehäusedeckel entfernen. Kabelverschraubung lösen. Kabel einführen. Messgerät anschließen Mögliche Messgeräte: • 2-Draht-, AC-Elektronikeinsatz FEI51 • DC PNP-Elektronikeinsatz FEI52 • 3-Draht-, AC-Elektronikeinsatz FEI53 • AC- und DC-Elektronikeinsatz FEI54 mit Relaisausgang • SIL2/SIL3-Elektronikeinsatz FEI55 •... -
Seite 19: Messgerät Einschalten
Solicap M FTI56 Inbetriebnahme Inbetriebnahme Einbau und Funktionskontrolle Siehe Betriebsanleitung → 2 Messgerät einschalten Zum Einschalten des Messgerätes und Einrichten des Elektronikeinsatzes siehe Betriebs- anleitung → 2, Kapitel zur Inbetriebnahme. Endress+Hauser... - Seite 20 *71538384* 71538384 www.addresses.endress.com...
