- Seite 1 BEDIENUNGSANLEITUNG MS196018 Hinweis: Nach den Grundsätzen der nachhaltigen Entwicklung können wir Maschinen bei Bedarf modifizieren und werden sie nicht erneut benachrichtigen. Es hängt alles vom tatsächlichen Produkt ab.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Produktbeschreibung .................... Sicherheitsvorkehrungen und Warnungen ..............Installationsanweisungen ..................Gebrauchsanweisung .................... Routinewartung .................... -
Seite 3: Produktbeschreibung

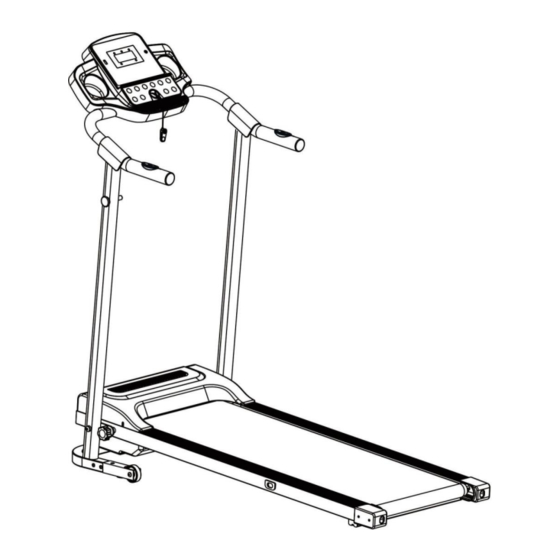

1. Produktbeschreibung A. Laufband für den Heimgebrauch: Konsole Griffabdeckung Ziehring Aufrechte Spalte Motorabdeckung Pflaumenknopf Laufgürtel Seitenschiene Endkappe Hauptparameter und Teileliste Haupttechnische Parameter Parameternamen Beschreibung Eingangsspannung AC 220-240V(50/60Hz) Motorleistung 1.5PS Geschwindigkeit 1.0-12 Km/h Lauffläche 350*1000 mm Maximales Benutzergewicht 100KG Erweiterte Abmessungen 1360*585*1230mm Packliste Name... -
Seite 4: Sicherheitsvorkehrungen Und Warnungen
2. Sicherheitsvorkehrungen und Warnungen Tipps: Stellen Sie vor dem Zusammenklappen des Laufbandes sicher, dass der Gradient "Null" ist. Hinweis: Bitte lesen Sie die Anweisungen vor Gebrauch sorgfältig durch. Verwenden und lagern Sie das Laufband in Innenräumen, vermeiden Sie Feuchtigkeit und können Sie es nicht mit Wasser verschütten. - Seite 5 ---- Andernfalls kann es zu Undichtigkeiten kommen und in Flammen aufgehen. Nicht verwenden, wenn das Netzkabel beschädigt oder der Netzstecker lose ist. ---- Andernfalls kommt es zu einem elektrischen Schlag, einem Kurzschluss oder einem Brand. Das Netzkabel nicht beschädigen oder mit Gewalt verbiegen oder umkehren. Stellen Sie keine schweren Gegenstände auf die Maschine, klemmen Sie die Stromleitung nicht fest.
- Seite 6 Bodenschutzsystem! Dieses Produkt muss geerdet sein. Wenn die Maschine nicht funktioniert, bietet die Erdung einen guten Kanal für elektrischen Strom, um das Risiko eines Stromschlags zu verringern. Dieses Produkt ist mit einem Netzstecker mit Erdungsleiter und Stecker ausgestattet. Stecken Sie den Stecker vollständig in die Standardbuchse.
-
Seite 7: Installationsanweisungen
3. Installationsanweisungen Bei der Installation einfach zuerst alle Schrauben befestigen und dann die Schrauben festziehen, wenn die Installation des Rahmens abgeschlossen ist. 1. Stellen Sie die Maschine flach auf den Boden. Entfernen Sie den Knopf im Bild unten. Stellen Sie die Säulen und die Konsole in die im Bild unten gezeigte Richtung. - Seite 8 2. Entfernen Sie die vorinstallierten Schrauben M8*22. Verwenden Sie einen 5# Sechskantschlüssel und schrauben Sie M6*12, um die Basis mit den Lochstellen zu verriegeln und zu befestigen. Dann die Schraube M8*22 wieder anbringen. M8*22 M6*12 3. Halten Sie die linke und rechte Säule fest, verwenden Sie den 5# Sechskantschlüssel und die Schraube M8*55 und die Unterlegscheibe, um den Konsolenrahmen an den Säulen zu verriegeln (Ziehen Sie alle Schrauben in den obigen Schritten fest und beachten Sie, dass Sie das Kabel nicht an der Säule festklemmen müssen).
- Seite 9 5. Entfernen Sie die hinter der Konsole vorinstallierten Schrauben mit dem Zahlenschlüssel, stellen Sie die Konsole auf den gewünschten Winkel ein und befestigen Sie die Konsole mit 2 Knöpfen (in der Zubehörtasche). Entfernen Sie die vorinstallierten Schrauben Stellen Sie die Konsole ein und befestigen Sie sie mit 2 Knöpfen in der Zubehörtasche...
-
Seite 10: Faltanleitung
Faltanleitung 1. Entfernen Sie den Pflaumenknopf (A). 2. Schrauben Sie den Pflaumenknopf am Basisstützrahmen (B) fest. 3. Heben Sie das Laufdeck an und verriegeln Sie das Laufdeck mit dem Zugstift (C). Pflaumenknopf Zugstift... -
Seite 11: Gebrauchsanweisung
4. Gebrauchsanweisung Laufband benutzen Stecken Sie den Netzstecker richtig ein und schalten Sie den Schalter ein (in roter Farbe) (1). Wenn das Licht an ist, ertönt ein Piepton und der Bildschirm leuchtet auf. Bitte halten Sie den Sicherheitsschlüssel von Kindern fern, wenn das Laufband nicht benutzt wird. Bitte stellen Sie die Silikonölflasche an Stellen auf, die Kinder nicht erreichen können. -
Seite 12: Anzeige Funktion
3. Modus Taste Drücken Sie im Standby-Modus diese Taste, um die Optionen von 3 verschiedenen Countdown- Laufmodi zu wechseln: Zeit-Countdown-Laufmodus, Distanz-Countdown-Laufmodus und Kalorien- Countdown-Laufmodus. 4. Geschwindigkeit Taste ± Verwenden Sie diese Tasten, um die Geschwindigkeit des Laufbands einzustellen. Drücken Sie „+“, um die Geschwindigkeit zu erhöhen, und „-“, um die Geschwindigkeit zu verringern. -
Seite 13: Automatisches Programm
Automatisches Programm Jedes Programm ist in 10 Segmente unterteilt, und die Laufzeit jedes Segments des Programms ist gleichmäßig verteilt. Es folgt eine Form der Zeitverteilung von 12 Programmen. Zeit Setze Zeit / 10 = Laufzeit jeder Periode Programme GESCHW. GESCHW. GESCHW. -
Seite 14: Übersetzung Von Fehlercodes
Übersetzung von Fehlercodes Fehlercode Beschreibung Lösung Kommunikation abnormal: Mögliche Ursache: Die Kommunikation zwischen dem unteren Wenn die Stromversorgung Controller und der Konsole ist blockiert. Überprüfen Sie jede eingeschaltet ist, ist die Verbindung zwischen Controller und Konsole. Stellen Sie sicher, Verbindung zwischen dem dass jeder Kern vollständig eingesteckt ist. -
Seite 15: Spezialschmiermittel Für Laufriemen
Spezialschmiermittel für Laufriemen Das Trittbrett und der Laufriemen dieses elektrischen Laufbandes wurden im Werk geschmiert. Die Reibung zwischen dem Laufband und dem Trittbrett hat einen großen Einfluss auf die Lebensdauer und die Leistung des elektrischen Laufbandes. Daher ist ein regelmäßiger Schmiermittelauftrag erforderlich. - Seite 16 C. Wenn Sie feststellen, dass der Laufbandriemen und der Mehrkeilriemen durch den sofortigen Schritt zum Stillstand kommen, der Motor jedoch noch läuft, zeigt dies an, dass der Mehrkeilriemen locker ist und entsprechende Einstellungen vorgenommen werden müssen, um die sichere Verwendung zu erleichtern Schritt 2: Verwenden Sie einen Schraubenschlüssel, um die Schrauben an der Motorbasis entsprechend dem Zustand einzustellen.
- Seite 17 USER’S MANUAL MS196018 Note: Following the principles of sustainable development, we may modify machines when necessary and will not notify again. It all depends on the actual product.
- Seite 18 Contents Product Brief ......................Security Precautions and Warnings................Installation Instructions ..................Using Instructions ....................Routine Maintenance...................
-
Seite 19: Product Brief
1. Product Brief Main parameters and parts list Main technical parameters Parameters Names Description Input power voltage AC 220-240V(50/60Hz) Motor power 1.5HP Speed 1.0-12 Km/h Running surface 350*1000 mm Max user weight 100KG Expand dimensions 1360*585*1230mm Packing list units Name Complete machine Accessory Bag Handle cover... -
Seite 20: Security Precautions And Warnings
2. Security Precautions and Warnings Tips: Before folding the treadmill, make sure that the gradient is "zero". Notice: Please read the instructions carefully before use. Indoor using and storing the treadmill, avoid dampness, and cannot be spilled by water. ... - Seite 21 heating appliance. ----Otherwise may cause the leakage and burst into flames. Don't use when the power cord is damaged or power plug pin is loose. ----Otherwise will lead to an electric shock, short circuit or fire. Don't damage or bent by force or reverse the power cord. Don’t place heavy objects on machine, don't clamp the power line.
- Seite 22 Ground protection system! This product must be grounded. If the machine is dysfunctional, grounding will provide a good channel for electric current, in order to reduce the electric shock risk. This product is equipped with power plug with grounding conductor and plug. Completely insert the plug to standard socket.
-
Seite 23: Installation Instructions
3. Installation Instructions When installing, simple fix all screws first, then tighten the screws when the installation of frame is done. 1. Put the machine flat on the ground. Remove the knob in the picture below. Then stand the columns and console with the direction shown in the picture below. Pull pin... - Seite 24 Remove the preinstalled screws M8*22. Use 5# hexagon wrench and screw M6*12 to lock and fix the base with the hole sites. Then install screw M8*22 back. M8*22 M6*12 Hold left& right columns, use 5# hexagon wrench and screw M8*55 and arc washer to lock the console frame on the columns (Tighten all screws in above steps, and please notice not to clamp the cable by column).
- Seite 25 5. Remove the screws pre-installed behind the console with the Combination wrench, adjust the console to the angle you like, and then use 2 knobs (put in the accessory bag) to fix the console; Remove the pre-installed screws Adjust the console, fix it with 2 knobs in the accessory bag 6.
-
Seite 26: Using Instructions
Folding instructions 1. Remove the plum knob(A). 2. Screw the plum knob on the base supporting frame(B). 3. Lift the running deck and use the pull pin to lock the running deck(C). knob Plum Pull pin 4. Using Instructions Using treadmill Insert the power plug properly and turn on the switch (in red color) (1). -
Seite 27: Display Function
Safety key function Disconnect the safety key, "E7" shows on the screen. The treadmill stops gradually, and a Di alarm sound is let out. Put the safety key back, all the data will be cleared in 2 seconds. Under any circumstance, the treadmill will stop when disconnect the safety key. There will be prompt information on the screen. -
Seite 28: Automatic Program
Automatic program Each program is divided into 10 segments, and the running time of each segment of the program is evenly distributed. Following is a form of time distribution of 12 programs. Time Set time / 10 = Running time of each period Program SPEED SPEED... -
Seite 29: Routine Maintenance
Translation of Error Codes Error code Description Solution Communication Abnormal: Possible Cause: the communication between the lower controller and when the power is on, the console is blocked, check each joint between the controller and connection between lower console, make sure that each core is fully plugged in. Check the connection line, replace it if it’s damaged. - Seite 30 Running belt specialized lubricant This electric treadmill’s running board and running belt has been lubricated in factory. Friction between the running belt and running board has a great influence to the using life and the performance of the electric treadmill, therefore regular applying of lubricant is needed. We advise you to check the board regularly.
- Seite 31 Multi-wedge Belt Tension Adjusting When you use the treadmill for a long time, the multi-wedge belt becomes loose because of the abrasion, then you have to do some appropriate adjustment to facilitate the safe use. Judgment: the feeling of running with the occasional pause phenomenon, which indicating that the treadmill belt or multi-wedge belt are a little loose and further affirmation need to be made.
