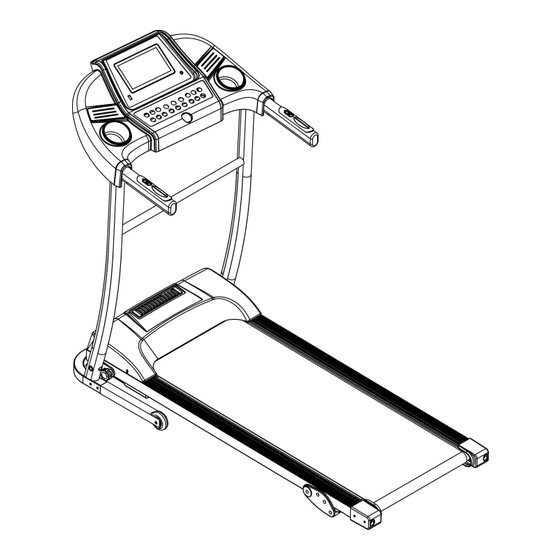

- Seite 1 BEDIENUNGSANLEITUNG MS195415 Hinweis: Nach den Grundsätzen der nachhaltigen Entwicklung können wir Maschinen bei Bedarf modifizieren und werden sie nicht erneut benachrichtigen. Es hängt alles vom tatsächlichen Produkt ab.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Produktbeschreibung....................Sicherheitsvorkehrungen und Warnungen............. Installationsanweisungen..................Gebrauchsanweisung..................... Routinewartung..................... -
Seite 3: Produktbeschreibung
1. Produktbeschreibung A. Laufband für den Heimgebrauch: Hauptparameter und Teileliste Haupttechnische Parameter Parameternamen Beschreibung Eingangsspannung AC 220-240V(50/60Hz) Motorleistung 1.5PS Geschwindigkeit 0.8-12 Km/h Lauffläche 400*1100 mm Maximales Benutzergewicht 100KG Erweiterte Abmessungen 1400*615*1050mm Packliste Name Einheit Menge Komplette Maschine Satz Zubehörtasche Stück Liste der Zubehörtaschen Name Menge... -
Seite 4: Sicherheitsvorkehrungen Und Warnungen
2. Sicherheitsvorkehrungen und Warnungen Tipps: Stellen Sie vor dem Zusammenklappen des Laufbandes sicher, dass der Gradient "Null" ist. Hinweis: Bitte lesen Sie die Anweisungen vor Gebrauch sorgfältig durch. Verwenden und lagern Sie das Laufband in Innenräumen, vermeiden Sie Feuchtigkeit und können Sie es nicht mit Wasser verschütten. - Seite 5 ---- Andernfalls kann es zu Undichtigkeiten kommen und in Flammen aufgehen. Nicht verwenden, wenn das Netzkabel beschädigt oder der Netzstecker lose ist. ---- Andernfalls kommt es zu einem elektrischen Schlag, einem Kurzschluss oder einem Brand. Das Netzkabel nicht beschädigen oder mit Gewalt verbiegen oder umkehren. Stellen Sie keine schweren Gegenstände auf die Maschine, klemmen Sie die Stromleitung nicht fest.
- Seite 6 Bodenschutzsystem! Dieses Produkt muss geerdet sein. Wenn die Maschine nicht funktioniert, bietet die Erdung einen guten Kanal für elektrischen Strom, um das Risiko eines Stromschlags zu verringern. Dieses Produkt ist mit einem Netzstecker mit Erdungsleiter und Stecker ausgestattet. Stecken Sie den Stecker vollständig in die Standardbuchse.
-
Seite 7: Installationsanweisungen
3. Installationsanweisungen Bei der Installation einfach zuerst alle Schrauben befestigen und dann die Schrauben festziehen, wenn die Installation des Rahmens abgeschlossen ist. Name Menge Komplette Maschine 1 Stück Innensechskantschlüssel 1 Stück Innensechskantschlüssel 1 Stück Zahlenschlüssel 1 Stück Sicherheitsschlüssel 1 Stück Silikonöl 1 Stück MP3-Kabel... - Seite 8 2. Entfernen Sie die vorinstallierten Schrauben M8*22. Verwenden Sie einen 5# Sechskantschlüssel und schrauben Sie M6*12, um die Basis zu verriegeln und zu befestigen (zwei Schrauben für jede Seite). Installieren Sie dann die Schraube M8*22 wieder. M8*22 M6*12 3. Halten Sie die linke und rechte Säule fest, verwenden Sie den 6# Sechskantschlüssel und die Schraube M8*25, um den Konsolenrahmen an den Säulen zu verriegeln (Ziehen Sie alle Schrauben in den obigen Schritten fest und beachten Sie, dass Sie das Kabel nicht an der Säule festklemmen müssen).
-
Seite 9: Faltanleitung
5. Setzen Sie den Sicherheitsschlüssel auf das Bild mit dem gelben Bereich und drücken Sie die Starttaste, um das Laufband zu starten. (Hinweis: Das Laufband kann nur gestartet werden, wenn der Sicherheitsschlüssel auf dem gelben Bereich der Konsole liegt.) Der Sicherheitsschlüssel ist rot. -
Seite 10: Gebrauchsanweisung
4. Gebrauchsanweisung Laufband benutzen Stecken Sie den Netzstecker richtig ein und schalten Sie den Schalter ein (in roter Farbe) (1). Wenn das Licht an ist, ertönt ein Piepton und der Bildschirm leuchtet auf. Bitte halten Sie den Sicherheitsschlüssel von Kindern fern, wenn das Laufband nicht benutzt wird. Bitte stellen Sie die Silikonölflasche an Stellen auf, die Kinder nicht erreichen können. -
Seite 11: Anzeige Funktion
3. Modus Taste Im Standby-Modus können Sie durch Drücken dieser Taste die Optionen von 3 verschiedenen Countdown-Laufmodi wechseln: Zeit-Countdown-Laufmodus, Distanz-Countdown-Laufmodus und Kalorien-Countdown-Laufmodus. 4. Lautstärke ± Taste Wenn Sie mit einem Mobiltelefon verbunden sind, drücken Sie „+“, um die Lautstärke zu erhöhen, und drücken Sie „-“, um die Lautstärke zu verringern. -
Seite 12: Automatisches Programm
Automatisches Programm Jedes Programm ist in 10 Segmente unterteilt, und die Laufzeit jedes Segments des Programms ist gleichmäßig verteilt. Es folgt eine Form der Zeitverteilung von 12 Programmen. Zeit Setze Zeit / 10 = Laufzeit jeder Periode Programme GESCHW. GESCHW. GESCHW. -
Seite 13: Übersetzung Von Fehlercodes
Übersetzung von Fehlercodes Fehlercode Beschreibung Lösung Kommunikation abnormal: Mögliche Ursache: Die Kommunikation zwischen dem unteren Wenn die Stromversorgung Controller und der Konsole ist blockiert. Überprüfen Sie jede eingeschaltet ist, ist die Verbindung zwischen Controller und Konsole. Stellen Sie sicher, Verbindung zwischen dem dass jeder Kern vollständig eingesteckt ist. -
Seite 14: Spezialschmiermittel Für Laufriemen
Spezialschmiermittel für Laufriemen Das Trittbrett und der Laufriemen dieses elektrischen Laufbandes wurden im Werk geschmiert. Die Reibung zwischen dem Laufband und dem Trittbrett hat einen großen Einfluss auf die Lebensdauer und die Leistung des elektrischen Laufbandes. Daher ist ein regelmäßiger Schmiermittelauftrag erforderlich. - Seite 15 C. Wenn Sie feststellen, dass der Laufbandriemen und der Mehrkeilriemen durch den sofortigen Schritt zum Stillstand kommen, der Motor jedoch noch läuft, zeigt dies an, dass der Mehrkeilriemen locker ist und entsprechende Einstellungen vorgenommen werden müssen, um die sichere Verwendung zu erleichtern Schritt 2: Verwenden Sie einen Schraubenschlüssel, um die Schrauben an der Motorbasis entsprechend dem Zustand einzustellen.
- Seite 16 USER’S MANUAL MS195415 Note: Following the principles of sustainable development, we may modify machines when necessary and will not notify again. It all depends on the actual product.
- Seite 17 Contents Product Brief......................Security Precautions and Warnings................ Installation Instructions..................Using Instructions....................Routine Maintenance....................
-
Seite 18: Product Brief
1. Product Brief A. Single function home use treadmill: Main parameters and parts list Main technical parameters Parameters Names Description Input power voltage AC 220-240V(50/60Hz) Motor power 1.5HP Speed 0.8-12 Km/h Running surface 400*1100 mm Max user weight 100KG Expand dimensions 1400*615*1050mm Packing list Name... -
Seite 19: Security Precautions And Warnings
2. Security Precautions and Warnings Tips: Before folding the treadmill, make sure that the gradient is "zero". Please read the instructions carefully before use. Notice: Indoor using and storing the treadmill, avoid dampness, and cannot be spilled by water. ... - Seite 20 heating appliance. ----Otherwise may cause the leakage and burst into flames. Don't use when the power cord is damaged or power plug pin is loose. ----Otherwise will lead to an electric shock, short circuit or fire. Don't damage or bent by force or reverse the power cord. Don’t place heavy objects on machine, don't clamp the power line.
- Seite 21 Ground protection system! This product must be grounded. If the machine is dysfunctional, grounding will provide a good channel for electric current, in order to reduce the electric shock risk. This product is equipped with power plug with grounding conductor and plug. Completely insert the plug to standard socket.
-
Seite 22: Installation Instructions
3. Installation Instructions When installing, simple fix all screws first, then tighten the screws when the installation of frame is done. Name Complete Machine 6mm inner hexagon wrench 5mm inner hexagon wrench Combination wrench Safety key Silicone oil MP3 cable 4PCS Screw M6*12 Screw M8*25... - Seite 23 2. Remove the preinstalled screws M8*22. Use 5# hexagon wrench and screw M6*12 to lock and fix the base (two screws for each side). Then install the screw M8*22 back. M8*22 M6*12 3. Hold left& right columns, use 6# hexagon wrench and screw M8*25 to lock the console frame on the columns (Tighten all screws in above steps, and please notice not to clamp the cable by column).
-
Seite 24: Folding Instructions
5. Put the safety key on the picture showing yellow area, then press the start button to start the treadmill. (Notice: The treadmill can only start when the safety key is put on the yellow area on the console.) Safety key is in red color. -
Seite 25: Using Instructions
4. Using Instructions Using treadmill Insert the power plug properly and turn on the switch (in red color) (1). When the light is on, there will be a beep sound, and then the screen will light up. Please keep the safety key away from children when the treadmill is not in use. Please put the silicon oil bottle in places children cannot reach. -
Seite 26: Display Function
3. Mode key In standby mode, pressing this key can cycle the options of 3 different countdown running mode: time countdown running mode, distance countdown running mode and calorie countdown running mode. 4. Volume ± When connected with mobile phone, press “+” to turn the volume up and press “-”... -
Seite 27: Automatic Program
Automatic program Each program is divided into 10 segments, and the running time of each segment of the program is evenly distributed. Following is a form of time distribution of 12 programs. Time Set time / 10 = running time of each period Programs SPEED SPEED... -
Seite 28: Routine Maintenance
Translation of Error Codes Error code Description Solution Communication Abnormal: Possible Cause: the communication between the lower controller when the power is on, the and console is blocked, check each joint between the controller and connection between lower console, make sure that each core is fully plugged in. Check the controller and the console is connection line, replace it if it’s damaged. - Seite 29 Running belt specialized lubricant This electric treadmill’s running board and running belt has been lubricated in factory. Friction between the running belt and running board has a great influence to the using life and the performance of the electric treadmill, therefore regular applying of lubricant is needed. We advise you to check the board regularly.
- Seite 30 C. If you observe that the instantaneous step makes the treadmill belt and multi-wedge belt stop, but the motor is still running, it indicates that the multi-wedge belt is loose and appropriate adjustments must be made to facilitate the safe use Step 2: Use a wrench to adjust the screws on the motor base according the condition.
