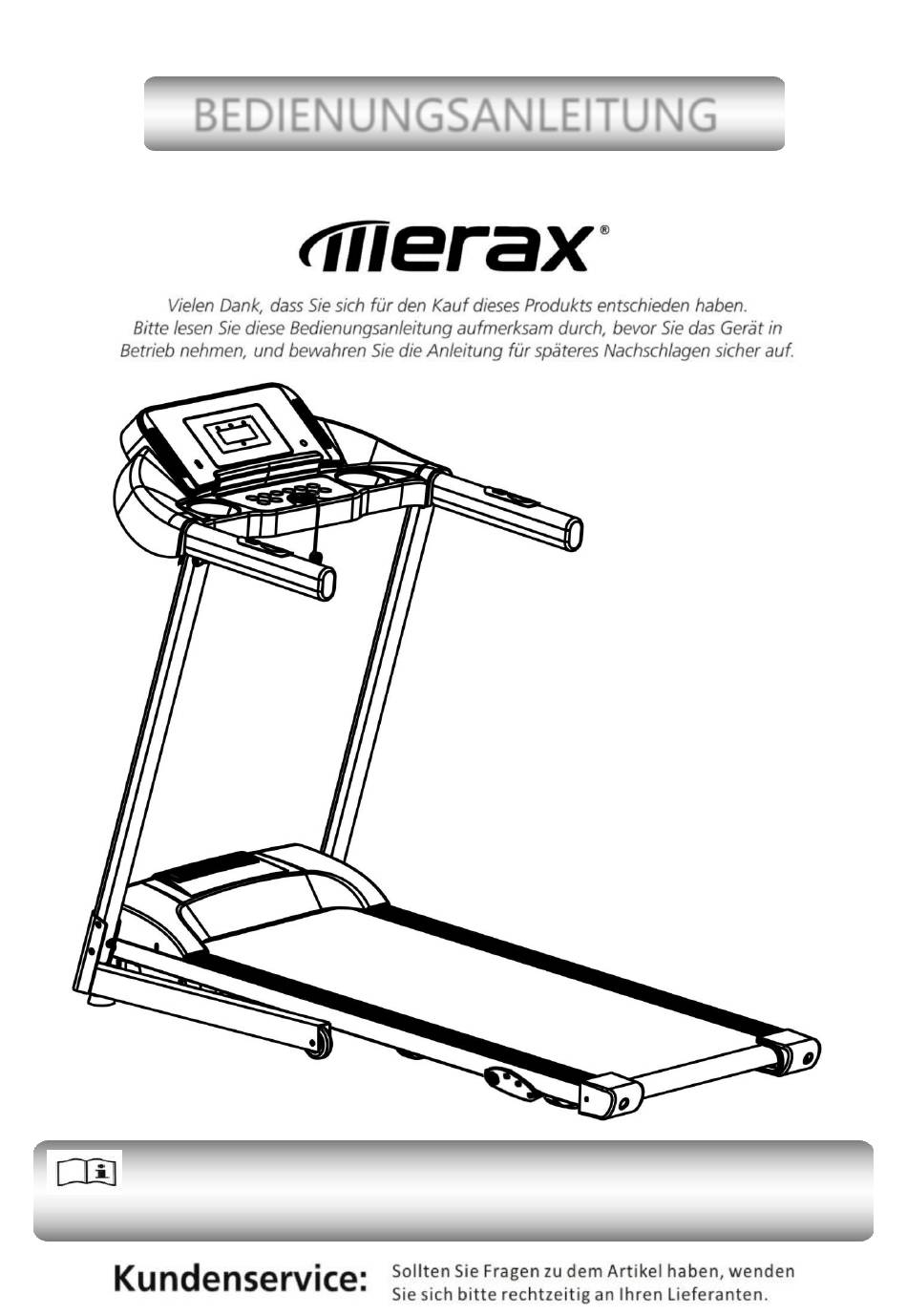

- Seite 1 BEDIENUNGSANLEITUNG MS194446 Hinweis: Nach den Grundsätzen der nachhaltigen Entwicklung können wir Maschinen bei Bedarf modifizieren und werden sie nicht erneut benachrichtigen. Es hängt alles vom tatsächlichen Produkt ab.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Produktbeschreibung ..................Sicherheitsvorkehrungen und Warnungen .............. Installationsanweisungen..................Gebrauchsanweisung ..................Routinewartung .................... -
Seite 3: Produktbeschreibung

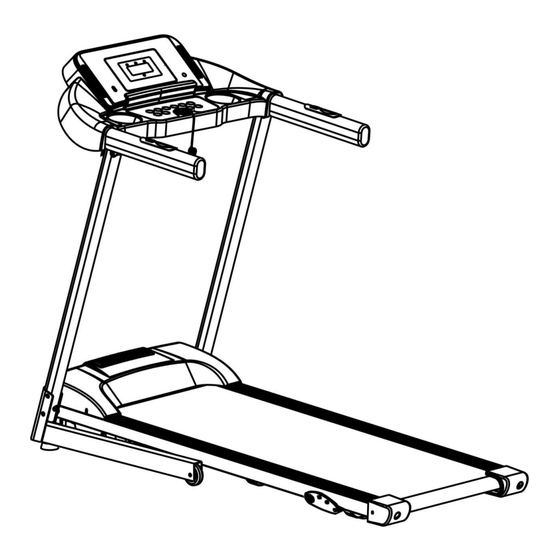

1. Produktbeschreibung A. Laufband für den Heimgebrauch: Konsole Aufrechte Spalte Motorabdeckung Seitenschiene Laufgürtel Endkappe Hauptparameter und Teileliste Haupttechnische Parameter Parameternamen Beschreibung Eingangsspannung 220-240V(50-60Hz) Motorleistung 2.5PS Geschwindigkeit 1.0-16.0km/h Lauffläche 405*1100mm Maximales Benutzergewicht 110kg Erweiterte Abmessungen 1380*685*1085mm Packliste Name Einheit Menge Komplette Maschine Satz Zubehörtasche Satz... -
Seite 4: Sicherheitsvorkehrungen Und Warnungen
2. Sicherheitsvorkehrungen und Warnungen Tipps: Stellen Sie vor dem Zusammenklappen des Laufbandes sicher, dass der Gradient "Null" ist. Bitte lesen Sie die Anweisungen vor Gebrauch sorgfältig durch. Hinweis: Verwenden und lagern Sie das Laufband in Innenräumen, vermeiden Sie Feuchtigkeit und können Sie es nicht mit Wasser verschütten. - Seite 5 ---- Andernfalls kann es zu Undichtigkeiten kommen und in Flammen aufgehen. Nicht verwenden, wenn das Netzkabel beschädigt oder der Netzstecker lose ist. ---- Andernfalls kommt es zu einem elektrischen Schlag, einem Kurzschluss oder einem Brand. Das Netzkabel nicht beschädigen oder mit Gewalt verbiegen oder umkehren. Stellen Sie keine schweren Gegenstände auf die Maschine, klemmen Sie die Stromleitung nicht fest.
- Seite 6 Bodenschutzsystem! Dieses Produkt muss geerdet sein. Wenn die Maschine nicht funktioniert, bietet die Erdung einen guten Kanal für elektrischen Strom, um das Risiko eines Stromschlags zu verringern. Dieses Produkt ist mit einem Netzstecker mit Erdungsleiter und Stecker ausgestattet. Stecken Sie den Stecker vollständig in die Standardbuchse.
-
Seite 7: Installationsanweisungen
3. Installationsanweisungen Bei der Installation einfach zuerst alle Schrauben befestigen und dann die Schrauben festziehen, wenn die Installation des Rahmens abgeschlossen ist. Name Menge Komplette Maschine 1 Stück Innensechskantschlüssel 1 Stück Innensechskantschlüssel 1 Stück Zahlenschlüssel 1 Stück Sicherheitsschlüssel 1 Stück Silikonöl 1 Stück MP3-Kabel... - Seite 8 Schritt 2. Verwenden Sie den 5# Innensechskantschlüssel und die Schraube M8*45, um die Basis zu verriegeln, und verwenden Sie dann die Schraube M8*22, um die aufrechte Säule auf der Basis zu verriegeln. M8*22 M8*45 Schritt 3. Halten Sie die linke und rechte Säule fest, verwenden Sie den 6# Innensechskantschlüssel und schrauben Sie M8*25, um die Konsole an den Säulen zu verriegeln.
- Seite 9 Not-Aus-Funktion: Durch Entfernen des Sicherheitsschlüssels vom Display kann das Laufband sofort gestoppt werden. Verwenden Sie zu Ihrer eigenen Sicherheit den Sicherheitsschlüssel, wenn Sie das Produkt verwenden. HINWEIS: Bitte vergewissern Sie sich, dass alle Schrauben gemäß den Anforderungen nach der Installation gleichmäßig verriegelt sind, und überprüfen Sie, ob kein Teil ausgelassen wurde, bevor Sie Strom anschließen.
-
Seite 10: Gebrauchsanweisung
4. Gebrauchsanweisung Laufband benutzen 1) Stecken Sie den Netzstecker richtig ein und schalten Sie den Schalter ein (in roter Farbe) (1) Wenn das Licht an ist, ertönt ein Piepton und der Bildschirm leuchtet auf. 2) Sicherheitsschlüssel Einführung Das Laufband kann nur gestartet werden, wenn der Sicherheitsschlüssel im gelben Bereich der Anzeigekonsole liegt. - Seite 11 4) Konsolenanweisungen Tastenanweisungen Anfang: Startet normalerweise nach 3 Sekunden Countdown. Programme: 3 feste Programme und 12 automatische Programme. Sicherheitsschlüsselfunktion: Ziehen Sie den Sicherheitsschlüssel ab, "E7" wird auf dem Bildschirm angezeigt. Das Laufband stoppt allmählich und es ertönt ein Piepton. Legen Sie den Sicherheitsschlüssel zurück, alle Daten werden in 2 Sekunden gelöscht.
-
Seite 12: Anzeige Funktion
Lautstärke ± Taste Drücken Sie diese Tasten, um die Lautstärke anzupassen, wenn Sie Musikdateien auf dem USB-Stick abspielen oder über das MP3-Kabel eine Verbindung zum Telefon herstellen, um Musik abzuspielen. Play / Pause-Taste Drücken Sie beim Abspielen von Musik diese Taste, um die Musik anzuhalten, und drücken Sie sie erneut, um die Wiedergabe fortzusetzen. -
Seite 13: Automatisches Programm
Automatisches Programm Jedes Programm ist in 10 Segmente unterteilt, und die Laufzeit jedes Segments des Programms ist gleichmäßig verteilt. Es folgt eine Form der Zeitverteilung von 12 Programmen. Zeit Setze Zeit / 10 = Laufzeit jeder Periode Programme GESCHW. GESCHW. GESCHW. -
Seite 14: Übersetzung Von Fehlercodes
Übersetzung von Fehlercodes Fehlercode Beschreibung Lösung Kommunikation abnormal: Mögliche Ursache: Die Kommunikation zwischen dem unteren Wenn die Stromversorgung Controller und der Konsole ist blockiert. Überprüfen Sie jede eingeschaltet ist, ist die Verbindung zwischen Controller und Konsole. Stellen Sie sicher, Verbindung zwischen dem dass jeder Kern vollständig eingesteckt ist. - Seite 15 Spezialschmiermittel für Laufriemen Das Trittbrett und der Laufriemen dieses elektrischen Laufbandes wurden im Werk geschmiert. Die Reibung zwischen dem Laufband und dem Trittbrett hat einen großen Einfluss auf die Lebensdauer und die Leistung des elektrischen Laufbandes. Daher ist ein regelmäßiger Schmiermittelauftrag erforderlich.
- Seite 16 Silikonöl auftragen Schritt 1: Heben Sie den Laufriemen leicht an. Schritt 2: Öffnen Sie die Silikonölflasche und drücken Sie das Silikonöl an den Seiten des Trittbretts zusammen, wie in der folgenden Abbildung gezeigt: Bluetooth APP Funktion Dieses Gerät ist mit Bluetooth APP ausgestattet. Bitte scannen Sie mit Ihrem Telefon den unten angegebenen QR-Code, um die App herunterzuladen und Ihre Fitnessdaten zu verfolgen.
- Seite 17 USER’S MANUAL MS194446 Note: Following the principles of sustainable development, we may modify machines when necessary and will not notify again. It all depends on the actual product.
- Seite 18 Contents 1. Product Brief ..................1 2. Security Precautions and Warning ............. 2 3. Installation Instructions ................5 4. Using Instructions .................. 7 5. Routine Maintenance and Instructions ..........11...
- Seite 19 1. Product Brief A. Single function Motorized Treadmill Console Upright column Motor cover Side rail Running belt End caps Main parameters and parts list Parameters Names Description Input power voltage 220-240V(50-60Hz) Motor power 2.5HP Speed 1.0-16.0km/h Running surface 405*1100mm Max user weight 110kg Expand dimensions 1380*685*1085mm...
- Seite 20 2. Security Precautions and Warnings Tips: Before folding the treadmill, make sure that the gradient is "zero". Notice: Please read the instructions carefully before use. Indoor using and storing the treadmill, avoid dampness, and cannot be spilled by water. ...
- Seite 21 heating appliance. ----Otherwise may cause the leakage and burst into flames. Don't use when the power cord is damaged or power plug pin is loose. ----Otherwise will lead to an electric shock, short circuit or fire. Don't damage or bent by force or reverse the power cord. Don’t place heavy objects on machine, don't clamp the power line.
- Seite 22 Ground protection system! This product must be grounded. If the machine is dysfunctional, grounding will provide a good channel for electric current, in order to reduce the electric shock risk. This product is equipped with power plug with grounding conductor and plug. Completely insert the plug to standard socket.
-
Seite 23: Installation Instructions
3. Installation Instructions When installing, simple fix all screws first, then tighten screws when the installation of frame is done. Name Complete Machine 6mm inner hexagon wrench 5mm inner hexagon wrench Combination wrench Safety key Silicon oil MP3 cable Screw M8*22 4PCS Screw M8*25 2PCS... - Seite 24 Step 1. Put the machine flat on the ground. Cut the nylon cable ties on the base. Then stand the columns and console with the direction shown in the picture below (The machine is heavy, please ensure there are two people to install it). Step 2.
- Seite 25 Step 4. Keep the safety key on the position as below: (NOTE: The treadmill will only start when the safety key is put on the right position.) Safety Key is in red color, please find it in the accessory bag. Emergency stop function: Removing the safety key from display can stop the treadmill immediately.
- Seite 26 2) Safety key Introduction The treadmill can only start when the safety key is put on the yellow area of the display console. Clip the safety key on clothes when using the treadmill to avoid accidents. For emergency conditions, remove the safety key can stop the treadmill immediately. And put the safety key back to continue using the treadmill.
- Seite 27 return to manual mode. Quick buttons located on the handle grip can also be used to start or stop the treadmill (left side) Program When the treadmill is in standby mode, pressing the program key multiple times can cycle the options from manual mode to different automatic programs (P1-P12).
- Seite 28 Display Function Speed Display Display the current running speed value. Time Display Display the time of manual mode and the countdown time under automatic modes and programs. Distance display Display cumulative distance under manual mode and programs. Display the distance countdown in automatic mode.
-
Seite 29: Routine Maintenance
Error Code Meaning Fault code Failure Description Fault handling Communication Abnormal: Possible Cause: the communication between the lower controller when the power is on, the and console is blocked, check each joint between the controller connection between lower and console, ensure that each core is fully plugged in. Check the connection line, replace it if it’s damaged. - Seite 30 between the running belt and running board has a great influence to the using life and the performance of the electric treadmill, therefore regular applying of lubricant is needed. We advise you to check the board regularly. If the board’s surface is damaged, please contact our customer service center. We advise using lubricant between running belt and running board with following schedule: Lightweight user (use less than 3 hours a week) once per month;...
- Seite 31 Bluetooth APP Function This machine is equipped with Bluetooth APP. Please use your phone to scan the QR code provided below to download the app and track your fitness data.
