Vector Welding MIG145 Bedienungsanleitung Seite 13

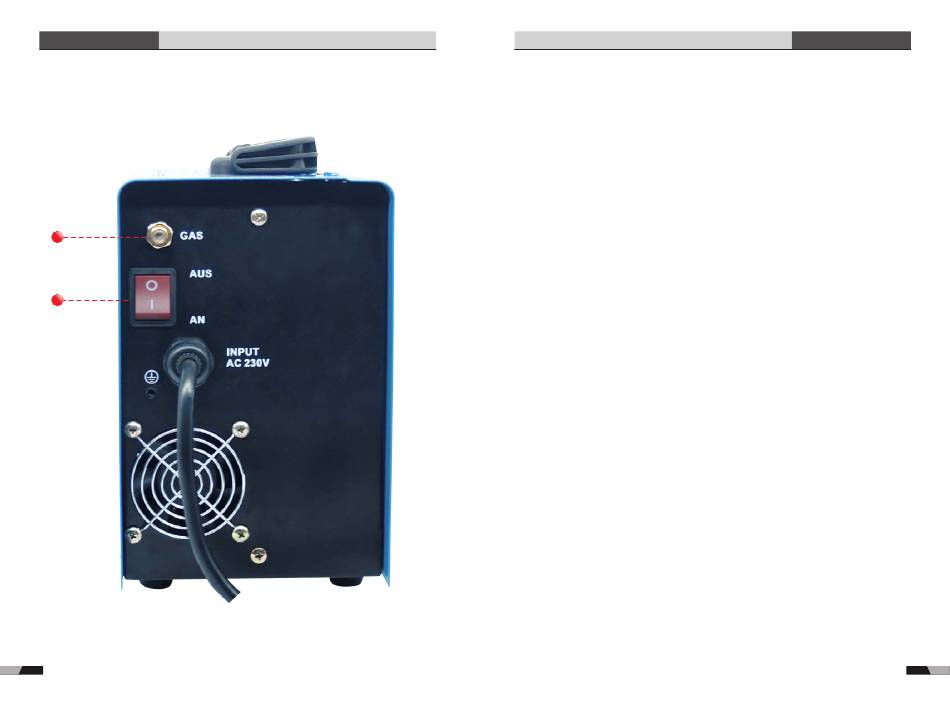

Inbetriebnahme
13
14
17
MIG SERIENAUSRÜSTUNG MIG SERIENAUSRÜSTUNG
1. Betriebszustandanzeige
Die Betriebszustandsanzeige leuchtet auf, wenn der Ein-/Ausschalter in ON Stellung
befindet und der richtige Netzstrom vorhanden ist.
2. Anzeigeleuchte thermische Überlast
Als Schutzeinrichtung ist die Schweißstromquelle mit einem sich automatisch zurü-
cksetzendem Thermostat ausgestattet. Bei Überschreitung der Einschaltdauer der
Stromquelle leuchtet die Anzeigeleuchte auf und weist damit auf Überhitzung des
Geräts hin. Wenn die Anzeigeleuchte anleuchtet, ist die Leistungsabgabe der Sch-
weißstromquelle deaktiviert. Sobald sich das Gerät abkühlt, erlischt diese Anzeige-
leuchte, und der Übertemperaturzustand wird zurückgesetzt. Beachten Sie, dass
der Netzschalter eingeschaltet bleiben muss, damit der Lüfter weiterlaufen kann und
das Gerät somit ausreichend gekühlt wird. Schalten Sie bei Thermischer Überlast
das Gerät niemals aus.
3. Aktueller Einstellknopf / Funktionsauswahl
Wenn sich der Knopf im Uhrzeigersinn dreht, wird der Schweißstrom größer und der Strom
gegen den Uhrzeigersinn wird kleiner.
4. Prozess Knopf
Die Prozess-Wahltaste dient zur Auswahl des gewünschten Schweißmodus. Es stehen
drei Modi zur Auswahl: GMAW (MIG), Manuelles Schweißen mit GTAW(WIG) und Stabe-
lektrode (STICK).
5. Digitales Amperemeter
Das digitale Amperemeter zeigt in der Vorschau die voreingestellte Stromstärke beim
MIG/WIG und STICK Modus an und beim Schweißen die Ist-Stromstärke. Unter
anderem zeigt es die Parameter an, die in 6. ausgewählt wurden.
6. Ampere / Induktivität / Burnback / Volt
MIG145 /MIG165 Nein Konfigurieren (Induktivität / Burnback) Funktion.
(1) Die Ampere Anzeigeleuchte ist eingeschaltet und der Schweißstrom kann über den Knopf
eingestellt werden.
(2) Der Induktivitätsindikator ist eingeschaltet und der Parameter kann mit dem Knopf eingestellt
werden
(3) Der Burnback-Indikator ist eingeschaltet, und der Parameter für die Burnback-Zeit kann mit
dem Knopf eingestellt werden
(4) Der Volt ist eingeschaltet und die Schweißspannung kann mit dem Knopf eingestellt werden.
7. TRIGGER Verrieglung Knopf (2T und 4T). (MIG145 / MIG165 Ohne diese Funktion)
Drücken Sie den Knopf und lassen Sie ihn wieder los, um den Operationsmodus des
Triggers zu ändern. Der ausgewählte Modus kann entweder 2T (nicht verriegelt) oder
4T (verriegelt) sein. Das grüne Licht wird die anzeigen, welcher Modus ausgewählt
worden ist. Beim 4T Modus kann der Trigger losgelassen und das Schweißen fortge-
führt werden bis dass der Trigger erneut betätigt wird oder der Lichtbogen bricht um
den Schweißvorgang zu beenden.
8. 0.6 / 0.8 / 1.0 SPL (MIG145 / MIG165 Ohne diese Funktion)
Drücken Sie den Knopf und lassen Sie ihn wieder los, um die Dicke des Arbeitsteils
einzustellen. SPL steht für Edelstahl.
