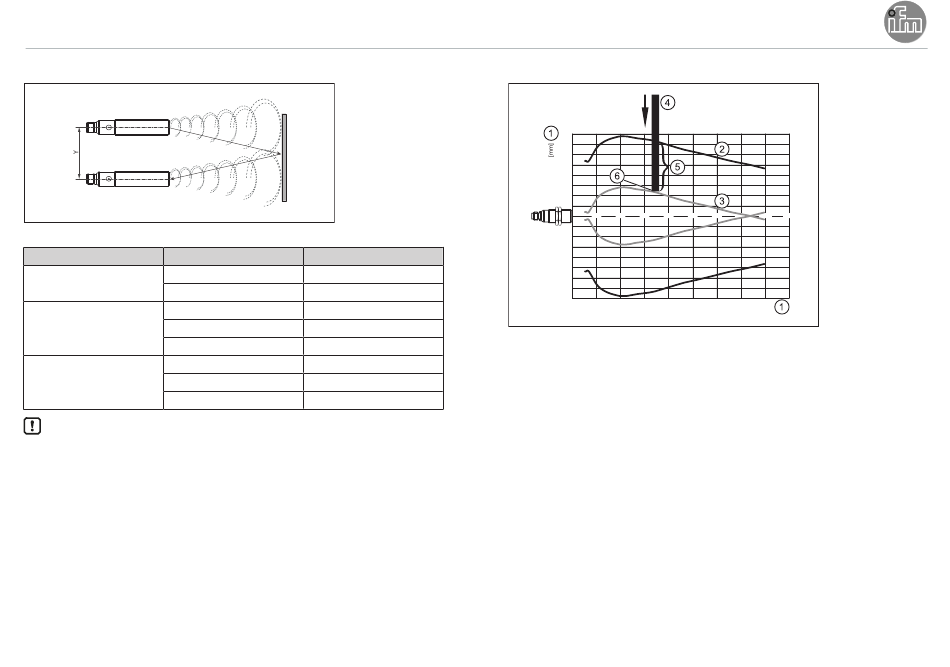

3.1.2 Paketieren von Ultraschallsensoren
Variante
Reichweite [mm]
M18 Standard
1600
2200
M18 kurz / M18 Cube
300
800
1200
M30 Standard
3500
6000
8000
Die sichere Funktion in der gewählten Applikation ist zwingend zu prüfen.
Abstand Y [mm]
720
840
260
280
550
1400
1600
2150
3.2 Beschreibung Ansprechkurven
160
140
120
100
80
60
40
20
0
150
300
450
600
750
-20
-40
-60
-80
-100
-120
-140
-160
1:
Distanz
3:
Anfahrkurve **)
5:
50% des Targets im Erfassungsbereich
*) Liegt die Hälfte der Fläche des Targets (Normtarget) innerhalb des
Erfassungsbereiches, so kann der Sensor Abstandswerte ermitteln.
**) Die Anfahrkurve beschreibt bei seitlicher Annäherung der Kante des Targets
(Normtarget) den Einschaltpunkt.
***) Abhängig von der Reichweite.
Infocard
Ultraschallsensoren
900
1050
1200
1350
[mm]
2:
Erfassungsbereich *)
4:
Target 200 x 200 mm ***)
6:
Schaltpunkt
