6

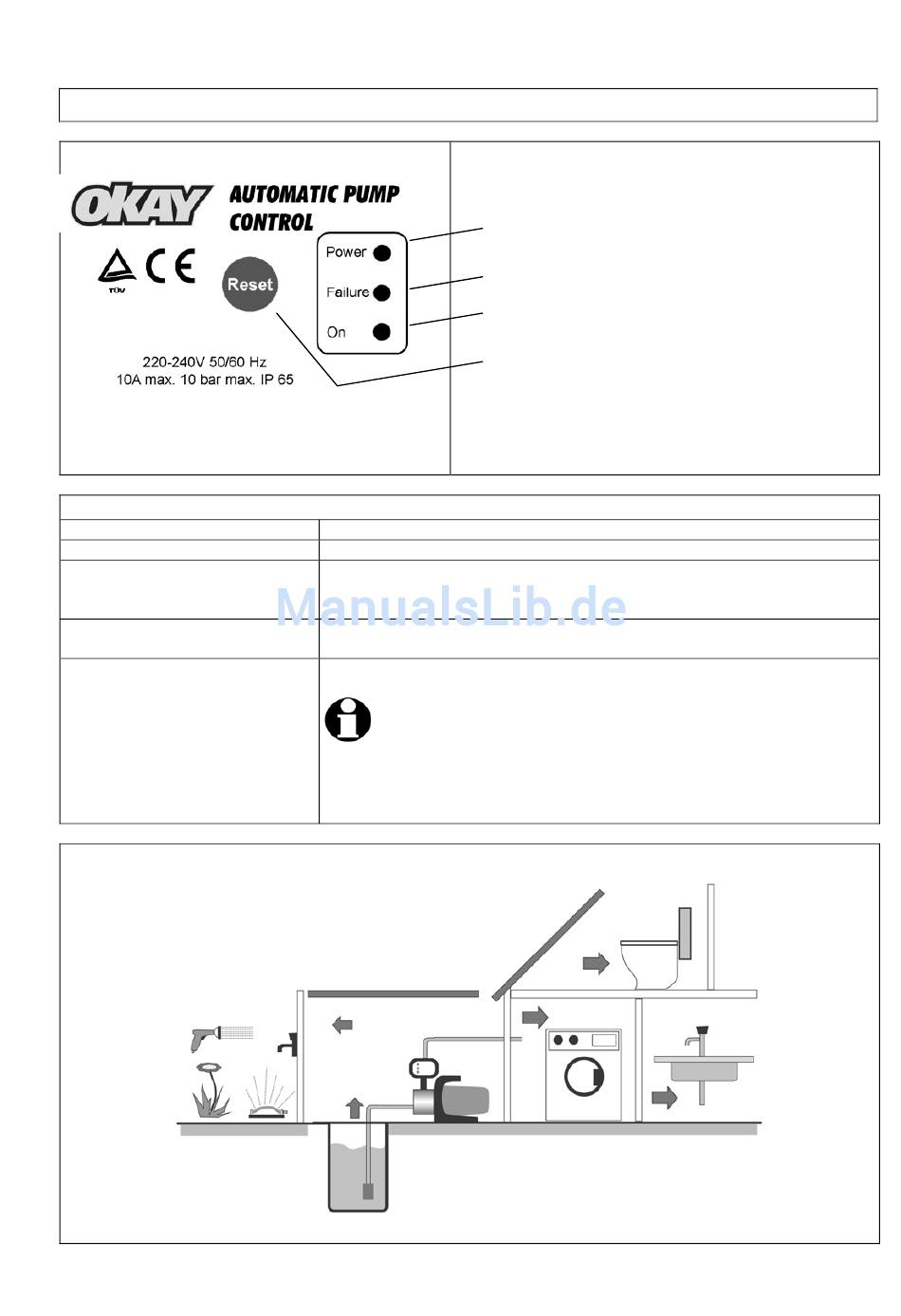

Bedienung

Abb. 6
Betriebszustände
LED 1 leuchtet
LED 1 und LED 2 leuchtet
LED 1 und LED 2 leuchtet
LED 1 und LED 3 leuchtet
LED 1 leuchtet und LED 3 blinkt
Applikationsbeispiel
Abb. 7
1. Grüne LED (Power)
2. Rote LED (Failure)
3. Gelbe LED (On)
4. Taste (Reset)
Die Pumpe befindet sich im Normalbetrieb
Der Druckschalter ist mit dem Stromnetz verbunden.
Die Pumpe transportiert Medium. Nach dem Erreichen des maximalen
Pumpendruckes ca. 3 bar schaltet die Pumpe durch den Druckschalter
ab und die LED 2 erlischt.
Das Gerät hat einen Trockenlauf erkannt und versucht nun bis zu 3 Mal
wieder in den Normalzustand zu wechseln.
Das Gerät hat nach 3 Versuchen keinen Normalzustand erreicht und
befindet sich im Störungsmodus.
Um diesen Modus zu beenden, müssen Sie die Fehlerquelle
finden und beseitigen (dies kann z.B. ein defekter Schlauch, leerer
Mediumsbehälter oder eine undichte Saugleitung usw. sein). Nun
kann durch Drücken auf die Taste 4 (Abb. 6) ein neuer
Startversuch erfolgen.
9
Zeigt an, dass die Pumpe an das Stromnetz
angeschlossen ist.
Zeigt an, dass ein Fehler vorliegt.
Zeigt an, dass die Pumpe in Betrieb ist.
Dient der Wiederinbetriebnahme nach einer
Störung.
