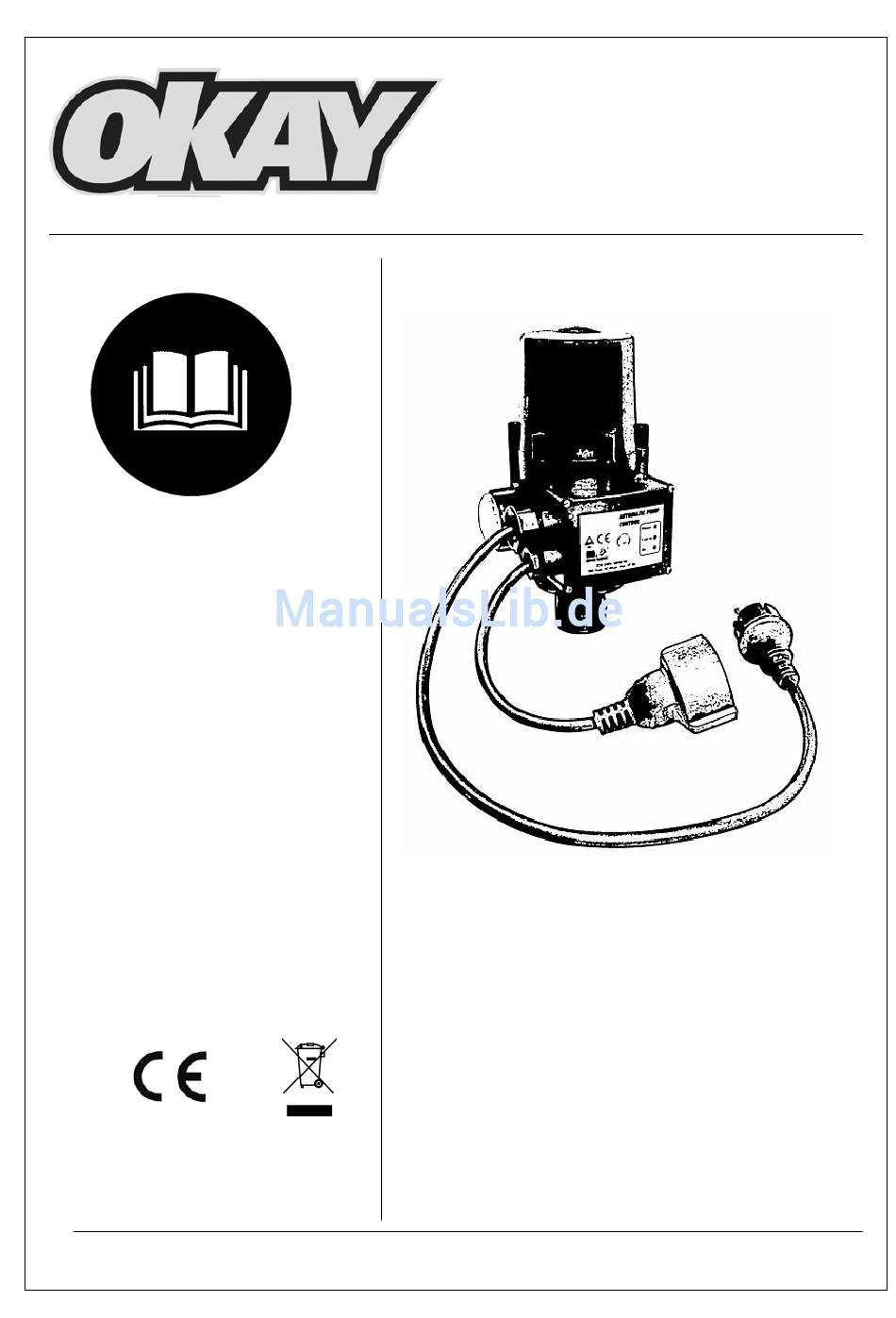

- Seite 1 2000 Deutsch English Français Dansk Čeština Slovenčina Nederlands Italiano Norsk Svenska Magyar Hrvatski Slovenščina Româneşte Български Bosanski Srpski # 05235 Just in Time GmbH - Birkichstrasse 6 - 74549 Wolpertshausen - Germany ©...
-
Seite 2: Inhaltsverzeichnis
Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. A.V. 2 Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. © Just in Time GmbH & Co. KG - 2012 Inhaltsverzeichnis Bezeichnung Seite Gerät..............................3 Lieferumfang .......................... -
Seite 3: Gerät

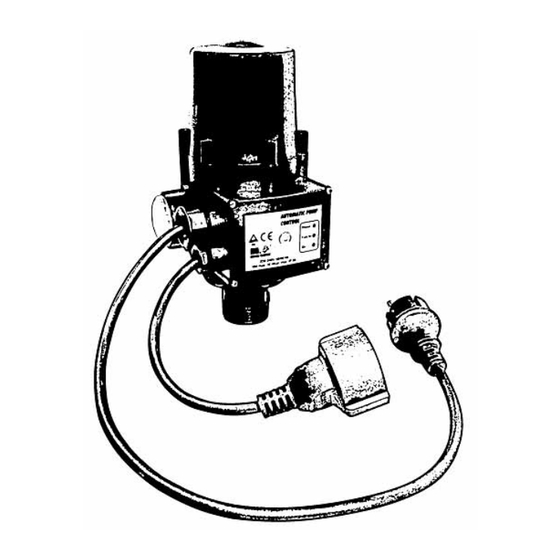

Gerät Der elektronische Druckschalter mit integriertem Trockenlaufschutz schaltet die Pumpe automatisch ab wenn der Verbraucher geschlossen wird und wieder ein wenn der Verbraucher wieder geöffnet wird. In dieser Anleitung werden zur Verdeutlichung evtl. Pumpen dargestellt. Diese sind nicht Bestandteil des Lieferumfangs. Lieferumfang 1. -
Seite 4: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Die Bedienungsanleitung muss vor der ersten Anwendung des Gerätes ganz durchgelesen werden. Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Hersteller (Service-Abteilung). UM EINEN HOHEN GRAD AN SICHERHEIT ZU GARANTIEREN, BEACHTEN SIE AUFMERKSAM FOLGENDE HINWEISE: ACHTUNG! Der Benutzer ist gegenüber Dritten, in Bezug auf den Gebrauch der Pumpe (Wasseranlage usw.),... -
Seite 5: Kennzeichnungen Auf Dem Gerät
Kennzeichnungen auf dem Gerät Erklärung der Symbole In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet: Produktsicherheit: Produkt ist mit den einschlägigen Normen der Europäischen Gemeinschaft konform Verbote: Verbot, allgemein Am Kabel ziehen (in Verbindung mit verboten anderem Piktogramm) Warnung: Warnung vor Warnung/Achtung... -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Druckschalter dient zum Umbau von Gartenpumpen zum Hauswasserautomaten für die private, häusliche Nutzung Bei Nichtbeachtung der Bestimmungen, aus den allgemein gültigen Vorschriften sowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden. Restgefahren und Schutzmaßnahmen 2.4.1 Mechanische Restgefahren... -
Seite 7: Schulung
2.5.3 Schulung Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung durch eine Sachkundige Person bzw. die Bedienungsanleitung. Eine spezielle Schulung ist nicht notwendig. Technische Daten Anschluss: 230 V/50 Hz Max. Druck: 10 bar Max. Absicherung: 10 A Max. Temperatur: 35 °C Schutzart: IP 44... -
Seite 8: Sicherheitshinweise Für Erstinbetriebnahme
Baugruppe 3 Teile aus Lieferumfang Benötigte Baugruppen und Zubehör Baugruppe 2 Abb. 1 – Pos. 1 Abb. 4 Vor dem Betrieb des Druckschalters müssen Sie die Saugseite der Pumpe (1) anschließen und die Druckseite des Druckschalters (2). Schließen Sie die verwendete Pumpe an die Steckdose am Druckschalter an. -
Seite 9: Bedienung
Bedienung 1. Grüne LED (Power) Zeigt an, dass die Pumpe an das Stromnetz angeschlossen ist. 2. Rote LED (Failure) Zeigt an, dass ein Fehler vorliegt. 3. Gelbe LED (On) Zeigt an, dass die Pumpe in Betrieb ist. 4. Taste (Reset) Dient der Wiederinbetriebnahme nach einer Störung. -
Seite 10: Sicherheitshinweise Für Die Bedienung
Trockenlaufschutz Das Anhalten bei Trockenlauf wird durch das Einschalten der LED 3 bei abgeschaltetem Motor gemeldet. Das Gerät versucht bis zu 3 Mal wieder in den Normalbetrieb zu wechseln, sollte dies nicht möglich sein, wechselt das Gerät endgültig in den Störungsmodus. Zur Rückstellung der Anlage genügt es, die Taste 4 zu drücken, nachdem sichergestellt wurde, dass Wasser in der Ansaugung vorhanden ist. -
Seite 11: Inspektion Und Wartung
Inspektion und Wartung Sicherheitshinweise für die Inspektion und Wartung Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen. Inspektions- und Wartungsplan Zeitintervall Beschreibung Evtl. weitere Details regelmäßig Überprüfen Sie alle Verbindungen auf Dichtigkeit. -
Seite 12: Eg-Konformitätserklärung
Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. In a case of alternation of the machine, not agreed upon by us, this declaration will loose its validity. Bezeichnung der Geräte: - Druckschalter 2000 Machine desciption: Artikel-Nr.: - 05235 Article-No.: Einschlägige EG-Richtlinien:...
