- Seite 1 STELLA T echnical Manual & Quick Start Guide...
- Seite 2 Technical Manual & Quick Start Guide Edition — December 2021 ® Thank you for purchasing MADRIX STELLA! Please read this manual carefully and thoroughly before using MADRIX ® STELLA. Make sure that you fully understand all information. ® This MADRIX STELLA Technical Manual is written in English and German.
-
Seite 3: Package Contents
All details are available online at www.madrix.com/warranty Package Contents ® 1x MADRIX STELLA 1x Set of pluggable screw terminals (2x 3-pin and 1x 2-pin) 1x USB 2.0 cable (certified) 2x Wall-mount brackets... -
Seite 4: Safety Instructions
Safety Instructions Please follow the instructions below to avoid mishandling, damage to the device, or personal injury: THE DEVICE WORKS WITH LOW VOLTAGE (DC 5 V – 24 V). DO NOT USE ANY OTHER VOLTAGE! External USB power supplies: Using non-permissable units poses risk of fire. -
Seite 5: Technical Specifications
End-Of-Life This electrical device and its accessories need to be disposed of properly. Do not throw the device into normal trash or household waste. Please recycle packaging material whenever possible. Usage In general, this device is designed to be operated as a hardware control interface to be connected towards various types of controllable lights / lighting controllers via DMX512 by using USB or Art-Net / Streaming ACN over Ethernet. - Seite 6 (See p. 10 to reset the device to the default IP address if needed.) Compatibility MADRIX ® STELLA is a standard network node for Art-Net or Streaming ACN. You can use the device with any compatible software, console, or controller. See chapter 'Technical Specifications' on p. 4 for detailed information. Using The MADRIX ®...

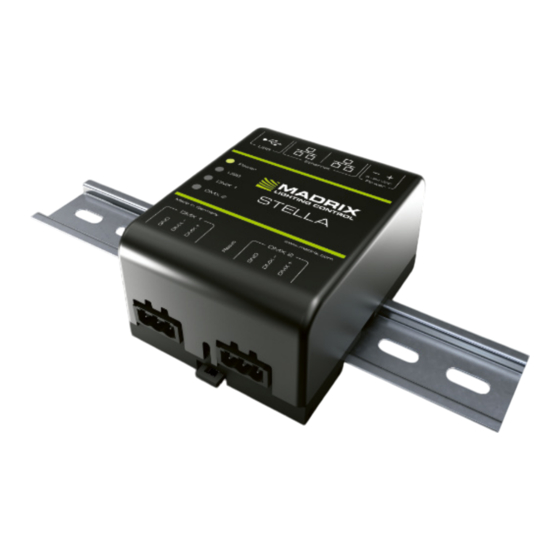

- Seite 7 Connectivity 1) Power 2) Right Ethernet port, incl. 2 status LEDs 3) Left Ethernet port, incl. 2 status LEDs 4) USB port 5) Status LED for Power 6) Status LED for USB 7) Status LED for DMX 1 8) Status LED for DMX 2 9) DMX 1 10) Reset button 11) DIN-rail unlocking clip...
- Seite 8 Step 3) Plug the 2-pin screw terminal into the device. The screws must face upwards. Step 4) Connect to USB or to Ethernet network for data as required. Step 5) Do not switch on your supply of power until all required power cables ® and DMX fixtures are connected to MADRIX STELLA.
- Seite 9 Connection Diagram Variations Variation A Network Data Power Variation B USB Power Network Data Variation C USB Data Power Variation D USB Data & Power...
-
Seite 10: Remote Device Management (Rdm)
'Network To DMX Output' > 'Enable RDM' for ports 'DMX 1' and/or 'DMX 2'. Make sure to disable RDM on the specific port, when using STELLA for DMX-IN. Thanks to STELLA's Packet Multitasking, RDM and Art-Net can be sent and received at the same time and during live operation with a min. -
Seite 11: Reset To Factory Default Settings
Description Of Status LED Codes LED P TATUS TATUS OWER Powered off Power not connected. � The device has no power. Connected to power. � The power is on. Permanently green Blinking green Bootloader activated. � Reset device / upload firmware. LED USB TATUS TATUS... - Seite 12 Step 3) Lift the device from the rail. ® Using The MADRIX 5 Software ® You can mainly use 3 operating modes together with the MADRIX 5 Software: � DMX-OUT And/Or DMX-IN Via Art-Net � DMX-OUT And/Or DMX-IN Via Streaming ACN � DMX-OUT And/Or DMX-IN Via USB In MADRIX ®...
-
Seite 13: Further Information
Software. Go to the tab 'Devices' > Right Mouse Click on a selected device > 'Show Documentation Directory...' to access them. Technical Support In case of further questions concerning handling of MADRIX ® STELLA or technical problems, use the following resources for troubleshooting: ®... -
Seite 14: Frequently Asked Questions (Faqs)
Can I use other controllers apart from MADRIX ® 5 to control fixtures? Yes. When using MADRIX ® STELLA as a standard network node, you can use it in combination with other compatible software, consoles, and controllers. Do I need a MADRIX ® STELLA and a MADRIX ®... -
Seite 15: Eingetragene Marken
Erstbenutzung durch. Vergewissern Sie sich, dass Sie alle Informationen verstanden haben. Dieses Handbuch wurde in englischer und deutscher Sprache verfasst. ® (This MADRIX STELLA Technical Manual is written in English and German.) Entwickelt und hergestellt in Deutschland. Impressum inoage GmbH Internet www.madrix.com... -
Seite 16: Urheberrecht Und Haftungsausschluss
Handhabung, durch Überspannung oder durch anderweitige Ursachen beschädigt wurde. Alle Informationen erhalten Sie im Internet unter www.madrix.com/warranty Lieferumfang 1x MADRIX ® STELLA 1x Set an steckbaren Schraubklemmen (2x 3-polig und 1x 2-polig) 1x USB 2.0-Kabel (zertifiziert) -
Seite 17: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie die nachstehenden Hinweise, um falsche Handhabung, gesundheitliche Schäden oder Geräteschäden zu vermeiden: DAS GERÄT ARBEITET MIT KLEINSPANNUNG (5 V – 24 V GLEICHSTROM). NUTZEN SIE NUR DIESE SPANNUNG! Bei Verwendung von unzulässigen USB-Netzteilen besteht akute Brandgefahr. Max. 5.5 V⎓500 mA am Ausgang erlaubt. Eine externe Spannungsversorgung muss gemäß... -
Seite 18: Altgeräte Und Entsorgung
Altgeräte und Entsorgung Das Gerät, sein Zubehör sowie Verpackungsmaterial müssen ordnungsgemäß entsorgt werden. Geben Sie nichts in den Hausmüll. inoage GmbH ist beim bundesweiten Rücknahmesystem für Elek- tronische Geräte (EAR) registriert (WEEE-Reg.-Nr. DE 26695213). Benutzung Das Gerät wird an verschiedene, steuerbare Leuchtprodukte / Steuergeräte über DMX512 mit Hilfe von USB bzw. -
Seite 19: Kompatibilität
(Siehe S. 10 für das Zurücksetzen des Gerätes, falls benötigt.) Kompatibilität MADRIX ® STELLA ist ein standardisiertes Gerät für Art-Net und Streaming ACN. Es kann mit sämtlichen kompatiblen Netzwerk-Zuspielern betrieben werden. Siehe Kapitel "Technische Daten" auf S. 4 für weitere Informationen. Nutzung der MADRIX ®... -
Seite 20: Anschlussmöglichkeiten
Anschlussmöglichkeiten 1) Spannungsversorgung 2) Netzwerkanschluss rechts, inkl. 2 Status-LEDs 3) Netzwerkanschluss links, inkl. 2 Status-LEDs 4) USB-Anschluss 5) Status-LED für Strom 6) Status-LED für USB 7) Status-LED für DMX 1 8) Status-LED für DMX 2 9) DMX 1 10) Reset-Taste 11) Hutschienen-Entriegelung 12) DMX 2 Hinweis:... -
Seite 21: Anschluss Der Led-Produkte
Schritt 3) Die 2-polige Schraubklemme in das Gerät einstecken. Die Schrauben der Klemme müssen dabei nach oben zeigen. Schritt 4) Wie benötigt mit USB oder Netzwerk für Daten verbinden. Schritt 5) Die Spannungsversorgung erst herstellen, wenn alle Stromkabel ® und DMX-Produkte an das MADRIX STELLA angeschlossen wurden. - Seite 22 Anschlussvarianten Variante A Netzwerkdaten Spannungsversorg. Variante B Strom über USB Netzwerkdaten Variante C Daten über USB Spannungsversorg. Variante D Daten und Strom über USB...
-
Seite 23: Geräte-Konfiguration Über Einen Webbrowser
Geräte-Konfiguration über einen Webbrowser Schritt 1) Verbinden Sie STELLA und den PC mit demselben Netzwerk. Schritt 2) Stellen Sie die richtigen Netzwerkeinstellungen für den Computer im Betriebssystem ein. (Empfohlene Standardeinstellungen: IP-Adresse 10.0.0.1 und Subnetzmaske 255.0.0.0) Schritt 3) Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse des ®... -
Seite 24: Anzeige Der Status-Leds
Anzeige der Status-LEDs -LED P TATUS TATUS OWER PANNUNGSVERSORGUNG Ausgeschalten Keine Spannungsversorgung. � Das Gerät hat keinen Strom. � Permanent grün Spannungsversorgung liegt an. Das Gerät hat Strom. � Z Grün blinkend Bootloader aktiviert. urücksetzen / Firmware einspielen. -LED USB TATUS TATUS Ausgeschalten... -
Seite 25: Montage Auf Hutschienen
– "Systemeinstellungen" > "Optionen..." > "Netzwerkgeräte" für sACN, – "Systemeinstellungen" > "Geräteverwaltung..." > "Art-Net" für Art-Net. Danach können die Geräte konfiguriert und aktiviert werden: – "Systemeinstellungen" > "Geräteverwaltung..." > "DMX-Geräte", – "Systemeinstellungen" > "Geräteverwaltung..." > "DMX-Eingang". Weitere Informationen finden Sie im Benutzerhandbuch von MADRIX ®... -
Seite 26: Aktualisieren Der Firmware
Sollten Sie weitere Fragen zur Handhabung haben oder technische Probleme auftauchen: – Konsultieren Sie das allgemeine Benutzerhandbuch ("User Manual"), – Kontaktieren Sie Ihren Händler, – Besuchen Sie die Webseite und das Forum unter www.madrix.com, – Anfragen können auch direkt per Telefon oder per E-Mail erfolgen. -
Seite 27: Häufig Gestellte Fragen
Wo finde ich die aktuellste Firmware für mein Gerät? ® Nutzen Sie die Software MADRIX HARDWARE MANAGER (siehe S. 12). Kann ich andere Zuspieler an Stelle von MADRIX ® 5 benutzen? Ja. Wenn Sie das Gerät als reines Netzwerkgerät nutzen. - Seite 28 www.madrix.com...
