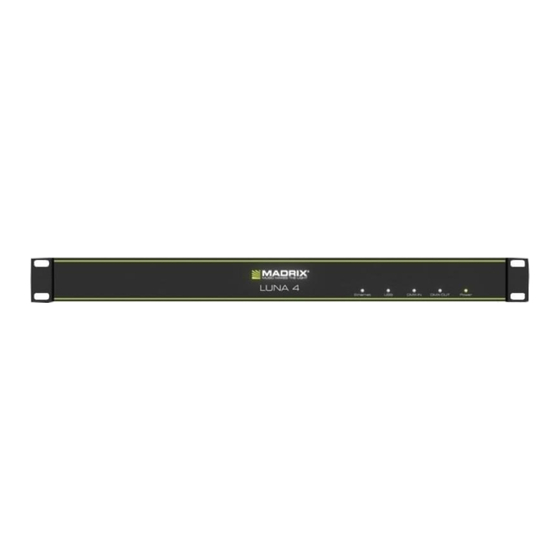

LUNA
Quick Start Guide & T echnical Manual

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MADRIX LUNA

Inhaltszusammenfassung für MADRIX LUNA

  • Seite 1 LUNA Quick Start Guide & T echnical Manual...
  • Seite 2 Please read this guide carefully and thoroughly before using MADRIX ® LUNA. Make sure that you fully understand all information. This MADRIX LUNA Quick Start Guide is written in English and German. ® (Diese Kurzanleitung wurde in englischer und deutscher Sprache verfasst.) Developed and made in Germany.

  • Seite 3: Package Contents

    Neutrik AG. Art-Net™ – ® Designed by and Copyright Artistic Licence Holdings Ltd. All other products mentioned herein may be trademarks of their respective companies. MADRIX ® is a registered trademark of inoage GmbH. Package Contents...
  • Seite 4 Safety Instructions And Limited Warranty Two years of limited manufacturer’s warranty are granted to the purchaser of this product. Warranty applies to constructional fault, material defect, or incorrect assembly the manufacturer has caused or is to be held responsible for. Warranty will be void if the interface is opened, modified, damaged through inappropriate handling and wrong usage, damaged through overvoltage, or damaged through any other cause.

  • Seite 5: Technical Specifications

    USB 2.0, type B plug Case: Metal enclosure, IP20 Size: 19″ x 1U (LUNA 4 / LUNA 8) | 19″ x 2U (LUNA 16) Dimensions (body only): 76 mm x 440 mm x 44 mm (length x width x height) Dimensions (total): 76 mm x 482.6 mm x 44 mm (length x width x height)

  • Seite 6: Power Supply

    Power Supply Be careful when handling the device and electrical power! To supply the unit with power, first connect the provided power cable to the unit (‘Power’) and then to a suitable power outlet. The device uses mains voltage (AC 100 V – 240 V)! CAUTION! DO NOT OPEN THE UNIT.
  • Seite 7 LUNA 8 is used above as example. ® MADRIX LUNA 4 and MADRIX LUNA 16 have a similar layout and functionality. ® ® 3-Pin And 5-Pin XLR Connector Layout The images below outline the general pin layout of 5-pin and 3-pin XLR ports.
  • Seite 8 ® The MADRIX Software is a professional and advanced LED lighting control tool. ® It is recommended to use it in order to access all features of MADRIX LUNA, ® including the USB connection, Art-Net, Streaming ACN, and Sync Mode.
  • Seite 9 Step 2) Assign correct network settings for your PC in the Windows operating system. (Recommended default settings: IP address 10.0.0.1 / Subnet mask 255.0.0.0) Step 3) Open your web browser and enter the IP address of MADRIX LUNA. ® (You can find the default IP address on the back side of the device.) Step 4) The web configuration tool will be launched.

  • Seite 10: Operating Modes

    Operating Modes You can mainly use 6 operating modes together with the MADRIX Software: ®  DMX-OUT via Ethernet network (Art-Net)  DMX-OUT via Ethernet network (Streaming ACN)  DMX-OUT via USB  DMX-IN via Ethernet network (Art-Net Remote)  DMX-IN via Ethernet network (sACN Input) ...

  • Seite 11: Fcc Declaration Of Conformity

    Updates And Further Information Digital documentation files are automatically installed with MADRIX . More ® information about the software and how to connect MADRIX LUNA is provided ® in the MADRIX Help And Manual. You can access this user manual by pressing ®...

  • Seite 12: Frequently Asked Questions (Faqs)

    Can I use other controllers apart from MADRIX to control fixtures? ® Yes. When using MADRIX LUNA as a standard network node, you can use it in ® combination with other software applications, consoles, and controllers. Do I need a MADRIX...
  • Seite 13 LUNA – ® Kurzanleitung & Technisches Handbuch 6. Edition — Mai 2019 Vielen Dank, dass Sie sich für das MADRIX LUNA entschieden haben! ® Bitte lesen Sie sich diese Kurzanleitung aufmerksam und sorgfältig vor der Erstbenutzung durch. Vergewissern Sie sich, dass Sie alle Informationen verstanden haben.

  • Seite 14: Urheberrecht Und Haftungsausschluss

    ® NEUTRIK ist eine eingetragene Marke der Neutrik AG. Art-Net™: Entwicklung ® und Copyright Artistic Licence Holdings Ltd. Alle anderen genannten Produkte können eingetragene Marken der jeweiligen Firmen sein. MADRIX ist eine ® eingetragene Marke der inoage GmbH. Lieferumfang 1x MADRIX LUNA ®...

  • Seite 15: Sicherheitshinweise Und Garantie

    Sicherheitshinweise und Garantie Der Käufer dieses Produktes erhält zwei Jahre Herstellergarantie auf das Produkt hinsichtlich Konstruktions- und Designfehler, Materialfehler oder fehlerhafte Montage, soweit diese durch den Hersteller verursacht wurden oder er diese zu verantworten hat. Die Garantie erlischt, sobald das Gerät geöffnet, verändert, modifiziert oder durch unsachgemäße Handhabung, durch Elektrizität oder durch anderweitige Ursachen beschädigt wurde.

  • Seite 16: Altgeräte Und Entsorgung

    USB 2.0, Stecker vom Typ B Gehäuse: Metallgehäuse, Schutzklasse IP20 Größe: 19″ x 1 HE (LUNA 4 / LUNA 8) | 19″ x 2 HE (LUNA 16) Abmaße (Gehäuse): 76 mm x 440 mm x 44 mm (Länge x Breite x Höhe) Abmaße (Gesamt): 76 mm x 482,6 mm x 44 mm (Länge x Breite x Höhe)

  • Seite 17: Spannungsversorgung

    Spannungsversorgung Seien Sie vorsichtig beim Umgang mit Strom! Um das Gerät mit Spannung zu versorgen, schließen Sie zuerst das mitgelieferte Stromkabel an das Gerät an (“Power”) und stellen Sie danach die Spannungsversorgung her. ACHTUNG! ÖFFNEN SIE NICHT DAS GERÄT. GEFAHR VOR ELEKTRISCHEN SCHLÄGEN. Anzeige der Status-LEDs Die folgenden Tabellen beschreiben die Funktionen der 5 Status-LEDs.

  • Seite 18: Anschlussmöglichkeiten

    4) Status-LED für DMX-OUT (Ausgabe) 9) USB-Anschluss 5) Status-LED für Power (Strom) 10) RJ45-Netzwerkanschluss 11) Stromanschluss Anmerkung: MADRIX LUNA 8 wird an dieser Stelle als Beispiel genutzt. ® MADRIX LUNA 4 und MADRIX LUNA 16 haben einen vergleichbaren Aufbau. ®...

  • Seite 19: Nutzung Von Anderen Zuspielern

     Vorkonfiguration und Standardeinstellung der IP-Adresse (“Default IP”) (Seite 8 beschreibt das Zurücksetzen des Gerätes, falls benötigt.) Nutzung von anderen Zuspielern MADRIX LUNA ist ein standardisiertes Gerät für Art-Net und Streaming ACN. ® Es kann mit sämtlichen kompatiblen Netzwerk-Zuspielern betrieben werden. Nutzung der MADRIX -Software ®...

  • Seite 20: Konfiguration Über Einen Webbrowser

    IP-Adresse 10.0.0.1 / Subnetzmaske 255.0.0.0) Schritt 3) Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse des MADRIX LUNA ein. (Zu finden auf der Rückseite des LUNA.) ® Schritt 4) Das Fenster für die Konfiguration (IP-Adresse, usw.) öffnet sich. Hinweis: Netzwerkkabel sind nicht im Paket enthalten.
  • Seite 21  DMX-Eingang über Netzwerk (sACN-Eingang)  DMX-Eingang über USB Hinweis: DMX-Ausgabe und DMX-Eingang stehen gleichzeitig zur Verfügung. MADRIX LUNA kann über Netzwerk mit der Netzwerkkarte des Computers, ® auf dem die MADRIX -Software genutzt wird, oder direkt über USB verbunden ®...

  • Seite 22: Aktualisierungen Und Weitere Informationen

    Aktualisierungen und weitere Informationen Weitere Handbücher werden automatisch mit der MADRIX -Software installiert ® und somit digital bereitgestellt. Mehr Informationen finden sich im MADRIX ® Help And Manual, dem Handbuch zur Software. Es kann während des Arbeitens mit MADRIX durch die Taste “F1” auf der Tastatur, über das Menü “Hilfe” à...

  • Seite 23: Häufig Gestellte Fragen

    Wo finde ich die aktuellste Firmware für mein Gerät? Die aktuellste MADRIX -Software enthält die aktuellste Firmware (siehe S. 10). ® Kann ich andere Zuspieler an Stelle von MADRIX benutzen? ® Ja. Wenn Sie das Gerät als reines Netzwerkgerät nutzen.
  • Seite 24 www.madrix.com...
