STELLA
Technical Manual & Quick Start Guide

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MADRIX STELLA

Inhaltszusammenfassung für MADRIX STELLA

  • Seite 1 STELLA Technical Manual & Quick Start Guide...
  • Seite 2 Edition — January 2021 Thank you for purchasing MADRIX STELLA! ® Please read this manual carefully and thoroughly before using MADRIX ® STELLA. Make sure that you fully understand all information. This MADRIX STELLA Technical Manual is written in English and German.

  • Seite 3: Package Contents

    U.S. registered trademarks of Microsoft ® ® Corporation. Art-Net™ – Designed by and Copyright Artistic Licence Holdings Ltd. All other products mentioned herein may be trademarks of their respective companies. MADRIX is a registered trademark of inoage GmbH. ® Package Contents 1x MADRIX STELLA ®...
  • Seite 4 All details are available online at www.madrix.com/warranty Please follow the instructions below to avoid mishandling, damage to the device, or personal injury: THE DEVICE WORKS WITH LOW VOLTAGE (DC 5 V –...

  • Seite 5: Technical Specifications

    End-Of-Life This electrical device and its accessories need to be disposed of properly. Do not throw the device into normal trash or household waste. Please recycle packaging material whenever possible. Usage In general, this device is designed to be operated as a hardware control interface to be connected towards various types of controllable lights / lighting controllers via DMX512 by using USB or Art-Net / Streaming ACN over Ethernet.
  • Seite 6 ® MADRIX 5 is a professional and advanced LED lighting control tool. ® It is recommended to use it in order to access all features of MADRIX STELLA, ® including the USB connection, Art-Net, Streaming ACN, and Sync Mode. Please note: In order to distribute data via MADRIX STELLA using ®...

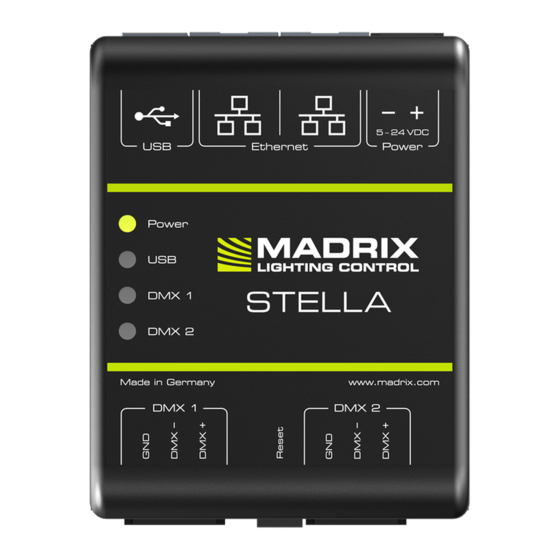

  • Seite 7 Connectivity 1) Power 2) Right Ethernet port, incl. 2 status LEDs 3) Left Ethernet port, incl. 2 status LEDs 4) USB port 5) Status LED for Power 6) Status LED for USB 7) Status LED for DMX 1 8) Status LED for DMX 2 9) DMX 1 10) Reset button 11) DIN-rail unlocking clip...
  • Seite 8 Step 3) Plug the 2-pin screw terminal into the device. The screws must face upwards. Step 4) Connect to USB or to Ethernet network for data as required. Step 5) Do not switch on your supply of power until all required power cables and DMX fixtures are connected to MADRIX STELLA. ®...
  • Seite 9 Connection Diagram Variations Variation A Variation B Variation C Variation D...

  • Seite 10: Remote Device Management (Rdm)

    In order to use it, call up the built-in web configuration (see above) and go to 'DMX Output Settings' > 'Enable RDM' for ports 'DMX 1' and/or 'DMX 2'. Make sure to disable RDM on the specific port, when using STELLA for DMX-IN. Daisy-Chain Support STELLA features 2 separate Ethernet network ports.
  • Seite 11 Description Of Status LED Codes LED P tatuS tatuS owEr Powered off Power not connected.  The device has no power. Permanently green Connected to power.  The power is on. Blinking green Bootloader activated.  Reset device / upload firmware. LED uSB tatuS tatuS...
  • Seite 12 Step 3) Lift the device from the rail. Using The MADRIX 5 Software ® You can mainly use 3 operating modes together with the MADRIX 5 Software: ®  DMX-OUT And/Or DMX-IN Via Art-Net  DMX-OUT And/Or DMX-IN Via Streaming ACN ...

  • Seite 13: Fcc Declaration Of Conformity

    Updates And Further Information Digital documentation files are automatically installed with MADRIX ® More information about the software and how to connect MADRIX STELLA ® is provided in the 'MADRIX 5 Help And Manual'. You can access this user ®...

  • Seite 14: Frequently Asked Questions (Faqs)

    Can I use other controllers apart from MADRIX 5 to control fixtures? ® Yes. When using MADRIX STELLA as a standard network node, you can use it in ® combination with other compatible software, consoles, and controllers. Do I need a MADRIX...
  • Seite 15 Erstbenutzung durch. Vergewissern Sie sich, dass Sie alle Informationen verstanden haben. Dieses Handbuch wurde in englischer und deutscher Sprache verfasst. (This MADRIX STELLA Technical Manual is written in English and German.) ® Entwickelt und hergestellt in Deutschland. Impressum inoage GmbH Wiener Straße 56...

  • Seite 16: Urheberrecht Und Haftungsausschluss

    Produkte können eingetragene Marken der jeweiligen Firmen sein. MADRIX ist eine eingetragene Marke der inoage GmbH. ® Verpackungsinhalt 1x MADRIX STELLA ® 1x Set an steckbaren Schraubklemmen (2x 3-polig und 1x 2-polig) 1x USB 2.0-Kabel (zertifiziert) 2x Wandhalterungen zur Wandmontage 1x Dieses Technisches Handbuch / Kurzanleitung Hinweis: Überprüfen Sie den Verpackungsinhalt und das Gerät nach dem...

  • Seite 17: Sicherheitshinweise Und Garantie

    Handhabung, durch Überspannung oder durch anderweitige Ursachen beschädigt wurde. Alle Informationen erhalten Sie im Internet unter www.madrix.com/warranty Bitte beachten Sie die nachstehenden Hinweise, um falsche Handhabung, gesundheitliche Schäden oder Geräteschäden zu vermeiden: DAS GERÄT ARBEITET MIT KLEINSPANNUNG (5 V – 24 V GLEICHSTROM).

  • Seite 18: Altgeräte Und Entsorgung

    Altgeräte und Entsorgung Das Gerät, sein Zubehör sowie Verpackungsmaterial müssen ordnungsgemäß entsorgt werden. Geben Sie nichts in den Hausmüll. inoage GmbH ist beim bundesweiten Rücknahmesystem für Elek- tronische Geräte (EAR) registriert (WEEE-Reg.-Nr. DE 26695213). Benutzung Das Gerät wird an verschiedene, steuerbare Leuchtprodukte / Steuergeräte über DMX512 mit Hilfe von USB bzw.

  • Seite 19: Nutzung Von Anderen Zuspielern

     Vorkonfiguration und Standardeinstellung der IP-Adresse ("Default IP") (Siehe S. 10 für das Zurücksetzen des Gerätes, falls benötigt.) Nutzung von anderen Zuspielern MADRIX STELLA ist ein standardisiertes Gerät für Art-Net und Streaming ACN. ® Es kann mit sämtlichen kompatiblen Netzwerk-Zuspielern betrieben werden. Nutzung der MADRIX -5-Software ®...

  • Seite 20: Anschlussmöglichkeiten

    Anschlussmöglichkeiten 1) Spannungsversorgung 2) Netzwerkanschluss rechts, inkl. 2 Status-LEDs 3) Netzwerkanschluss links, inkl. 2 Status-LEDs 4) USB-Anschluss 5) Status-LED für Strom 6) Status-LED für USB 7) Status-LED für DMX 1 8) Status-LED für DMX 2 9) DMX 1 10) Reset-Taste 11) Hutschienen-Entriegelung 12) DMX 2 Hinweis:...

  • Seite 21: Anschluss Der Led-Produkte

    Schritt 3) Die 2-polige Schraubklemme in das Gerät einstecken. Die Schrauben der Klemme müssen dabei nach oben zeigen. Schritt 4) Wie benötigt mit USB oder Netzwerk für Daten verbinden. Schritt 5) Die Spannungsversorgung erst herstellen, wenn alle Stromkabel und DMX-Produkte an das MADRIX STELLA angeschlossen ® wurden.

  • Seite 22: Anschlussvarianten

    Anschlussvarianten Variante A Variante B Variante C Variante D...

  • Seite 23: Geräte-Konfiguration Über Einen Webbrowser

    Geräte-Konfiguration über einen Webbrowser Schritt 1) Verbinden Sie STELLA und den PC mit demselben Netzwerk. Schritt 2) Stellen Sie die richtigen Netzwerkeinstellungen für den Computer im Betriebssystem ein. (Empfohlene Standardeinstellungen: IP-Adresse 10.0.0.1 und Subnetzmaske 255.0.0.0) Schritt 3) Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse des MADRIX STELLA ein.

  • Seite 24: Anzeige Der Status-Leds

    Anzeige der Status-LEDs -LED P tatuS tatuS owEr PannungSvErSorgung Ausgeschalten Keine Spannungsversorgung.  Das Gerät hat keinen Strom. Permanent grün  Spannungsversorgung liegt an. Das Gerät hat Strom.  Z Grün blinkend Bootloader aktiviert. urücksetzen / Firmware einspielen. -LED uSB tatuS tatuS Ausgeschalten...

  • Seite 25: Montage Auf Hutschienen

    – "Systemeinstellungen" > "Optionen..." > "Netzwerkgeräte" für sACN, – "Systemeinstellungen" > "Geräteverwaltung..." > "Art-Net" für Art-Net. Danach können die Geräte konfiguriert und aktiviert werden: – "Systemeinstellungen" > "Geräteverwaltung..." > "DMX-Geräte", – "Systemeinstellungen" > "Geräteverwaltung..." > "DMX-Eingang". Weitere Informationen finden Sie im Benutzerhandbuch von MADRIX ®...

  • Seite 26: Aktualisierungen Und Weitere Informationen

    Aktualisierungen und weitere Informationen Weitere Handbücher werden automatisch mit MADRIX 5 installiert und somit ® digital bereitgestellt. Mehr Informationen finden sich im "MADRIX 5 Help And ® Manual", dem Handbuch zur Software. Es kann während des Arbeitens mit MADRIX 5 durch die Taste "F1" auf der Tastatur, über das Menü "Hilfe" >...

  • Seite 27: Häufig Gestellte Fragen

    Wo finde ich die aktuellste Firmware für mein Gerät? Die aktuelle MADRIX -5-Software enthält die aktuelle Firmware (siehe S. 12). ® Kann ich andere Zuspieler an Stelle von MADRIX 5 benutzen? ® Ja. Wenn Sie das Gerät als reines Netzwerkgerät nutzen.
  • Seite 28 www.madrix.com...
