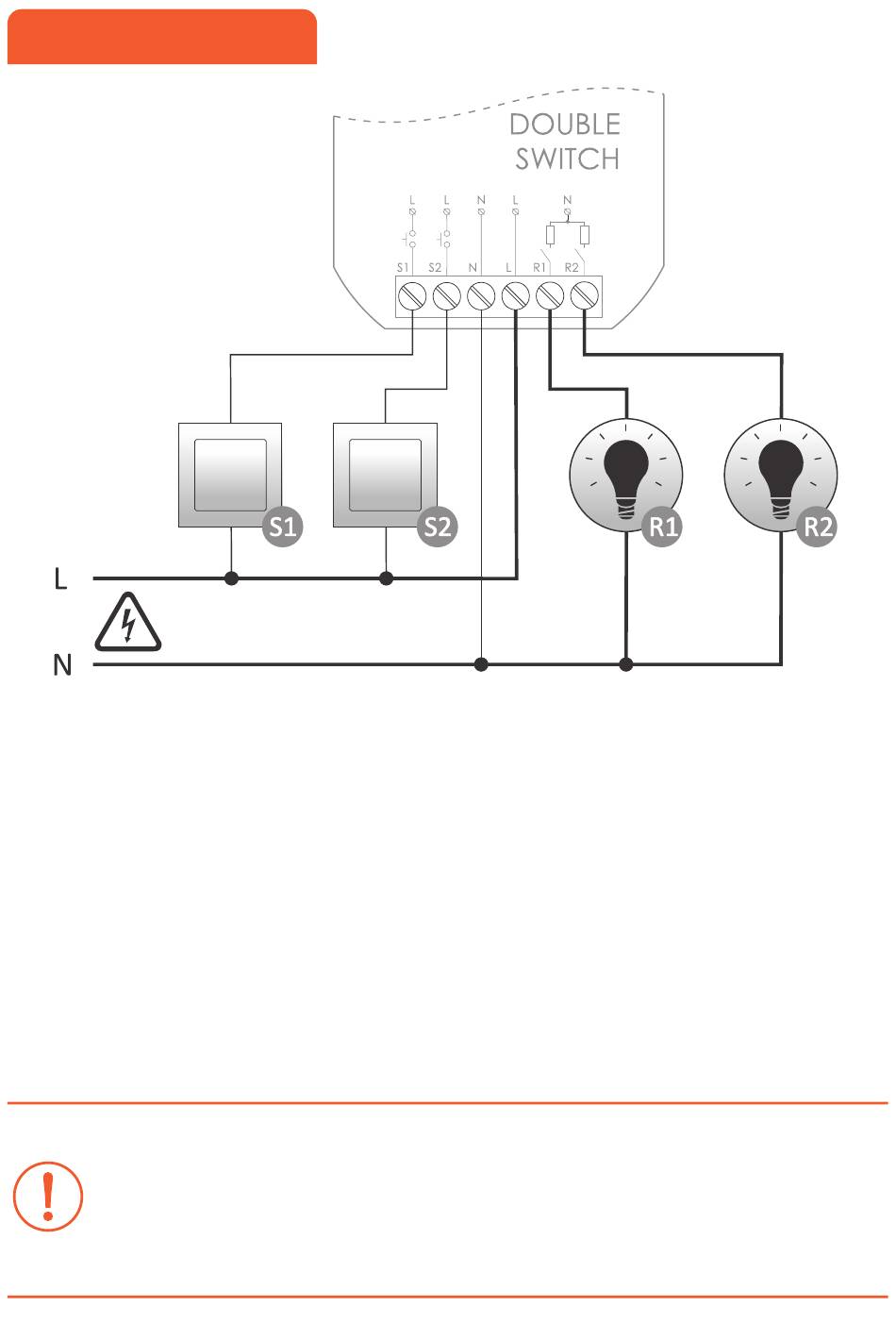

Anschlussschema
Beschreibung der Anschlüsse
S1
Eingang des lokalen Steuerungstaste
(standardmäßig – R1 ein-/ausschalten)
S2
Eingang des lokalen Steuerungstaste
(standardmäßig – R2 ein-/ausschalten)
N
Stromversorgung – Neutralleiter
L
Stromversorgung – Phasenleiter
R1
Leistungsabgang für Empfänger R1
R2
Leistungsabgang für Empfänger R2
Es wird empfohlen, monostabile Taster (Drucktaster) zu
verwenden. Bei Verwendung von bistabilen Taster kann
höchstens ein Taster an einen Eingang angeschlossen
werden.
