1. Werkzeug, das Sie für die Montage benötigen
•
Standfeste Leitern
•
Schlüsselsatz: Kreuz – Schlitz, ISK , Torx
•
Handbohrmaschine mit 3 mm Bohrer
•
Nietzange und 2St. Blindniete 3x10 mm
•
Motoreinstellkabel (nicht bei Funkmotor)
2. Vor der Demontage
Klemmen Sie den Motor in der Verteilerdose ab.

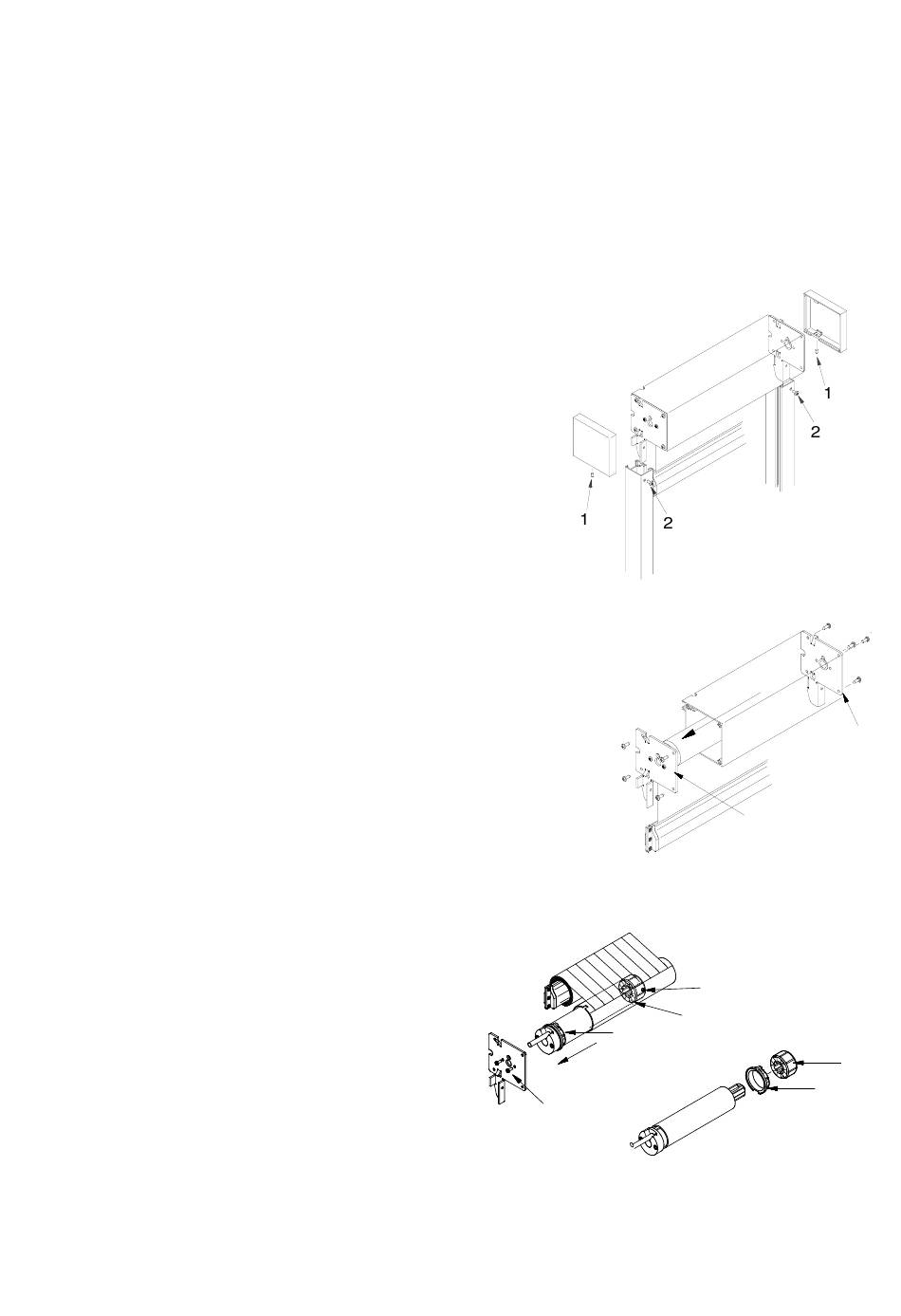

3. Demontage des Markisenkastens
Lösen Sie die Kastenseitenkappen (1) rechts und links und nehmen
diese ab.
Drehen Sie die Schrauben (2) an beiden Führungsschienen heraus.
Heben Sie den Markisenkasten aus den Schienen und legen diesen
auf einen sauberen Untergrund ab.
4. Demontage der Tuchwelle
Lösen Sie beide Seitenlager (3). Ziehen Sie die Tuchwelle seitlich heraus und
legen diese auf einen sauberen Untergrund ab.
Wickeln Sie das Tuch vorsichtig von der Tuchwelle auf das Ausfallprofil.
5. Demontage des Motors
Schrauben Sie das Seitenlager (4) vom Motorkopf ab.
Bohren Sie die beiden gegenüberliegenden Blindnieten
(5), die dem Motor fixieren, heraus.
Ziehen Sie den Motor aus der Tuchwelle heraus.
Nehmen Sie den Mitnehmer (6) und Adapterring (7) vom defekten Motor ab und Schieben diese auf den neuen
Motor.
Seite 2 von 3
5
6
7
4
3
3
6
7
