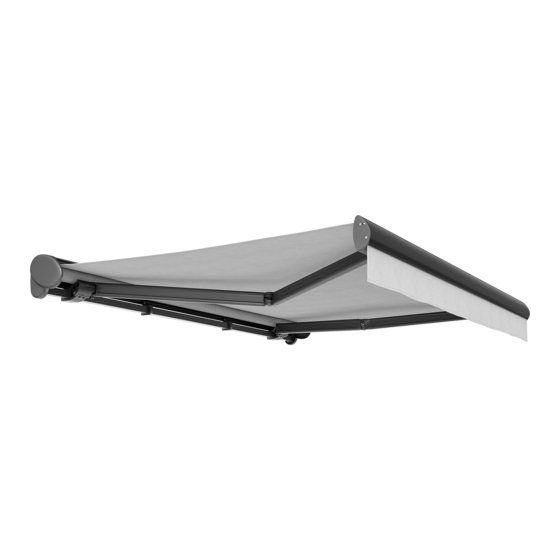

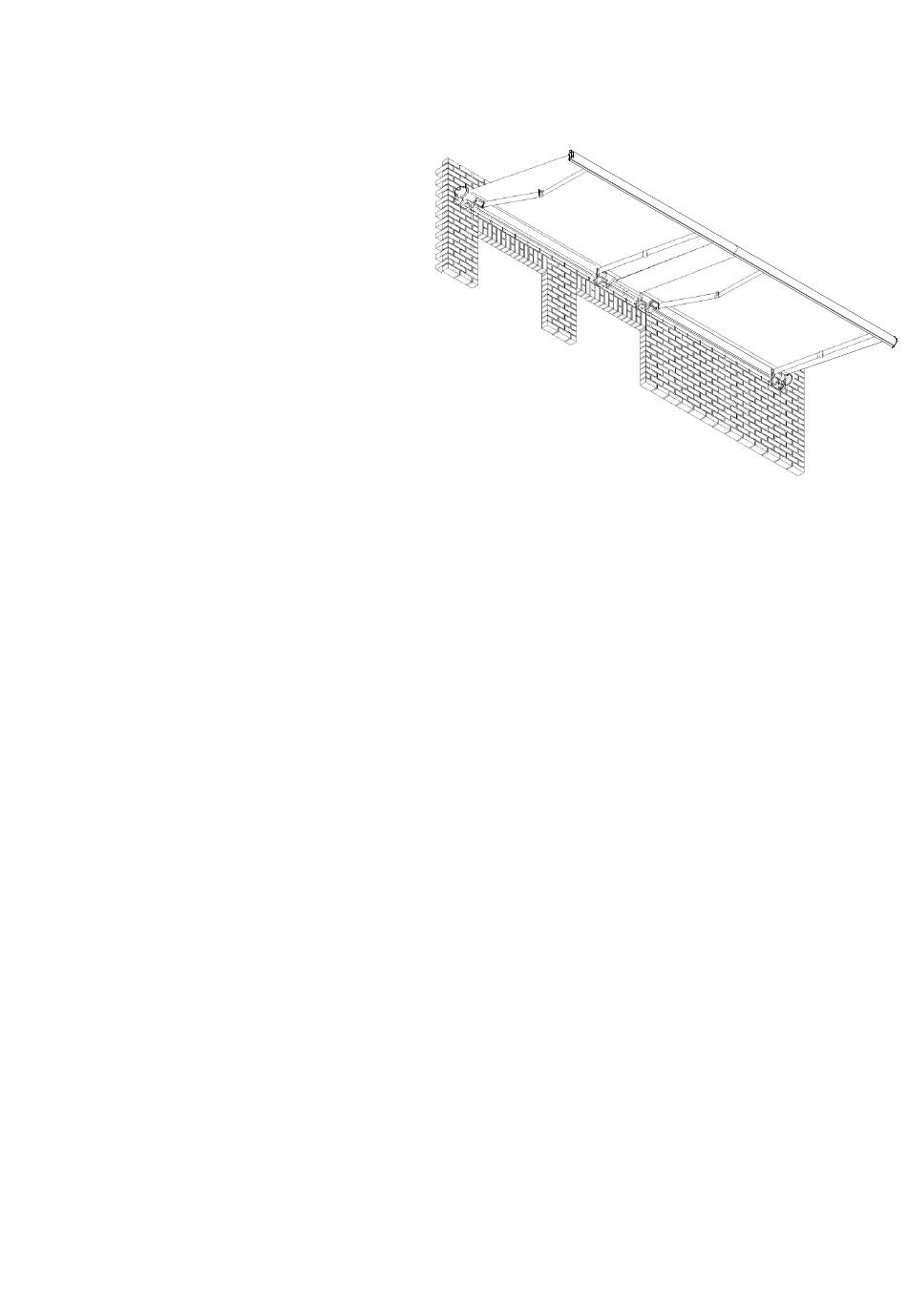

VARISOL - G250 mit Schlitzabdeckung
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ..................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation .................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen ............................................................................................................................................................... 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung ............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 4
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Konsolen ................................................................................................................................................ 4
14. Markisengestelle einhängen ....................................................................................................................................... 6
15. Kuppeln der Markisenteile .......................................................................................................................................... 7
16. Unkontrollierte Bedienung .......................................................................................................................................... 8
17. Quetsch- und Scherbereiche ...................................................................................................................................... 8
18. Motoreinstellung.......................................................................................................................................................... 9
19. Montage der Schlitzabdeckung .................................................................................................................................. 9
20. Der Volant ................................................................................................................................................................. 10
21. Übergabe .................................................................................................................................................................. 10
22. Elektroanschluss - Anweisungen für den Elektriker ................................................................................................. 10
23. Ansteuerrichtlinien für Rohrmotore ........................................................................................................................... 11
24. Anschlussfehler ......................................................................................................................................................... 11
25. Was ist, wenn... ........................................................................................................................................................ 11
97.08.070 V5
Seite 1 von 13

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol G250

Inhaltszusammenfassung für Varisol G250

  • Seite 1: Inhaltsverzeichnis

    VARISOL - G250 mit Schlitzabdeckung Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................. 2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation .................................. 2 5. Transport ..................................3 6. Hochziehen mit Seilen ..............................3 7.

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem W arndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind.

  • Seite 3: Transport

    5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann...

  • Seite 4: Montagekonsolen

    11. Montagekonsolen Vor Beginn der Montage ist zu prüfen, • ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen, • ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden.
  • Seite 5 B) Deckenmontage • Markieren Sie die Bohrlöcher des ersten Rolladenwinkel an der Decke in der vorher unter Punkt 12 markierten Stellen. • Messen Sie den Abstand eines Bohrpunktes zur W and oder zum Deckenende. • Übertragen Sie dieses Maß auf den anderen äußeren Befestigungspunkt. Bohren Sie die Befestigungspunkte und montieren Sie die Ankerbolzen.

  • Seite 6: Markisengestelle Einhängen

    Schlagen Sie den Scheibendübel (4) mit einem Hammer über das Bohrloch in den Sparren (2). Stecken Sie die Gewindestangen (3) durch die Boh- rungen der Dachsparren (2) und Scheibendübel (4). Schieben Sie den Dachsparrenhalter (1) und die Scheibe (5) auf die Gewindestange (3). Drehen Sie dann die 6.

  • Seite 7: Kuppeln Der Markisenteile

    • Schließen Sie den Motor an ein Motorprüfkabel an und fahren Sie die Antriebsseite so weit aus, bis das das Tuch abgewickelt ist und die Nut der Tuchwelle ebenfalls nach vorne zeigt. Die beiden Nuten sollen eine Flucht ergeben! Schalten Sie den Motor dann wieder ab. 15.

  • Seite 8: Unkontrollierte Bedienung

    Achtung: bevor Sie die Fallstangen mit der Kupplung verbinden, müssen beide Fallstangen genau in der W aage und auf gleicher Höhe eingestellt sein. • Für die später zu montierende Schlitzabdeckung schieben Sie in die untere Nut jeder Fallstange einen Tuchbefestigungsbolzen und in eine der Fallstangen ein Stück Rundkeder von ca.

  • Seite 9: Motoreinstellung

    18. Motoreinstellung Bei Funkmotore: Siehe Anleitung des Motorenherstellers! Der Motor wird gemäß der Einstellanleitung an das Montagekabel W T oder an das Setting Tool W T angeschlossen und programmiert. Siehe hierzu die Seiten 2 - 3. Der Motor soll so eingestellt werden, dass die Gelenkarme im ausgefahrenen Zustand leicht geöffnet sind.

  • Seite 10: Der Volant

    20. Der Volant • Fahren Sie die Markise ganz aus. • Lösen Sie die Fallstangenseitenkappe (1). • Rollen Sie den Volant auf einem sauberen Untergrund aus, oder halten ihn mit einem Kollegen so hoch, dass er den Boden nicht berührt. •...

  • Seite 11: Ansteuerrichtlinien Für Rohrmotore

    23. Ansteuerrichtlinien für Rohrmotore ACHTUNG: Einsteckmotoren entsprechen in mancher Hinsicht NICHT anderen haushaltsüblichen, elektrischen Verbrauchern! Beachten Sie bitte unbedingt die nachfolgenden Ansteuerrichtlinien. a) Motore niemals parallel ansteuern. b) Motore niemals gleichzeitig mit AUF- und AB- Signal ansteuern. c) Umschaltpausen zwischen AUF und AB Befehl von ca. 0,5 Sekunden einhalten. 24.
  • Seite 12 Lösung: Montieren Sie die Konsolen auf die vorgeschriebenen Punkte (Aufkleber auf dem Tragrohr). Steht das Dach immer noch nicht richtig, so können Sie es in gewissem Umfang nachjustieren. Das Dach ist mit kleinen Reitern am Tragrohr befestigt. Lockern Sie mit einem Innensechskantschlüssel Größe 6 die Zylinderschraube. Durch Hereindrehen des oberen Gewindestiftes mit einem Innensechskantschlüssel Größe 2,5 und Anziehen der Schraube hebt sich das Dach an, durch her-...
  • Seite 13 Lösung: Montieren Sie die Konsolen auf die vorge- schriebenen Punkte (Aufkleber an der Markise). Stehen die Gelenkarme immer noch nicht richtig, so können Sie diese in gewissem Umfang nachstellen. Fahren Sie die Markise bis auf ca. 40 cm zu. Lösen Sie mit einem 19er Maulschlüssel am Armlager die untere Kontermutter (1) der Armlagerschraube.
