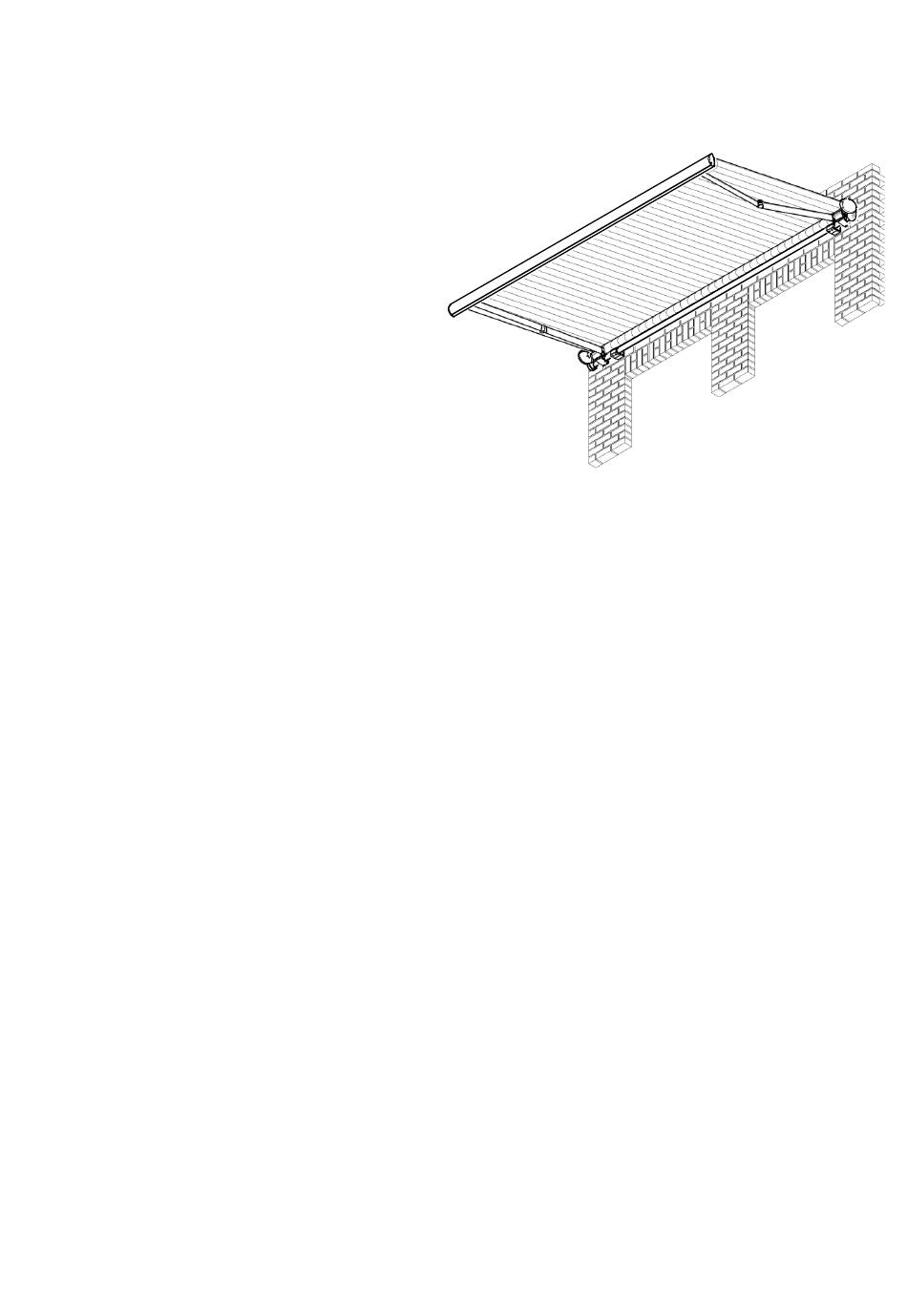

Varisol - G250 einteilig
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ..................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation .................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen ............................................................................................................................................................... 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung ............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 4
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Konsolen ................................................................................................................................................ 5
14. Einhängen der Markise ............................................................................................................................................... 6
15. Unkontrollierte Bedienung .......................................................................................................................................... 6
16. Erstes Ausfahren der Markise ..................................................................................................................................... 7
17. Quetsch- und Scherbereiche ...................................................................................................................................... 7
18. Einstellung des Ausfallwinkels .................................................................................................................................... 7
19. Der Volant ................................................................................................................................................................... 8
20. Prüfung der Motorabschaltung (nicht bei Funkmotoren) ............................................................................................ 8
21. Übergabe .................................................................................................................................................................... 8
22. Elektroanschluss - Anweisungen für den Elektriker ................................................................................................... 9
23. Ansteuerrichtlinien für Rohrmotore ............................................................................................................................. 9
24. Anschlussfehler ......................................................................................................................................................... 10
25. Was ist, wenn... ........................................................................................................................................................ 10
97.08.010 V4
Seite 1 von 12
Inhaltsverzeichnis
Verwandte Anleitungen für Varisol G250
Inhaltszusammenfassung für Varisol G250
-
Seite 1: Inhaltsverzeichnis
Varisol - G250 einteilig Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................. 2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation .................................. 2 5. Transport ..................................3 6. Hochziehen mit Seilen ..............................3 7. -
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem W arndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. -
Seite 3: Transport
5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann... -
Seite 4: Montagekonsolen
11. Montagekonsolen Vor Beginn der Montage ist zu prüfen, • ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen, • ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. -
Seite 5: Montage Der Konsolen
13. Montage der Konsolen A ) Wandmontage • Zeichnen Sie mit Hilfe einer W asserwaage senkrechte Striche an den unter Punkt 12 markierten Stellen. • Legen Sie die Höhe des ersten Montagehalters fest. • Zeichnen Sie die Befestigungslöcher der Konsolen auf der W and an. •... -
Seite 6: Einhängen Der Markise
• Befestigen Sie mit Hilfe von kleinen Schraubzwingen provisorisch die Dachsparrenhalter an die Sparren. Spannen Sie eine Richtschnur zwischen die äußeren Halter und richten Sie diese und alle weiteren Halter aus. Achten Sie darauf, dass alle Halter fluchten und auf gleicher Höhe liegen. -
Seite 7: Erstes Ausfahren Der Markise
Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen. Ebenso muss bei manueller Bedienung die Bedienkurbel ausgehängt und sicher verwahrt werden. Werden Markisen von mehreren Nutzern betrieben, muss eine vorrangig schaltende Verriegelungsvorrichtung (kontrollierte Stromunterbrechung von außen) installiert werden, die jegliches Ein- und Ausfahren der Markise unmöglich macht. -
Seite 8: Der Volant
19. Der Volant • Fahren Sie die Markise ganz aus. • Lösen Fallstangenseitenkappen (1) einem Kreuz- schraubendreher. • Lösen Sie die Befestigungsbolzen (2) mit einem 2,5 mm Innen- sechskantschlüssel, rechts und links in der unteren Nut der Fallstange und nehmen Sie diese heraus. •... -
Seite 9: Elektroanschluss - Anweisungen Für Den Elektriker
22. Elektroanschluss - Anweisungen für den Elektriker Achtung: Bei Nichtbeachtung dieser Anweisungen, bei nicht DIN gerechter Ausführung der Anschlüsse oder bei Missachtung der anerkannten Regeln der Technik, haften weder Motor- noch Markisenhersteller für Material- oder Personenschäden (siehe Zeichnung): Schalter für Markisenmotore müssen unbedingt elektrisch und mechanisch verriegelt sein. -
Seite 10: Anschlussfehler
24. Anschlussfehler Um Defekten an Mikroschaltern von Antrieben vorzubeugen sind nachfolgend die häufigsten Ursachen für Überlastung der Endschalter erklärt. a. Parallelschaltung von zwei oder mehr Antrieben Die parallel geschalteten Antriebe haben nie genau die gleiche Laufzeit. Deshalb wird der zuerst abschaltende Antrieb von den noch laufenden Antrieben mit einer induktiven und kapazitiven Spannung auf der Gegenwicklung erregt. - Seite 11 … bei Getriebeantrieb das Tuch durchhängt? Dies ist kein Fehler. Die Getriebe werden vom W erk aus so eingestellt, dass das Tuch nach dem Ausfahren der Markise durch eine kleine Rückwärtsdrehung wieder gespannt werden muss. Dies hat den Vorteil, dass das Tuch auch dann noch optimal gespannt ist, wenn es sich etwas gedehnt hat.
- Seite 12 … das Dach einen Bogen nach oben macht oder in der Mitte durchhängt? In den meisten Fällen liegt dies an einer nicht ordnungsgemäßen Montage der Konsolen. Prüfen Sie, wie auch unter Punkt 13 beschrieben, mit einer Richtschnur und einer W asserwaage deren Sitz und Ausrichtung. Prüfen Sie zudem, ob die Konsolen genau an den Montagepunktaufklebern montiert sind.
