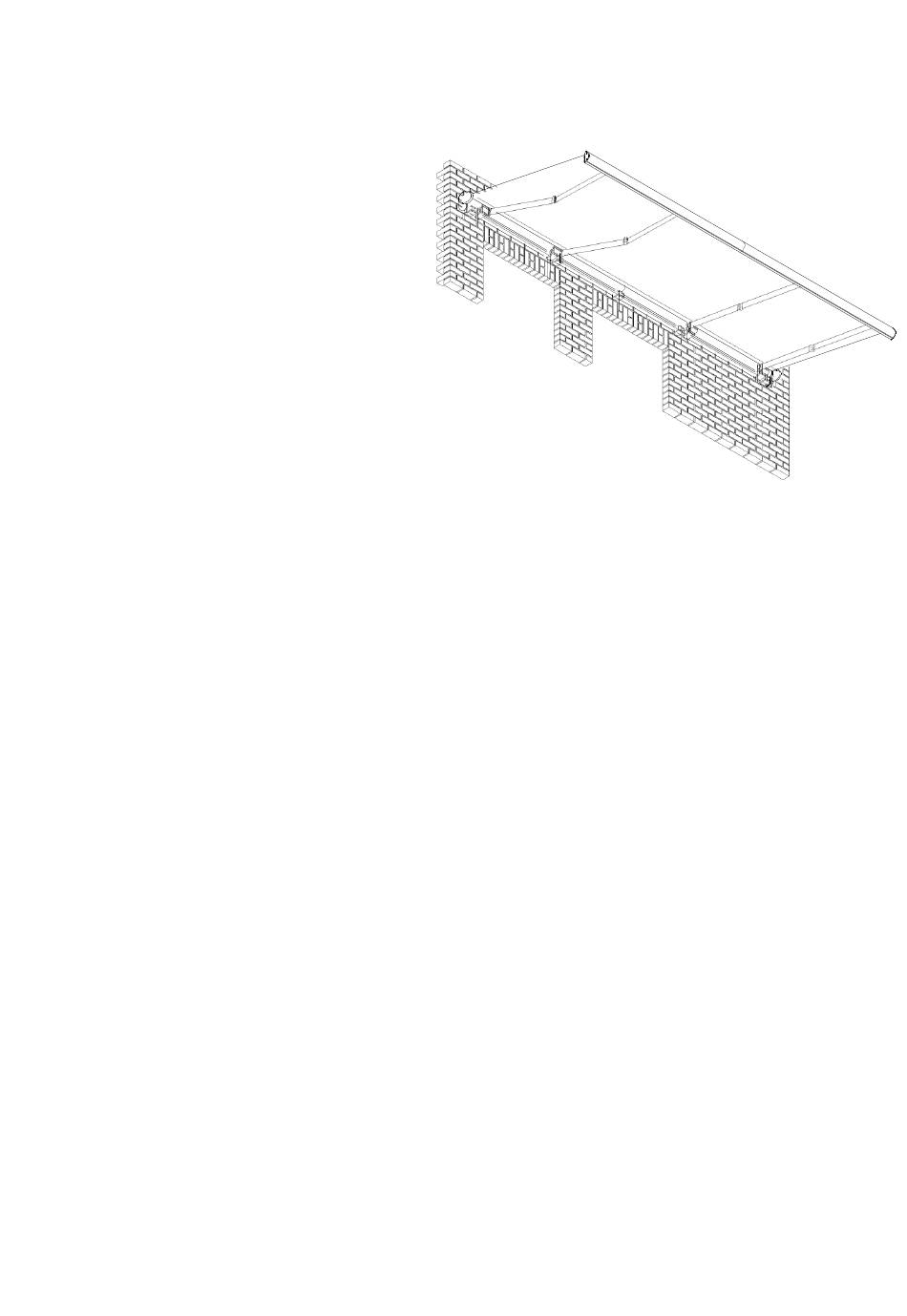

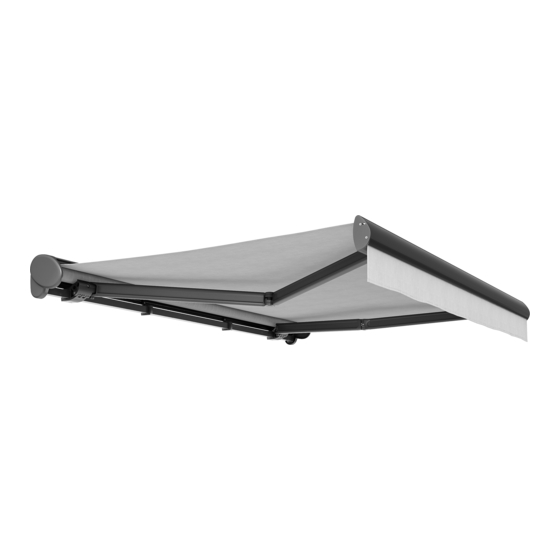

VARISOL - G250 mit durchgehendem Tuch
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ..................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation .................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen ............................................................................................................................................................... 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung ............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 4
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Konsolen ................................................................................................................................................ 4
14. Markisengestelle einhängen ....................................................................................................................................... 6
15. Montage der Bespannung .......................................................................................................................................... 7
16. Motoreinstellung.......................................................................................................................................................... 9
17. Unkontrollierte Bedienung .......................................................................................................................................... 9
18. Quetsch- und Scherbereiche ...................................................................................................................................... 9
19. Der Volant ................................................................................................................................................................. 10
20. Übergabe .................................................................................................................................................................. 10
21. Elektroanschluss - Anweisungen für den Elektriker ................................................................................................. 11
22. Ansteuerrichtlinien für Rohrmotore ........................................................................................................................... 11
23. Anschlussfehler ......................................................................................................................................................... 12
24. Was ist, wenn... ........................................................................................................................................................ 12
25. Der Vario-Volant ....................................................................................................................................................... 14
97.08.050 V6
Seite 1 von 14

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol G250

Inhaltszusammenfassung für Varisol G250

  • Seite 1: Inhaltsverzeichnis

    VARISOL - G250 mit durchgehendem Tuch Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................. 2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation .................................. 2 5. Transport ..................................3 6.

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem W arndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind.

  • Seite 3: Transport

    5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann...

  • Seite 4: Montagekonsolen

    11. Montagekonsolen Vor Beginn der Montage ist zu prüfen, • ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen, • ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden.
  • Seite 5 B) Deckenmontage • Markieren Sie die Bohrlöcher der ersten Konsole an der Decke in der vorher unter Punkt 12 markierten Stellen. • Messen Sie den Abstand eines Bohrpunktes zur W and oder zum Deckenende. • Übertragen dieses Maß anderen äußeren festigungspunkt.

  • Seite 6: Markisengestelle Einhängen

    Schlagen Sie den Scheibendübel (4) mit einem Hammer über das Bohrloch in den Sparren (2). Stecken Sie die Gewindestangen (3) durch die Boh- rungen der Dachsparren (2) und Scheibendübel (4). Schieben Sie den Dachsparrenhalter (1) und die Scheibe (5) auf die Gewindestange (3). Drehen Sie dann die 6.

  • Seite 7: Montage Der Bespannung

    • Die Kastenseitenkappe ist mit einer kleinen Aluplatte (1) an dem Seitenlager (4) befestigt. Schrauben Sie die Mutter mit einem 10er Maulschlüssel ab und lösen Sie die Seitenkappe (2) mit einem Gummihammer. Lockern Sie den Gewindestift (3) des Seitenlagers (4) mit einem 3 mm Innensechskantschlüssel, und nehmen Sie es vom Tragrohr ab.
  • Seite 8 Achtung bei Tüchern mit Eckverstärkung! Die Eckverstärkung wird immer in die Fallstange montiert! • Führen Sie den Hohlsaum des Tuches nach und nach in die Nut der Tuchwelle (1) ein. Ihr Kollege schiebt gleichzeitig den Rundkeder (2) in den Hohlsaum. Schneiden Sie den Keder so ab, dass das Tuch rechts und links 2cm übersteht.

  • Seite 9: Motoreinstellung

    16. Motoreinstellung Bei Funkmotore: Siehe Anleitung des Motorenherstellers! Der Motor wird gemäß der Einstellanleitung an das Montagekabel W T oder an das Setting Tool W T angeschlossen und programmiert. Siehe hierzu die Seiten 2 - 3. Der Motor soll so eingestellt werden, dass die Gelenkarme im ausgefahrenen Zustand leicht geöffnet sind.

  • Seite 10: Der Volant

    19. Der Volant • Fahren Sie die Markise ganz aus. • Lösen Sie die beiden Fallstangenseitenkappen mit einem Kreuzschlitz- schraubendreher und nehmen diese ab. • Rollen Sie den Volant auf einem sauberen Untergrund aus, oder halten Sie ihn mit einem Kollegen so hoch, dass dieser den Boden nicht berührt.

  • Seite 11: Elektroanschluss - Anweisungen Für Den Elektriker

    21. Elektroanschluss - Anweisungen für den Elektriker Achtung: Bei Nichtbeachtung dieser Anweisungen, bei nicht DIN gerechter Ausführung der Anschlüsse oder bei Missachtung der anerkannten Regeln der Technik, haften weder Motor- noch Markisenhersteller für Material- oder Personenschäden (siehe Zeichnung): Schalter für Markisenmotore müssen unbedingt elektrisch und mechanisch verriegelt sein.

  • Seite 12: Anschlussfehler

    23. Anschlussfehler Um Defekten an Mikroschaltern von Antrieben vorzubeugen sind nachfolgend die häufigsten Ursachen für Überlastung der Endschalter erklärt. a. Parallelschaltung von zwei oder mehr Antrieben Die parallel geschalteten Antriebe haben nie genau die gleiche Laufzeit. Deshalb wird der zuerst abschaltende Antrieb von den noch laufenden Antrieben mit einer induktiven und kapazitiven Spannung auf der Gegenwicklung erregt.
  • Seite 13 …das Dach einen Bogen nach oben macht oder in der Mitte durchhängt? In den meisten Fällen liegt dies an einer nicht ordnungsgemäßen Montage der Konsolen. Prüfen Sie, wie auch unter Punkt 13 beschrieben, mit einer Richtschnur und einer W asserwaage deren Sitz und Ausrichtung. Prüfen Sie zudem, ob die Konsolen nicht weiter als 100 mm von den Montagepunktaufklebern auf dem Tragrohr entfernt montiert sind.

  • Seite 14: Der Vario-Volant

    Achten Sie darauf, dass sich die Kerbe (=X) der Armlagerschraube im hinteren Bereich K e r b e der Armgabel (Richtung Tuchwelle) befindet. … das Tuch beim ein- bzw. ausfahren an den Dachträgern (1) reibt? Die Tuchwellenstützlager stehen zu weit nach hinten. Lösung: Stellen Sie die Tuchwellenstützlager (2), mit einem Innensechskantschlüssel, an der vorderen Einstellschraube, soweit nach vorne (Pfeilrichtung) bis das Tuch frei läuft.
