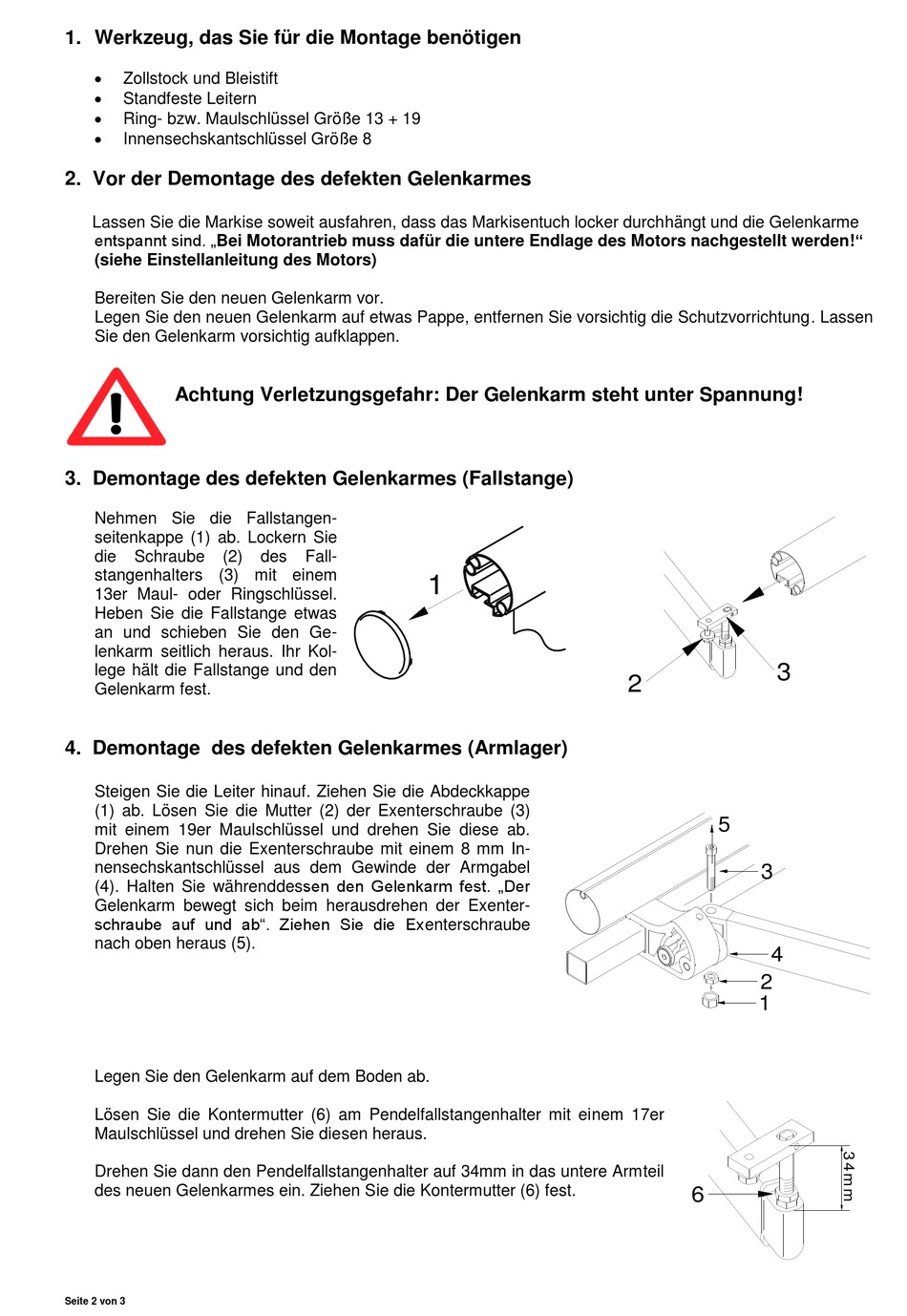

Varisol G100 Reparaturanleitung Seite 2

1. Werkzeug, das Sie für die Montage benötigen

Zollstock und Bleistift

Standfeste Leitern

Ring- bzw. Maulschlüssel Größe 13 + 19

Innensechskantschlüssel Größe 8
2. Vor der Demontage des defekten Gelenkarmes
Lassen Sie die Markise soweit ausfahren, dass das Markisentuch locker durchhängt und die Gelenkarme
entspannt sind. „Bei Motorantrieb muss dafür die untere Endlage des Motors nachgestellt werden!"
(siehe Einstellanleitung des Motors)
Bereiten Sie den neuen Gelenkarm vor.
Legen Sie den neuen Gelenkarm auf etwas Pappe, entfernen Sie vorsichtig die Schutzvorrichtung. Lassen
Sie den Gelenkarm vorsichtig aufklappen.
Achtung Verletzungsgefahr: Der Gelenkarm steht unter Spannung!
3. Demontage des defekten Gelenkarmes (Fallstange)
Nehmen Sie die Fallstangen-
seitenkappe (1) ab. Lockern Sie
die Schraube (2)
stangenhalters (3) mit einem
13er Maul- oder Ringschlüssel.
Heben Sie die Fallstange etwas
an und schieben Sie den Ge-
lenkarm seitlich heraus. Ihr Kol-
lege hält die Fallstange und den
Gelenkarm fest.
4. Demontage des defekten Gelenkarmes (Armlager)
Steigen Sie die Leiter hinauf. Ziehen Sie die Abdeckkappe
(1) ab. Lösen Sie die Mutter (2) der Exenterschraube (3)
mit einem 19er Maulschlüssel und drehen Sie diese ab.
Drehen Sie nun die Exenterschraube mit einem 8 mm In-
nensechskantschlüssel aus dem Gewinde der Armgabel
(4). Halten Sie währenddessen den Gelenkarm fest. „Der
Gelenkarm bewegt sich beim herausdrehen der Exenter-
schraube auf und ab". Ziehen Sie die Exenterschraube
nach oben heraus (5).
Legen Sie den Gelenkarm auf dem Boden ab.
Lösen Sie die Kontermutter (6) am Pendelfallstangenhalter mit einem 17er
Maulschlüssel und drehen Sie diesen heraus.
Drehen Sie dann den Pendelfallstangenhalter auf 34mm in das untere Armteil
des neuen Gelenkarmes ein. Ziehen Sie die Kontermutter (6) fest.
Seite 2 von 3
