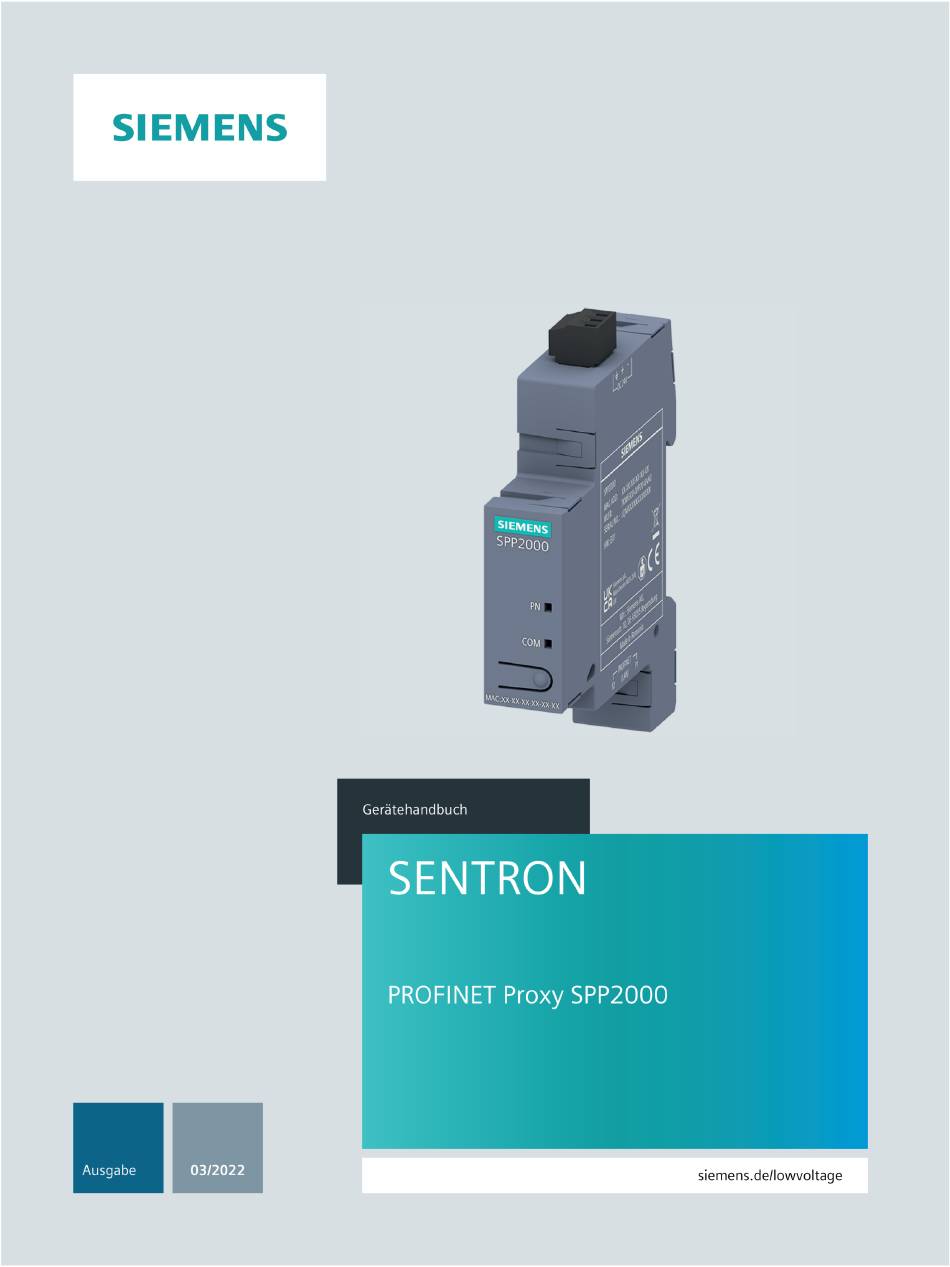

Siemens SENTRON PROFINET Proxy SPP2000 Gerätehandbuch

Siemens SENTRON PROFINET Proxy SPP2000 Gerätehandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SENTRON PROFINET Proxy SPP2000

Inhaltszusammenfassung für Siemens SENTRON PROFINET Proxy SPP2000

  • Seite 3 PROFINET Proxy SPP2000 Einleitung Beschreibung SENTRON Montage und Demontage Anschließen PROFINET Proxy SPP2000 In Betrieb nehmen Datenverkehr Gerätehandbuch Alarm-, Fehler- und Systemmeldungen Instandhalten, Warten und Entsorgen Technische Daten Maßbilder Anhang Liste der Abkürzungen 03/2022 L1V30814715C-01...

  • Seite 4: Qualifiziertes Personal

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung .............................. 5 Lieferumfang ........................5 Aktuelle Informationen ......................5 Allgemeine Sicherheitshinweise ................... 6 Security-Hinweise ........................ 7 Open Source Software ......................8 Weiterführende Trainings ....................9 Weitere Dokumentationen ....................10 Beschreibung ............................11 Einsatzbereich ........................11 Leistungsmerkmale ......................12 Aufbau ..........................
  • Seite 6 Inhaltsverzeichnis 6.2.6 Energiedatenprofil e1 ......................37 6.2.7 Energiedatenprofil e2 ......................37 6.2.8 Energiedatenprofil e3 ......................38 6.2.9 Frei verwendbare Messgrößen ................... 39 6.2.10 Statusinformation im zyklischen Kanal ................42 6.2.11 Steuerbytes ........................43 Azyklischer Datenverkehr ....................45 6.3.1 Adressierungsschema ......................45 6.3.2 Inhalt der Datensätze ......................

  • Seite 7: Einleitung

    Im Paket sind erhalten: • SENTRON PROFINET Proxy (SPP2000) • Anschlussstecker zur Spannungsversorgung • Betriebsanleitung SPP2000 Lieferbares Zubehör: • Software SENTRON powerconfig (https://support.industry.siemens.com/cs/ww/de/view/63452759) • GSDML-Datei (https://support.industry.siemens.com/cs/ww/de/view/109804702) Aktuelle Informationen Ständig aktuelle Informationen Weitere Unterstützung erhalten Sie im Internet (http://www.siemens.de/lowvoltage/technical- assistance). PROFINET Proxy SPP2000...

  • Seite 8: Allgemeine Sicherheitshinweise

    Betriebs oder der Instandhaltung berücksichtigen. Sollten Sie weitere Informationen wünschen oder sollten besondere Probleme auftreten, die in der Bedienungsanleitung nicht ausführlich genug behandelt werden, können Sie die erforderliche Auskunft über den Technischen Support (https://www.siemens.de/lowvoltage/technical-support) anfordern. PROFINET Proxy SPP2000 Gerätehandbuch, 03/2022, L1V30814715C-01...

  • Seite 9: Sicherheitsrelevante Symbole Auf Dem Gerät

    Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...

  • Seite 10: Open Source Software

    Den Technical Support finden Sie unter (https://support.industry.siemens.com/cs/de/de/ps). Betreff: Open Source Anfrage (bitte Produktname und Versionsstand angeben, soweit zutreffend) SIEMENS kann für die Erfüllung der Anfrage eine Bearbeitungsgebühr von bis zu 5 Euro in Rechnung stellen. PROFINET Proxy SPP2000 Gerätehandbuch, 03/2022, L1V30814715C-01...

  • Seite 11: Weiterführende Trainings

    1.6 Weiterführende Trainings Gewährleistung betreffend Verwendung der Open Source Software: Die Gewährleistungspflichten von SIEMENS sind in dem jeweiligen Vertrag mit SIEMENS geregelt. Soweit Sie das Produkt oder die OSS Komponenten modifizieren oder in einer anderen als der von SIEMENS spezifizierten Weise verwenden, ist die Gewährleistung ausgeschlossen und eine technische Unterstützung erfolgt nicht.

  • Seite 12: Weitere Dokumentationen

    • SIMATIC "Hardware konfigurieren und Verbindungen projektieren mit STEP 7" • SIMATIC TIA Portal ab V18 • TIA Portal Energy Suite Weitere Informationen siehe (https://support.automation.siemens.com/). Weitere Informationen zum PROFINET finden Sie unter: • PROFIBUS- und PROFINET-Unterlagen bei PI International (http://www.profibus.com/) •...

  • Seite 13: Beschreibung

    Beschreibung Einsatzbereich Das SPP2000 wird zur Anbindung der folgenden SENTRON Geräte (Modbus TCP) in das PROFINET Netzwerk eingesetzt: • PAC2200 • PAC2200MID • PAC2200CLP • PAC3200T Dadurch werden die genannten Geräte in Power Management Systeme und Automatisierungssysteme integriert, z. B.: •...

  • Seite 14: Leistungsmerkmale

    Beschreibung 2.2 Leistungsmerkmale Leistungsmerkmale Hinweis Unterstützte SENTRON-Geräte sind PAC2200, PAC2200MID, PAC2200CLP und PAC3200T. Das PROFINET Proxy SPP2000 hat folgende Leistungsmerkmale: • Verbindung zwischen den unterstützten SENTRON-Geräten und weiteren Ethernet- Teilnehmern durch den integrierten Ethernet-Switch. • Über PROFINET IO kommunizieren die unterstützten SENTRON-Geräte mit einem IO- Controller (z.B.

  • Seite 15: Aufbau

    Beschreibung 2.3 Aufbau Aufbau ① 2x RJ45 Buchsen ② Funktionstaster ③ COM-LED ④ PN-LED ⑤ Spannungsversorgungsanschluss 24 VDC und FE Funktionstaster Zustand Beschreibung Farbe COM LED Farbe PN LED Betätigt < 5 s Keine Funktion. Unverändert. Unverändert. Betätigt > 5 s und < 10 s Neustart des Geräts.
  • Seite 16 Beschreibung 2.3 Aufbau PN-LED Die PN-LED visualisiert den PROFINET Verbindungsstatus, die Betätigung des Funktionstasters und die Erkennungsfunktion. Farbe Zustand Beschreibung Maßnahmen Ohne Keine Funktion. Überprüfen der Versorgungsspannung. Orange Statisch AN Keine Ethernetverbindung. Überprüfen der Verbindung zum Netzwerk Ausführen eines Neustarts bei Betätigung des Loslassen des Tasters bei oranger LED löst einen Funktionstasters >5 s.

  • Seite 17: Montage Und Demontage

    Montage und Demontage WARNUNG Der Einsatz von beschädigten Geräten kann zum Tod, schwerer Körperverletzung oder Sachschaden führen. Bauen Sie keine beschädigten Geräte ein und nehmen Sie diese nicht in Betrieb. VORSICHT Elektrostatische Entladung Das Gerät ist mit elektronischen Bauelementen bestückt, welche bei elektrostatischer Entladung zerstört werden können.

  • Seite 18: Montage

    Montage und Demontage 3.2 Montage Montage Montieren Sie das SPP2000 auf eine TH35-Hutschiene (nach EN 60715). Vorgehensweise Demontage Werkzeug Für die Demontage des Geräts benötigen Sie folgende Werkzeuge: • Schlitz-Schraubendreher Vorgehensweise PROFINET Proxy SPP2000 Gerätehandbuch, 03/2022, L1V30814715C-01...

  • Seite 19: Anschließen

    Anschließen Sicherheitshinweise Hinweise GEFAHR Gefährliche Spannung! Nichtbeachtung wird Tod, Körperverletzung oder Sachschaden zur Folge haben. Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten. ACHTUNG Falsche Netzspannung kann das Gerät zerstören. Stellen Sie vor dem Anschluss des Geräts sicher, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.

  • Seite 20: Hinweise Zur Erdung Des Datenkabels Zur Verwendung Mit Dem Profinet Proxy Spp2000

    Anschließen 4.2 Hinweise zur Erdung des Datenkabels zur Verwendung mit dem PROFINET Proxy SPP2000 Hinweis Isolationsprüfung Bei einer Isolationsprüfung der Gesamt-Installation mit AC oder DC ist das Gerät vor der Prüfung abzutrennen. Hinweis Absicherung der Versorgungsspannung. Die Leitungsschutzschalter in der Versorgungsspannung dienen ausschließlich dem Leitungsschutz.

  • Seite 21: Ausführung Der Schirmerdung

    Anschließen 4.2 Hinweise zur Erdung des Datenkabels zur Verwendung mit dem PROFINET Proxy SPP2000 Ausführung der Schirmerdung Legen Sie den Folienschirm des Datenkabels frei. Verbinden Sie den freigelegten Schirm mit einem geeigneten Erdungspunkt des Schaltschranks, vorzugsweise mit einer Schirmschiene. • Achten Sie beim Entfernen des Leitungsmantels darauf, dass der Folienschirm der Leitung nicht verletzt wird.

  • Seite 22: Anschlussbeispiele

    Anschließen 4.3 Anschlussbeispiele Anschlussbeispiele Für den Betrieb des Geräts wird eine externe Versorgungsspannung benötigt. Die Art und die Größe der möglichen Versorgungsspannung entnehmen Sie den Technischen Daten (Seite 75) bzw. dem Typenschild. ACHTUNG Falscher Netzanschluss kann das Gerät zerstören Bei Nichtbeachtung kann Sachschaden am Gerät und an der Anlage eintreten. Die in den technischen Daten und auf dem Typenschild genannten Grenzwerte dürfen nicht überschritten oder unterschritten werden, auch nicht bei der Inbetriebsetzung oder Prüfung des Geräts.
  • Seite 23 Anschließen 4.3 Anschlussbeispiele Weiteres Anschlussbeispiel Das SPP2000 wird als Gateway für ein PAC2200/3200T genutzt. Mit Hilfe eines Switches können bis zu 8 der erwähnten PAC-Geräte in TIA integriert werden. Weiteres Anschlussbeispiel Das SPP2000 wird in die Mitte eines PROFINET-Netzwerkes mit Conformance Class C integriert.
  • Seite 24 Anschließen 4.3 Anschlussbeispiele Weiteres Anschlussbeispiel Wie das vorherige Anschlussbeispiel, jedoch können noch weitere PROFINET-Teilnehmer angeschlossen werden. Die Modbus TCP-Segmente der PACs werden durch einen Switch vom PROFINET-Segment getrennt. Der SPP2200 wirkt als Proxy (Stellvertreter) der PACs im PROFINET-Netzwerk. PROFINET Proxy SPP2000 Gerätehandbuch, 03/2022, L1V30814715C-01...

  • Seite 25: In Betrieb Nehmen

    In Betrieb nehmen Voraussetzungen Voraussetzung für Inbetriebnahme Das SENTRON PROFINET Proxy wurde an die Versorgungsspannung und an das Kommunikationssystem korrekt angeschlossen. Hinweis Anschlüsse prüfen Unsachgerechtes Anschließen kann zu Fehlfunktionen und zum Ausfall des Gerätes führen. Prüfen Sie vor der Inbetriebnahme alle Anschlüsse auf sachgerechte Ausführung. Hinweis Isolationsprüfung Bei einer Isolationsprüfung der Gesamt-Installation mit AC oder DC ist das Gerät vor der...

  • Seite 26: Tia Hw-Konfiguration Über Spp2000 Im Simatic-Umfeld

    In Betrieb nehmen 5.2 TIA HW-Konfiguration über SPP2000 im SIMATIC-Umfeld TIA HW-Konfiguration über SPP2000 im SIMATIC-Umfeld TIA HW-Konfiguration des 7KM PAC Messgeräts über SPP2000 im SIMATIC-Umfeld Sie können das 7KM PAC Messgerät über das SENTRON PROFINET Proxy im SIMATIC-Umfeld folgendermaßen konfigurieren: •...

  • Seite 27: Namenskonvention Der Profinet Gsdml-Datei

    Ausgabedatum der GSDML-Datei im Format: JJJJ.MM.DD Optional Ausgabezeit der GSDML-Datei im Format: hh.mm.ss hh gilt von 00 … 24. Erweiterung des Dateinamen "XML" Hinweis Sie finden die jeweils neueste Version der notwendigen GSDML-Datei im Internet (https://support.industry.siemens.com/cs/ww/de/view/109804702). PROFINET Proxy SPP2000 Gerätehandbuch, 03/2022, L1V30814715C-01...

  • Seite 28: Konfigurationsbeispiel

    In Betrieb nehmen 5.3 Konfigurationsbeispiel Konfigurationsbeispiel Konfigurationsbeispiel im TIA-Portal mit Hilfe der GSDML-Datei 1. Starten Sie das Projektierungstool TIA. – Bestätigen Sie im Menü "Extras" > "Gerätebeschreibungsdateien (GSD) verwalten“. 2. Wählen Sie das Verzeichnis aus, in dem die GSDML-Datei gespeichert ist. –...
  • Seite 29 – Nach erfolgreicher Beendigung der Installation der GSDML-Datei erscheint folgende Meldung: "Die Installation wurde erfolgreich beendet." 3. Das SPP2000 befindet sich im Hardwarebaum unter: "PROFINET IO" > "Weitere Feldgeräte" > “PROFINET IO” > “Sensors” > “SIEMENS AG” > "SENTRON" > "SPP2000" PROFINET Proxy SPP2000 Gerätehandbuch, 03/2022, L1V30814715C-01...
  • Seite 30 In Betrieb nehmen 5.3 Konfigurationsbeispiel 4. Ziehen Sie das SPP2000, aus dem Hardwarebaum auf die Projektierungsfläche. 5. Legen Sie die Kommunikationsparameter fest. – Vergeben Sie dem SPP2000 eine eindeutige IP-Adresse, sowie ein "device name“. Hinweis: Der "device name“ muss identisch mit dem gespeicherten Namen im Gerät sein.
  • Seite 31 In Betrieb nehmen 5.3 Konfigurationsbeispiel 6. Einbindung der PAC-Geräte im SPP2000: Im SPP2000 können bis zu acht PAC-Geräte eingebunden werden. Deswegen hat SPP2000 acht Slots zur Verfügung. Aus dem Katalog kann das gewünschte PAC-Gerät per Drag & Drop in den gewünschten Slot eingefügt werden.
  • Seite 32 In Betrieb nehmen 5.3 Konfigurationsbeispiel 7. Einstellung der PAC-Kommunikationsparameter: Jedes PAC-Gerät hat im Subslot1 ein Submodul „Ethernet-Interface“. Über dieses Modul wird die „IP-Adresse“ sowie „Modbus Port“ des jeweiligen PAC-Gerätes dem SPP2000 mitgeteilt. Über diese Parameter baut das SPP2000 mit dem unterlagerten PAC-Gerät die Kommunikation auf.
  • Seite 33 In Betrieb nehmen 5.3 Konfigurationsbeispiel 8. Festlegung des zyklischen Datenhaushaltes bei den konfigurierten PAC-Geräten: Hinweis: Die maximale Datenkapazität der Eingänge von 244 Byte beachten. Das SPP2000 stellt für jedes PAC-Gerät (Slot) neun SubSlots für die Messmodule bereit. Sie können das gewünschte Messmodul per Drag & Drop aus dem Katalog auswählen und zum gewünschten Gerät hinzufügen.

  • Seite 35: Datenverkehr

    Datenverkehr Messgrößen und Zustände Die Messgrößen und Zustandsinformationen der SENTRON Geräte werden über SPP2000 dem übergeordneten Power Management System oder Automatisierungssystem angeboten. Die Messgrößen umfassen z. B.: • Die gemessenen Messwerte • Die Extremwerte der gemessenen Messwerte • Die Energiewerte Die Zustandsinformationen umfassen z.

  • Seite 36: Zyklischer Datenverkehr

    6.2 Zyklischer Datenverkehr Zyklischer Datenverkehr Weitere Informationen zu einzelnen Datenpunkten des jeweiligen PAC-Geräts finden Sie in den Handbüchern PAC2200CLP, PAC3200T und PAC2200 / PAC2200MID. Siehe auch Gerätehandbuch SENTRON PAC2200 und PAC2200MID (https://support.industry.siemens.com/cs/ww/en/view/109746835/de) Gerätehandbuch SENTRON PAC2200CLP (https://support.industry.siemens.com/cs/ww/en/view/109783220/de) Gerätehandbuch SENTRON PAC3200T (https://support.industry.siemens.com/cs/ww/en/view/109746833/de) 6.2.1...

  • Seite 37: Basistyp 1

    Datenverkehr 6.2 Zyklischer Datenverkehr 6.2.2 Basistyp 1 Aufbau Der Aufbau des Basistyps 1 ist fest vorgegeben. Die Länge des Basistyps 1 ist 20 Byte Eingangsdaten und 2 Byte Steuerbytes (Ausgangsdaten). Im Basistyp 1 werden folgende Informationen übermittelt. Tabelle 6- 1 Aufbau des Basistyps 1 Byte Datenwert...

  • Seite 38: Basistyp 3

    Datenverkehr 6.2 Zyklischer Datenverkehr 6.2.4 Basistyp 3 Aufbau Der Aufbau des Basistyps 3 ist fest vorgegeben. Der Basistyp 3 ist 116 Byte lang. Der Basistyp 3 enthält die Steuerbytes. Hinweis Basistyp 3 steht nur für PAC3200T zur Verfügung. Tabelle 6- 3 Der Basistyp 3 überträgt die folgenden Eingangsdaten: Byte Datenwert...

  • Seite 39: Siehe Auch

    Datenverkehr 6.2 Zyklischer Datenverkehr Siehe auch Statusinformation im zyklischen Kanal (Seite 42) Steuerbytes (Seite 43) 6.2.5 Energiedatenprofil e0 Das Energiedatenprofil e0 ist ein einfaches Profil, mit dem anhand des Stromes Kriterien zur Trendanalyse geschaffen werden. Byte Datenwert Format Einheit 0..3 Strom L1 Float 4..7...

  • Seite 40: Energiedatenprofil E3

    Datenverkehr 6.2 Zyklischer Datenverkehr 6.2.8 Energiedatenprofil e3 Das Energiedatenprofil e3 erfüllt alle typischen für das Energiemanagement nötige Anforderungen. Byte Datenwert Format Einheit 0..3 Wirkleistung L1 Float 4..7 Wirkleistung L2 Float 8..11 Wirkleistung L3 Float 12..15 Blindleistung L1 Float 16..19 Blindleistung L2 Float 20..24 Blindleistung L3...

  • Seite 41: Frei Verwendbare Messgrößen

    Datenverkehr 6.2 Zyklischer Datenverkehr 6.2.9 Frei verwendbare Messgrößen Das SPP2000 verfügt zusätzlich zu dem vordefinierten Basistypen über folgende frei verwendbare Messgrößen Datenpunkt PAC2200 Datenpunkt PAC3200T Format Spannung PH-N L1 Spannung PH-N L1 Float Spannung PH-N L2 Spannung PH-N L2 Float Spannung PH-N L3 Spannung PH-N L3 Float...
  • Seite 42 Datenverkehr 6.2 Zyklischer Datenverkehr Datenpunkt PAC2200 Datenpunkt PAC3200T Format Status Digitaleingänge Status Digitaleingänge Unsigned long Aktiver Tarif Aktiver Tarif Unsigned long Arbeitsstundenzähler Unsigned long Zähler (konfigurierbar) Zähler (konfigurierbar) Unsigned long Zähler Relevante Parameteränderungen Zähler Relevante Parameteränderungen Unsigned long Tagesprofilzähler Tagesprofilzähler Unsigned long Monatsprofilzähler Monatsprofilzähler...
  • Seite 43 Datenverkehr 6.2 Zyklischer Datenverkehr Datenpunkt PAC2200 Datenpunkt PAC3200T Format Abgegebene Gesamtblindenergie Tarif 2 Abgegebene Gesamtblindenergie Tarif 2 Double Gesamtscheinenergie Tarif 1 Gesamtscheinenergie Tarif 1 Double Gesamtscheinenergie Tarif 2 Gesamtscheinenergie Tarif 2 Double Sekundäre Gesamtwirkenergie Bezug Sekundäre Gesamtwirkenergie Bezug Double (MID Register) Sekundäre Gesamtwirkenergie Abgabe Sekundäre Gesamtwirkenergie Abgabe Double...

  • Seite 44: Statusinformation Im Zyklischen Kanal

    Datenverkehr 6.2 Zyklischer Datenverkehr 6.2.10 Statusinformation im zyklischen Kanal Statusinformation Die Statusinformation wird im zyklischen Datenverkehr bei jedem Datenaustausch am Beginn einer Datenstruktur des Basistyps 1 und des Basistyps 3 gesendet. Sie können die Statusinformationen als einzelne Module während der Konfiguration separat hinzufügen. Die Statusinformationen werden als Diagnosedaten des einzelnen Geräts behandelt.

  • Seite 45: Steuerbytes

    Datenverkehr 6.2 Zyklischer Datenverkehr 6.2.11 Steuerbytes Beschreibung Die Steuerbytes werden standardmäßig mit dem Basistyp 1 und mit dem Basistyp 3 geliefert. Alternativ können Sie die Steuerbytes als einzelne Module während der Konfiguration separat einfügen. Sie können mit diesen Kommandos z. B. den Speicherinhalt löschen oder den Tarif wechseln. Wenn Sie ein Bit setzen, wird die Funktion aktiviert, die zu dem Bit gehört.
  • Seite 46 Datenverkehr 6.2 Zyklischer Datenverkehr Aufbau Tabelle 6- 5 Aufbau der Steuerbytes Byte Bit Aktivierung Beschreibung PAC2200 PAC2200 PAC2200 3200T Byte n Steigender Zurücksetzen der Maximalwerte ✓ Flankenwechsel Steigender Zurücksetzen der Minimalwerte ✓ Flankenwechsel Steigender Zurücksetzen der Energiezähler ✓ Flankenwechsel Steigender Quittieren der Gerätediagnose ✓...

  • Seite 47: Azyklischer Datenverkehr

    Datenverkehr 6.3 Azyklischer Datenverkehr Azyklischer Datenverkehr Beschreibung Zusätzlich zum zyklischen Datenverkehr können azyklisch Daten übertragen werden, z. B. Parameter, Diagnoseinformationen, Befehle, weitere Daten. Die azyklische Datenübertragung erfolgt parallel zum zyklischen Datenverkehr. Den azyklischen Datenverkehr können Sie über folgende Methoden nutzen: •...

  • Seite 48: Inhalt Der Datensätze

    Datenverkehr 6.3 Azyklischer Datenverkehr 6.3.2 Inhalt der Datensätze Verfügbare Datensätze Tabelle 6- 6 Liste der Datensätze DS-Index Beschreibung Zugriff Gerät Flexibler Datenzugriff, lesend PACs Flexibler Datenzugriff, schreibend PACs SENTRON PAC-Geräteübersicht PACs Befehle PACs Geräteparameter PACs Grenzwertparametrierung PAC3200T Grätekonfiguration SPP2000 Energiezähler PACs Lastprofile PACs...

  • Seite 49: Das Verfahren

    Datenverkehr 6.3 Azyklischer Datenverkehr Das Verfahren Bild 6-1 Beispiel: Lesen des DS47 Der Controller indiziert die Daten mit der Anforderung Write DS47/48 oder DS207. Mit diesem Vorgang wird die Liste der zu lesenden/schreibenden Datenpunkte in das SPP2000 geschrieben (=indiziert). Der Datensatz darf maximal 240 Bytes lang sein. Die Adressierung des Datensatzes erfolgt über die Slot-/SubSlot-Adresse des jeweiligen PAC-Geräts.
  • Seite 50 Die detaillierte Beschreibung der Programmeinbindung in Ihrem PG/PC finden Sie in folgenden Dokumenten im Internet: • Systemhandbuch SIMATIC NET: PC-Software Industrielle Kommunikation mit PG/PC Band 1 - Grundlagen (https://support.industry.siemens.com/cs/ww/de/view/77376110) • Programmierhandbuch SIMATIC NET: PC-Software Industrielle Kommunikation mit PG/PC Band 2 - Schnittstellen (https://support.industry.siemens.com/cs/ww/de/view/77378184) PROFINET Proxy SPP2000 Gerätehandbuch, 03/2022, L1V30814715C-01...

  • Seite 51: Ds47 Datensatz Für Den Flexiblen Lesezugriff

    Datenverkehr 6.3 Azyklischer Datenverkehr 6.3.4 DS47 Datensatz für den flexiblen Lesezugriff Mit dem Datensatz DS47 können Sie flexibel lesend auf den Datenumfang Ihrer eingesetzten SENTRON PAC-Geräte zugreifen. Dieser Datensatz gilt nur für die SENTRON PAC-Geräte. Daher muss beim Schreiben und Lesen die entsprechende Slot/SubSlot-Adresse benutzt werden.

  • Seite 52: Ds48 Datensatz Für Den Flexiblen Schreibzugriff

    Datenverkehr 6.3 Azyklischer Datenverkehr 6.3.5 DS48 Datensatz für den flexiblen Schreibzugriff Mit dem Datensatz DS48 können Sie einzelne Daten, wie z. B. Zählerstände oder Befehle, in die SENTRON Geräte schreiben. Dieser Datensatz gilt nur für die SENTRON PAC-Geräte. Daher muss beim Schreiben die entsprechende Slot/SubSlot-Adresse benutzt werden.
  • Seite 53 Datenverkehr 6.3 Azyklischer Datenverkehr Byte Länge (Bit) Format Beschreibung Float Spannung L1-N Float Spannung L1-L2 Float Spannung L2-L3 Float Spannung L3-L1 Float Strom L1 Float Strom L2 Float Strom L3 Float Scheinleistung L1 Float Scheinleistung L2 Float Scheinleistung L3 Float Wirkleistung L1 Float Wirkleistung L2...

  • Seite 54: Ds93 Befehle

    Datenverkehr 6.3 Azyklischer Datenverkehr 6.3.7 DS93 Befehle Der Datensatz DS93 enthält Befehlsinformationen. Dieser Datensatz gilt nur für die SENTRON PAC-Geräte. Daher muss beim Lesen die entsprechende Slot/SubSlot-Adresse benutzt werden. Tabelle 6- 11 Aufbau des Datensatzes DS93 - nur Schreibzugriff Byte Länge Format Beschreibung...

  • Seite 55: Ds131 Pac Geräteparameter

    Datenverkehr 6.3 Azyklischer Datenverkehr 6.3.8 DS131 PAC Geräteparameter Über den Datensatz DS131 kann die Grenzwertparametrierung des einzelnen PAC-Geräts gelesen und geändert werden. Dieser Datensatz gilt nur für die SENTRON PAC-Geräte. Daher muss beim Lesen die entsprechende Slot/SubSlot-Adresse benutzt werden. Tabelle 6- 12 Aufbau des Datensatzes DS131 - Lesezugriff und Schreibzugriff Byte Länge Format...

  • Seite 56: Ds132 Grenzwertparameter

    Datenverkehr 6.3 Azyklischer Datenverkehr Byte Länge Format Beschreibung PAC2200 PAC2200 PAC2200 PAC3200T (Bit) Unsigned long Grundmenünummer Unsigned long Timeout für das Zurückkehren zum Grundmenü Unsigned long Datumsformat Index Unsigned long Sommerzeit Index Unsigned long Offset Zeitzone Unsigned long Ausgangs - Impulsteiler Unsigned long Eingangs - Impulsteiler Unsigned long Invert Display Unsigned long Änderung der...
  • Seite 57 Datenverkehr 6.3 Azyklischer Datenverkehr Byte Länge (Bit) Format Beschreibung Unsigned long Einstellungsparameter Grenzwert 1 Verzögerung Unsigned long Einstellungsparameter Grenzwert 1 Operand index (no/AND/OR) Unsigned long Einstellungsparameter Grenzwert 1 index of data list Float Einstellungsparameter Grenzwert 1 Wert Unsigned long Einstellungsparameter Grenzwert 1 Modus >=/<...

  • Seite 58: Ds162 Gerätekonfiguration

    Datenverkehr 6.3 Azyklischer Datenverkehr Byte Länge (Bit) Format Beschreibung Unsigned long Einstellungsparameter Grenzwert 5 Operand index (no/AND/OR) Unsigned long Einstellungsparameter Grenzwert 5 index of data list Float Einstellungsparameter Grenzwert 5 Wert Unsigned long Einstellungsparameter Grenzwert 5 Modus >=/< max. 168 6.3.10 DS162 Gerätekonfiguration Über den Datensatz DS162 können die Konfiguration des SPP2000 und der unterlagerten...
  • Seite 59 Datenverkehr 6.3 Azyklischer Datenverkehr Byte Länge (Bit) Format Beschreibung Unsigned32 Slot 4 IP-Adresse Unsigned16 Slot 4 ModbusPort Unsigned16 Slot 5 Gerätetyp Unsigned16 Slot 5 Kommunikationsstatus 1*char 3*u8 Slot 5 IM0 Firmware Version Unsigned32 Slot 5 IP-Adresse Unsigned16 Slot 5 ModbusPort Unsigned16 Slot 6 Gerätetyp Unsigned16...

  • Seite 60: Ds205 Energiezähler

    Datenverkehr 6.3 Azyklischer Datenverkehr 6.3.11 DS205 Energiezähler Über den Datensatz DS205 können alle Energiezähler der PAC-Geräte, die im Format Double vorliegen, ausgelesen und nur beim PAC3200T gesetzt werden. Dieser Datensatz gilt nur für die SENTRON PAC-Geräte. Daher muss beim Lesen die entsprechende Slot/SubSlot-Adresse benutzt werden.

  • Seite 61: Ds207 Datensatz Für Flexiblen Logbuch-Zugriff

    Datenverkehr 6.3 Azyklischer Datenverkehr Byte Anzahl Bit Format Beschreibung Float Minimaler Wert der Blindleistung Unsigned long Reelle Lastprofil Periodenlänge Unsigned long Zeitpunkt der letzten abgeschlossenen Periode Summe Byte: 40 6.3.13 DS207 Datensatz für flexiblen Logbuch-Zugriff Über den Datensatz DS207 können die historischen Daten, wie z. B. das Lastprofil oder in einem Logbuch gespeicherte Ereignisse, aus einem PAC-Gerät ausgelesen werden.
  • Seite 62 Datenverkehr 6.3 Azyklischer Datenverkehr Definition "Data Identifier" Der “Data Identifier” bestimmt welche Zusammenstellung von Messwerten (oder auch Ereignissen) in den Datensätzen des Antworttelegramms geliefert werden. Messkanal 1: Wirkenergie bzw. Wirkleistung Bezug Messkanal 2: Wirkenergie bzw. Wirkleistung Abgabe Tabelle 6- 19 Definition "Data Identifier" Data identifier PAC2200 Data log identifier Anwendbar auf Data Log...

  • Seite 63: Beispiel Anforderungs-Telegramm

    Datenverkehr 6.3 Azyklischer Datenverkehr "Number of records" bestimmt die Anzahl der gewünschten Datensätze im Antwort- Telegramm. Beispiel Anforderungs-Telegramm Hier wurde eine Beispiel-Telegramm-bereitgestellt, um das Auslesen der "Day Profile Memory“ des Geräts mit dem "Data Identifier“ 0x6D, OID "0x00002CE2“ und Anzahl der Datensätze "0x02“aufzuzeigen.

  • Seite 64: I&M Geräteidentifikation

    0054 Unsigned short 0x00 IM0 Profilspezifischer Typ 0056 Unsigned short 0x0101 IM0 Version der I&M-Daten 0058 Unsigned short 001E IM0 unterstützte I&M-Daten Summe Byte: 60 1) Standard: 42. "42" steht für die Siemens AG. PROFINET Proxy SPP2000 Gerätehandbuch, 03/2022, L1V30814715C-01...

  • Seite 65: Adressieren Der I&M1...4 Datensätze

    Datenverkehr 6.3 Azyklischer Datenverkehr Adressieren der I&M1…4 Datensätze Die I&M1...4 Datensätze werden im SENTRON-Gerät gespeichert (gelesen bzw. geschrieben). Tabelle 6- 23 Aufbau des Datensatzes 0xaff1, IM1-Daten - Lesezugriff und Schreibzugriff Byte Anzahl Bit Format Standard Beschreibung Unsigned short 0x0021 Blocktyp: IM1 Unsigned short 0x0038 Blocklänge...

  • Seite 66: Datensatz Fehlertelegramme

    Datenverkehr 6.3 Azyklischer Datenverkehr Tabelle 6- 26 Aufbau des Datensatzes 0xaff4, IM4-Daten - Lesezugriff und Schreibzugriff Byte Anzahl Bit Format Standard Beschreibung Unsigned short 0x0024 Blocktyp: IM4 Unsigned short 0x0038 Blocklänge Unsigned char 0x01 Blockversion High Unsigned char 0x00 Blockversion Low I&M-Datenblock 4 0006 Char 54...
  • Seite 67 Datenverkehr 6.3 Azyklischer Datenverkehr Error_Code_1 und dessen Ursache Hinweis Der verwendete Aufbau des Error Fehlertelegramms und die Fehlercodes wurden an die SIMATIC-Fehlermeldungen angelehnt. Tabelle 6- 27 Ursachen für das Senden des Error Codes 1 Error Fehler Bedeutung Code 1 0xA0 Lesefehler Tritt auf bei Lesezugriff an einem "Write only“...

  • Seite 69: Alarm-, Fehler- Und Systemmeldungen

    Alarm-, Fehler- und Systemmeldungen Beschreibung der Alarme beim SPP2000 Das SPP2000 ist als diagnosefähiges IO-Device konzipiert. Es erkennt interne und externe Störungen und meldet sie als Diagnose-, Maintenance- bzw. Prozessalarm zum IO-Controller. Diese können z. B. bei TIA mit Hilfe der Alarm OBs ausgewertet werden. Detaillierte Informationen zum Fehlerereignis erhalten Sie im Alarmfall z.
  • Seite 70 Alarm-, Fehler- und Systemmeldungen 7.1 Beschreibung der Alarme beim SPP2000 Tabelle 7- 2 Diagnose- / Maintenance-Alarm Alarm Länge BlockType 2 Byte BlockLength 2 Byte BlockVersion 2 Byte AlarmType 2 Byte 4 Byte SlotNumber 2 Byte SubSlotNumber 2 Byte ModuleIdentNumber 4 Byte SubmoduleIdentNumber 4 Byte AlarmSpecifier...
  • Seite 71 Alarm-, Fehler- und Systemmeldungen 7.1 Beschreibung der Alarme beim SPP2000 Dies entspricht der Länge des Diagnosedatensatzes ohne die Anzahl der Bytes für die Datenfelder "BlockType" und "BlockLength", die jeweils eine Länge von 2 Byte haben. Datenblock "BlockVersion" W#16#0100: Blockversion dieses Diagnosedatensatzes ist 1.0. Datenblock "AlarmType"...
  • Seite 72 Alarm-, Fehler- und Systemmeldungen 7.1 Beschreibung der Alarme beim SPP2000 Datenblock "UserStructureIdentifier" Bits Bedeutung 0x0000 … 0x7FFF User specified 0x8000 ChannelDiagnosis 0x8002 Extended ChannelDiagnosis Das SPP2000 meldet alle Diagnosealarme als „ChannelDiagnose Alarme“. Deswegen ist der Wert des „UserStructureIdentifier“–Feldes für Diagnose Alarm immer "0x8000“. Die Prozessalarme werden als "User specified“...
  • Seite 73 Alarm-, Fehler- und Systemmeldungen 7.1 Beschreibung der Alarme beim SPP2000 Kombination aus "ChannelProperties.Qualifier (Bit 9/10)" und "ChannelProperties.Specifier (Bit 11/12)" Maintenance Maintenance Specifier Bedeutung Diagnose in Required Demanded Bit 12/11 Anwenderprogramm Bit 9 Bit 10 SIMATIC S7 300 und SIMATIC S7 400 Alle untergeordneten Auswertung von Diagnosen stehen nicht...

  • Seite 74: Alarmmeldungen

    Alarm-, Fehler- und Systemmeldungen 7.1 Beschreibung der Alarme beim SPP2000 Datenblock "ChannelProperties.Direction (Bit 13 bis 15)" Wert Bedeutung Herstellerspezifisch Input Output Input/Output 100 ... 111 Reserviert Datenblock "ChannelErrorType" Im Feld "ChannelErrorType" werden die Meldungen für die Diagnose- und Maintenance- Alarme übertragen. Die genaueren Alarminformationen sind in den Feldern "ChannelErrorType"...

  • Seite 75: Instandhalten, Warten Und Entsorgen

    Dokumentation und Online Hilfe. Bei einem Firmware-Update bleiben alle gesetzten Geräteeinstellungen unverändert erhalten. Die Firmware des Gerätes ist aus Sicherheitsgründen signiert, d. h. das Gerät kann nur mit Original-Firmware von Siemens ein Update durchführen und nie rückgerüstet werden. Hinweis Durchführen eines Firmware-Updates Erkundigen Sie sich vor dem Durchführen eines Firmware-Updates beim Technical Support,...

  • Seite 76: Gewährleistung

    Hinweis Verlust der Gewährleistung Wenn Sie das Gerät öffnen, verliert das Gerät die Gewährleistung der Fa. Siemens. Senden Sie defekte oder beschädigte Geräte an Siemens zurück. Wenn das Gerät defekt oder beschädigt ist, gehen Sie wie folgt vor (nur innerhalb der Gewährleistung):...

  • Seite 77: Technische Daten

    Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Fachgrundnormen – Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe SN 27095 Prüfung der Schalt- und Steuereinrichtungen für Schiffbau (Siemens Standard) Hinweis Weitere Normen Zusätzlich zu den oben genannten Normen gelten die Normen, die in den Handbüchern der einzelnen PAC-Geräte aufgeführt sind.

  • Seite 78: Zulassungen

    Symbol Zulassung CE-Konformität Angewandte Richtlinien und Normen können der EU- Konformitätserklärung entnommen werden. Zulassung für Großbritannien Die entsprechenden Zertifikate können Sie auf der Siemens-Support-Seite herunterladen. Siehe auch Siemens Support (https://support.industry.siemens.com/cs/ww/de/ps/cert) Technische Daten Maße und Gewichte Tabelle 9- 2 Maße und Gewichte...

  • Seite 79: Umgebungsbedingungen

    Technische Daten 9.2 Technische Daten Umgebungsbedingungen Hinweis Der Betrieb des Geräts ist nur innerhalb geschlossener trockener Räume in einem Schaltschrank oder Sicherungskasten zulässig. Tabelle 9- 4 Umgebungsbedingungen Werte Temperaturbereic Umgebungstemperatur während der -25 °C … +55 °C (K55) Betriebsphase Umgebungstemperatur während Transport -40 °C …...
  • Seite 80 Technische Daten 9.2 Technische Daten Relative Luftfeuchtigkeit im Bezug zur Umgebungstemperatur Die maximale relative Luftfeuchte beträgt 80 % bei Temperaturen bis 31 °C, linear abnehmend bis zu 50 % relativer Luftfeuchte bei 40 °C. Anschlusselemente Die angegebenen Leitungsquerschnitte beschreiben die Aufnahmefähigkeit der Anschlussklemmen.

  • Seite 81: Kommunikationsschnittstelle

    Technische Daten 9.3 Kommunikationsschnittstelle Kommunikationsschnittstelle Technische Daten Tabelle 9- 6 Technische Daten der Kommunikationsschnittstelle Werte Industrial Ethernet: IRT-fähiges Switch • Auto crossover • Auto negotiation Anschluss 2 ungeschirmte 8-polige, RJ45-Buchsen Datenübertragung PROFINET IO: Unterstützte Baudrate in Mbit / s Unterstützte Kommunikationsprotokolle PROFINET-Infrastrukturprotokolle, wie z.

  • Seite 82: Beschriftungen

    Technische Daten 9.4 Beschriftungen Beschriftungen Die nachfolgende Grafik zeigt die Beschriftungen des Geräts. ① UKCA-Kennzeichnung (Vereinigte Königreich) ② Kennzeichnung des Hardware-Stands ③ Seriennummer ④ Artikelnummer ⑤ MAC-Adresse ⑥ Gerätebezeichnung ⑦ Das Gerät darf nicht zusammen mit dem Hausmüll entsorgt werden. ⑧...

  • Seite 83: Maßbilder

    Maßbilder PROFINET Proxy SPP2000 Gerätehandbuch, 03/2022, L1V30814715C-01...

  • Seite 85: Anhang

    Umfassender Support von A bis Z Unter folgenden Links finden Sie weitere Informationen: Nützliche Links Tabelle A- 1 Produktinformation Webseite Die Webseite informiert schnell und gezielt Link (http://www.siemens.de/lowvoltage) über unsere zukunftsweisenden Produkte und Systeme. Newsletter Stets aktuell informiert zum Thema Link Niederspannungs-Energieverteilung.
  • Seite 86 Anhang A.1 Umfassender Support von A bis Z Tabelle A- 4 Produktdokumentation Service & Umfangreiche technische Informationen Link (http://www.siemens.de/lowvoltage/support) Support-Portal bereits ab der Planungs- über die Projektierungs- bis zur Betriebsphase. Rund um die Uhr. An 365 Tagen im Jahr. •...

  • Seite 87: Liste Der Abkürzungen

    Liste der Abkürzungen Abkürzungen Übersicht Tabelle B- 1 Bedeutung der Abkürzungen Abkürzung Bedeutung ANSI American National Standards Institute Controller Area Network Communautés Européennes Commission Electrotechnique Internationale CISPR Comité international spécial des perturbations radioélectriques Cyclic Redundancy Check Canadian Standards Association Deutsches Institut für Normierung e. V. Dezentrale Peripherie Datensatz Elektrostatisch gefährdete Bauelemente...

  • Seite 88: B.1 Abkürzungen

    Liste der Abkürzungen B.1 Abkürzungen Abkürzung Bedeutung NAFTA North American Free Trade Agreement NEMA National Electrical Manufacturers Association Power Analysis & Control Power Monitoring Device PROFIBUS Nutzerorganisation PTCP Precision Transparent Clock Protocol RALRM Read alarm RDREC Read record RET_VAL Rückgabewert: "Return value" Root Mean Square;...

  • Seite 89: Glossar

    Glossar Bussystem Alle Stationen, die physikalisch über ein Buskabel verbunden sind, bilden ein Bussystem. Diagnose Diagnose ist die Erkennung, Lokalisierung, Anzeige, weitere Auswertung von Fehlern, Störungen und Meldungen. Diagnose bietet Überwachungsfunktionen, die während des Anlagenbetriebs automatisch ablaufen. Dadurch verringern sich die Inbetriebsetzungszeiten und die Stillstandszeiten. Die Verfügbarkeit von Anlagen erhöht sich.

  • Seite 90: Zyklische Bearbeitung

    Glossar Teilnehmer Gerät, das Daten über den Bus senden, empfangen oder verstärken kann, z. B. PROFIBUS DP Master, PROFIBUS DP Slave. Zyklische Bearbeitung Der DP-Master spricht regelmäßig die DP-Slaves an. Dabei liest der DP-Master die Eingangsdaten der Slaves und gibt Ausgangsdaten an die Slaves weiter. Zykluszeit Die Zykluszeit eines PROFIBUS-Strangs ergibt sich aus der Anzahl der Teilnehmer.
