Inhaltszusammenfassung für Kobold TUR

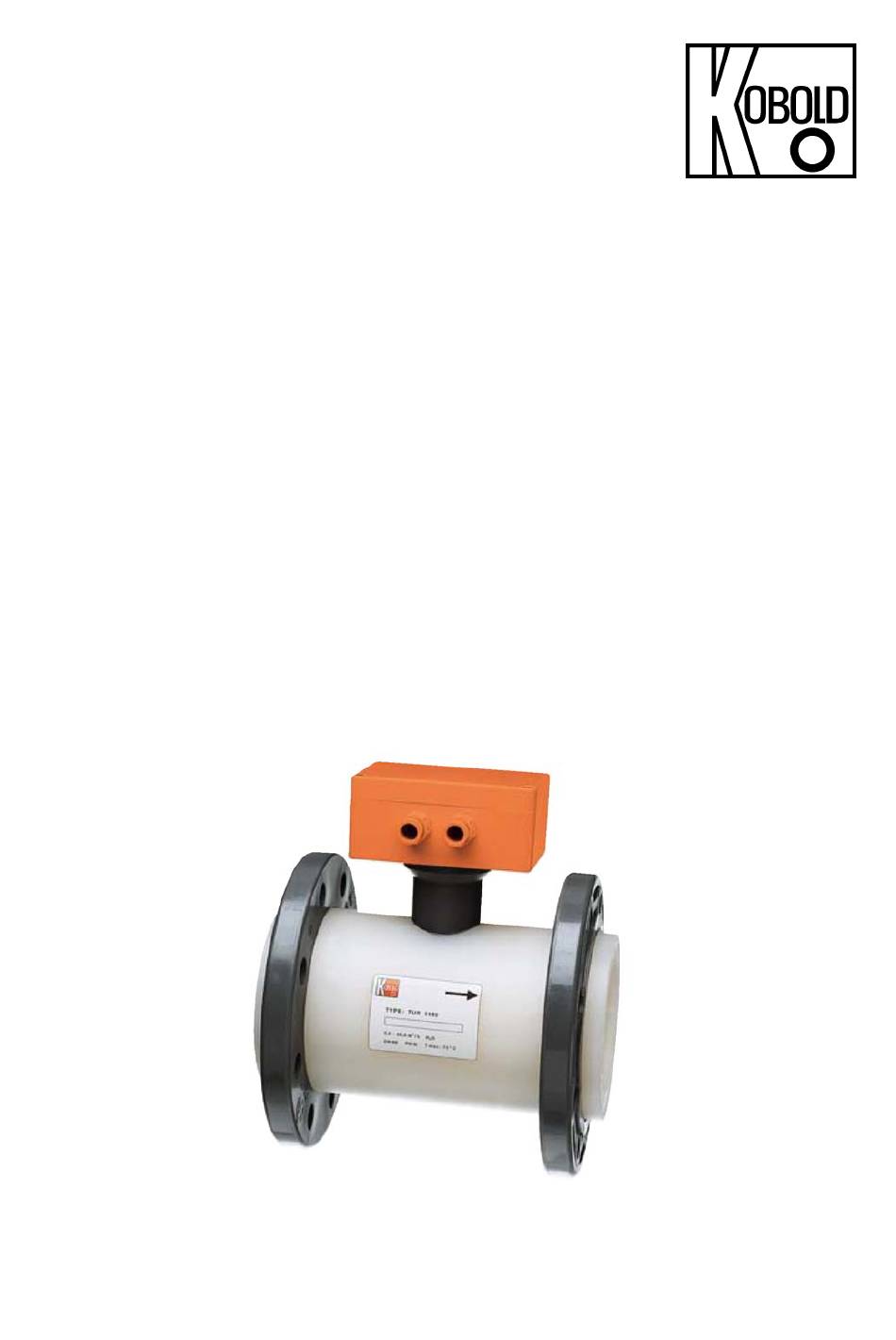

- Seite 1 Bedienungsanleitung für Turbinenrad-Durchflussmesser Typ: TUR...
-
Seite 2: Inhaltsverzeichnis
Abmessungen ..................... 12 Druckverlust-Diagramm ................14 EU-Konformitätserklärung ................15 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 TUR K04/0322... -
Seite 3: Hinweis
Bedienungsanleitung benötigen, können Sie diese mit Angabe des zugehörigen Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, Bedienungsanleitung... -
Seite 4: Bestimmungsgemäße Verwendung
4. Bestimmungsgemäße Verwendung Die Geräte des Typs TUR werden zur Messung von Flüssigkeitsströmen eingesetzt. Die Geräte sind wie folgt ausgestattet: Impulsausgang Die Bewegung des Rotors wird als Frequenzsignal ausgegeben. Analogausgang Zur Fernübertragung des gemessenen Durchflusswertes verfügen die Geräte über einen Analogausgang (DIN IEC 381) mit 0-20 mA, 4-20 mA oder 0-10 V (siehe Typenschild). -
Seite 5: Mechanischer Anschluss
Besonders bei Durchfluss von oben nach unten ist darauf zu achten, dass das Strömungsgehäuse vollständig mit Flüssigkeit gefüllt ist. Der Einbau ist spannungsfrei und mit Weichdichtung (nicht im Lieferumfang) vorzunehmen. Wenn möglich, soll bereits nach der mechanischen Installation geprüft werden, ob die Flanschverbindung dicht ist. TUR K04/0322 Seite 5... -
Seite 6: Elektrischer Anschluss
Bei Geräten mit Messumformer führen Sie Ihre Anschlussleitung durch die Kabelverschraubung und schließen Sie dieses gemäß Anschlussbild Mess- umformer an. Versorgungsleitungsquerschnitt: mind. 0,75 mm². Achtung! Eine falsche Belegung der Anschlüsse kann zum Zerstören der Geräte-Elektronik führen. Seite 6 TUR K04/0322... -
Seite 7: Elektrische Inbetriebnahme
Das Gerät wird betriebsfertig ausgeliefert. Bei Geräten mit Messumformer ist die Elektronik abgeglichen und auf den Messwertgeber abgestimmt. Die Kalibrierschrauben dürfen vom Kunden nicht verstellt werden. Kundenseitige Verstellung erfordert eine Neukalibrierung (gegen Berechnung). 8.1. ADI-Auswerteelektronik siehe Bedienungsanleitungs-Ergänzung für ADI-Auswerteelektronik TUR K04/0322 Seite 7... -
Seite 8: Mechanische Inbetriebnahme
10. Wartung Im Fall, dass das zu messende Medium nicht verunreinigt ist, ist die Turbine vom Typ TUR wartungsfrei. Sollte eine Reinigung des Gerätes notwendig sein, kann die Turbine durch ein- seitiges Lösen der drei Kunststoffschrauben zerlegt werden. Das Turbinenrad kann dann entnommen und gereinigt werden. -
Seite 9: Technische Daten
Anzeige: 3-stellige LED Analogausgang: (0)4... 20 mA einstellbar, max. 500 Ω Schaltausgänge: 1 (2) Halbleiter PNP oder NPN werksseitig eingestellt Kontaktfunktion: Öffner/Schließer programmierbar Einstellung: über 2 Tasten Spannungsversorgung: 24 V ±20%, 3-Leitertechnik Elektrischer Anschluss: Stecker M12x1 TUR K04/0322 Seite 9... -
Seite 10: Bestelldaten
Einstellung: über 4 Tasten Spannungsversorgung: 100...240 V ±10% oder 18...30 V /10...40 V Elektrischer Anschluss: steckbare Klemmleiste über Kabelverschraubung 12. Bestelldaten Messwertaufnehmer mit Frequenzausgang (Bestellbeispiel: TUR-1025 N) Anschluss Messbereich Frequenzbereich Frequenz Typenbezeichnung Impuls- PVC-Flansch m³/h Wasser Impulse/Liter medienberührte Teile aufnehmer... -
Seite 11: Werkstoffe
Messwertaufnehmer mit Auswerteelektronik (Bestellbeispiel: TUR-2025 M000) Typenbezeichnung Auswerteelektronik Anschluss Messbereich medienberührte Teile Messumformer PVC-Flansch m³/h Wasser PVDF Versorgung Ausgang ..M0.. = 230 V ..40 = 4 - 20 mA 0,2 - 5,0 TUR-2025... TUR-2125..M2.. = 24 V ..00 = 0 - 20 mA ..M3.. -
Seite 12: Abmessungen
14. Abmessungen H1/2* H3 140 125 155 160 165 180 *mit PNP- oder NPN-Sensor Seite 12 TUR K04/0322... - Seite 13 TUR mit Kompaktelektronik Benennung Maß A TUR-..25 TUR-..50 TUR-..80 TUR-..10 TUR mit ADI-, Gxxx- und Exxx Elektronik Benennung Maß A TUR-..25 TUR-..50 TUR-..80 TUR-..10 TUR K04/0322 Seite 13...
-
Seite 14: Druckverlust-Diagramm
15. Druckverlust-Diagramm Seite 14 TUR K04/0322... -
Seite 15: Eu-Konformitätserklärung
16. EU-Konformitätserklärung Wir, Kobold-Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Turbinenrad Durchflussmesser (mit Impulsaufnehmer) TUR-1 Mit den unten angeführten Normen übereinstimmt: EN 60947-5-2:2007 + A1:2012 Niederspannungsschaltgeräte Teil 5-2: Steuergeräte und Schaltelemente – Näherungsschalter EN IEC 63000:2018 Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe... - Seite 16 Wir, Kobold-Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Turbinenrad Durchflussmesser (mit Messumformer) TUR-2 mit den unten angeführten Normen übereinstimmt: EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Fachgrundnormen - Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe EN 61000-6-4:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-4: Fachgrundnormen -...
