8.1 Lagerungstemperatur

5.3 Identifikation

5.3.1 Typenschild

11 12 13 14
1
Type: UNILIFT XXXX.XX.XX.XX X
2 Prod. No: XXXXXXXX Tmax: XX°C
3 U: XxXXX V ± XX % ~XX Hz
4 P1: X,X kW n: XXXX min
-1
5 Imax: X,XX A IP 68 Cosφ: X,XX
6 Qmax: XX m /h N.wght: XX.X kg
3
Class: F : XX m
7 Hmax: XX m
XX XXXXX - X XXXXXXX X
8 P3 0000
MADE IN HUNGARY
9
DK-8850 Bjerringbro, Denmark
10
20

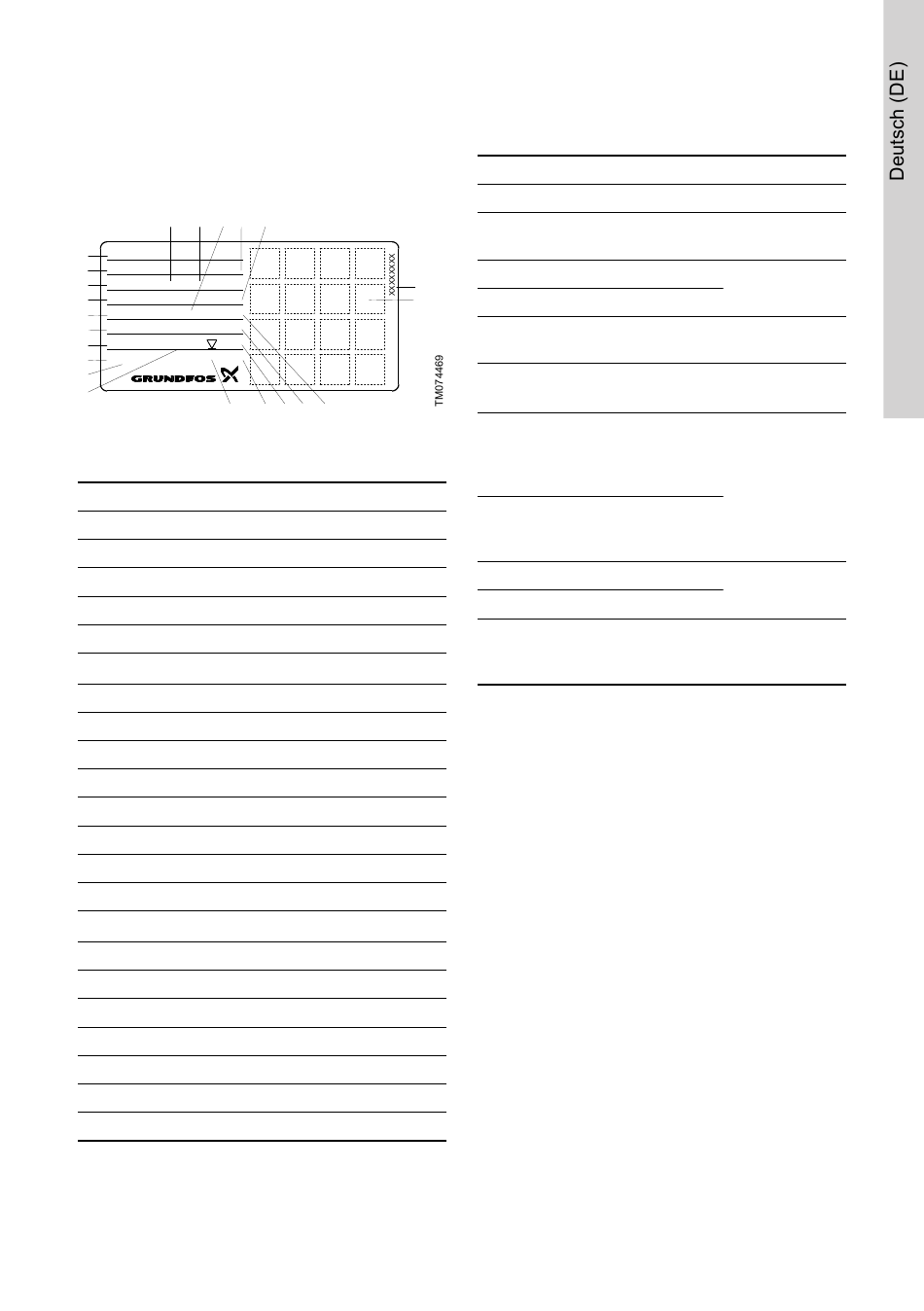

Beispielhaftes Typenschild
Pos. Beschreibung
1 Produkttyp
2 Produktnummer
3 Versorgungsspannung[V]
4 Leistungsaufnahme [kW]
5 Max. Strom[A]
6
Max. Durchflussmenge[m
7 Max. Förderhöhe[m]
8 Werkscode
9 Produktionscode (Jahr und Woche)
10 Wärmeklasse
11 Spannungstoleranz [%]
12 Frequenz[Hz]
13 Schutzart
14 Max. Flüssigkeitstemperatur[°C]
-1
15
Drehzahl [min ]
16 Cosinus Phi
17 Nettogewicht[kg]
18 Max. Einbautiefe [m]
19 ID-Nummer für Sicherheitshinweise
20 ID-Nummer für EN-Normen
21 Gestaltung des Typenschilds
22 Zulassungen
15
21
22
19 18 17 16
3
/h]
5.3.2 Typenschlüssel
Beispiel: UNILIFT AP35B.50.08.A1.V
Code Explanation
UNILIFT AP Baureihe
35
[ ] AP-Pumpe
B AP Basic
50
08
Automatikbe-
trieb mit
A
Schwimmer-
schalter
Handbetrieb oh-
[ ] ne Schwimmer-
schalter
1 Einphasig
3 Dreiphasig
Vortex-Laufrad
V (Freistromlauf-
rad)
Designation
Maximale Fest-
stoffgröße [mm]
Pumpentyp
Nennweite des
Druckstutzens
Leistungsabga-
be P / 100 [W]
2
Niveauüberwa-
chung
Motor
Laufrad
51
