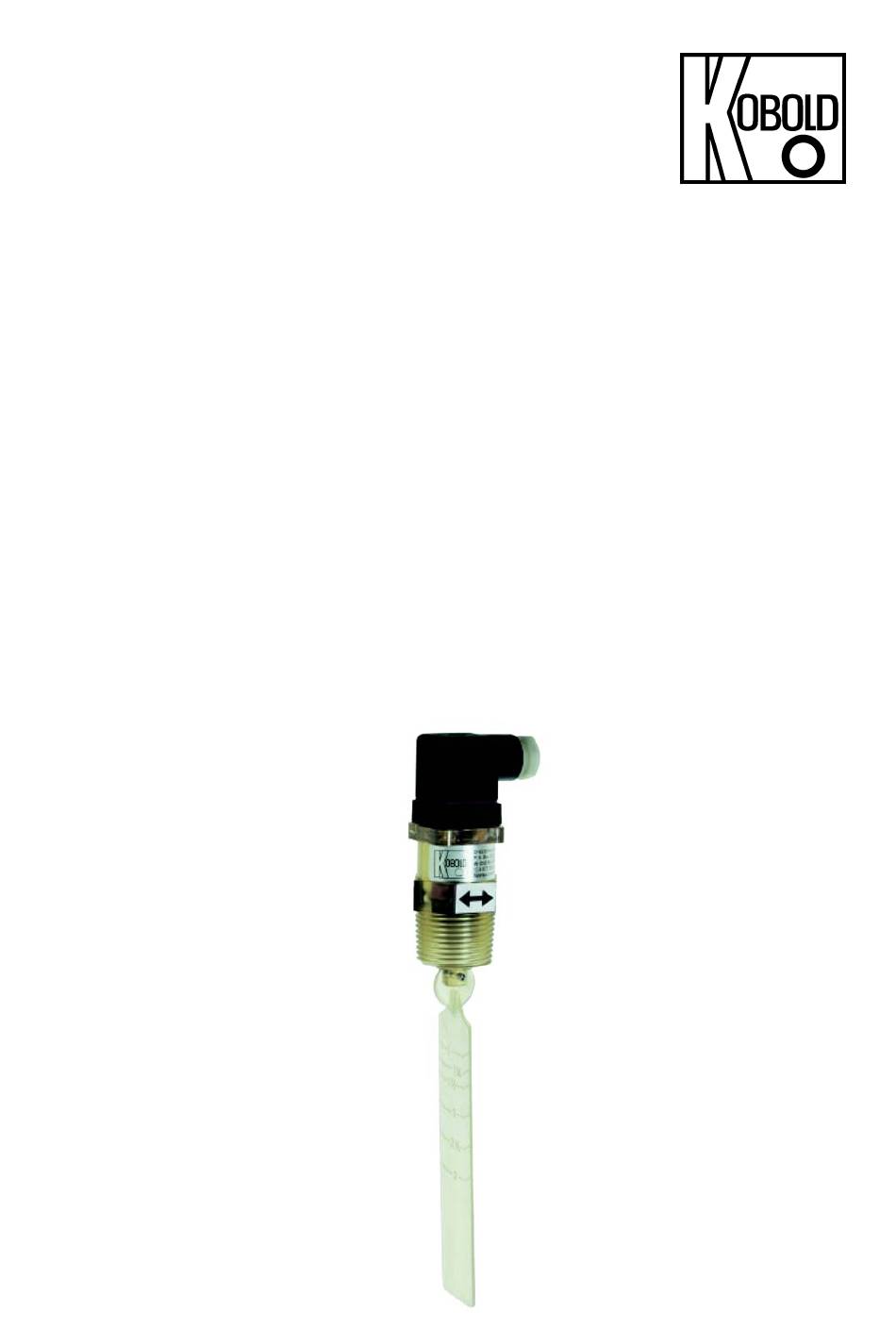

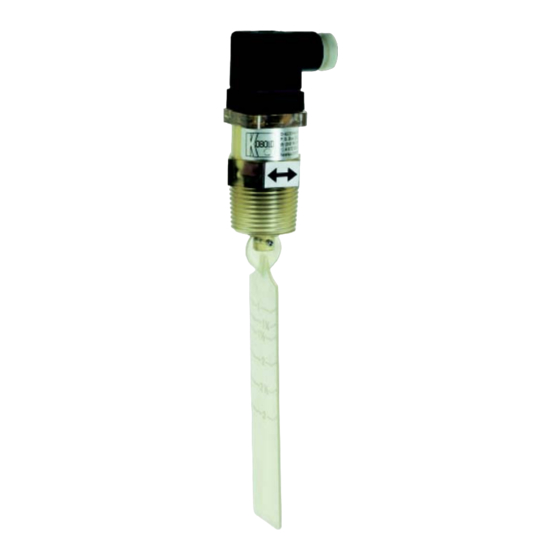

- Seite 1 Bedienungsanleitung für Polysulfon-Paddelschalter Typ: PPS-..
-
Seite 2: Inhaltsverzeichnis
Empfohlene Ersatzteile ................10 Abmessungen ..................... 11 EU-Konformitätserklärung ................12 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 PPS K04/0322... -
Seite 3: Hinweis
Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. -
Seite 4: Arbeitsweise
4. Arbeitsweise Eine Flüssigkeitsströmung in jeder Richtung lenkt das Paddel aus und verschiebt über einen Exzenter einen mit einem Dauermagneten bestückten Magnetträger auf dem Schaltrohr. Der Magnet betätigt dabei einen hermetisch versiegelten Reedschalter, der innerhalb des Schaltrohres eingebettet ist und löst damit elektrisch einen entfernten Alarmgeber aus oder gibt eine Anzeige. -
Seite 5: Mechanischer Anschluss
6. Mechanischer Anschluss Vor dem Einbau: Prüfen Sie die Rohrnennweite und passen Sie durch Abschneiden des Paddels gemäß nachfolgender Tabelle den Paddelschalter an Ihre Rohrnennweite und den angegebenen Schaltpunkt an. Kürzeres Paddel als in der Tabelle angegeben = höherer Schaltpunkt Längeres Paddel als in der Tabelle angegeben = niedrigerer Schaltpunkt (Bitte beachten, dass das Paddel nicht länger als die Rohrnennweite sein darf). -
Seite 6: Elektrischer Anschluss
7. Elektrischer Anschluss Achtung! Vergewissern Sie sich, dass die Spannungswerte Ihrer Anlage und Stromwerte auch einzeln nicht die Spannungswerte überschreiten ( s. Typenschild). Eventuell Kontaktschutzmaßnahme vorsehen. Stellen Sie sicher, dass die elektrischen Versorgungsleitungen stromlos sind. Lösen Sie die Halteschraube der Steckerkappe und ziehen Sie die Kappe vom Steckerfuß... - Seite 7 Kontaktarten Typ PPS-1201 und Typ PPS-3205, Öffnerfunktion Der Kontakt wird geöffnet, wenn der Durchfluss ansteigt und den Schaltwert erreicht oder überschreitet. Er schließt wieder nach Unterschreitung des um die Schalthysterese verminderten Grenzwertes. Typ PPS-1202 und Typ PPS-3206, Schließerfunktion Der Kontakt wird geschlossen, wenn der Durchfluss ansteigt und den Schaltwert erreicht oder überschreitet.
-
Seite 8: Technische Daten
8. Technische Daten Material: Gehäuse / Paddel: Polysulfon, durchsichtig Hülse: PSU oder PTFE Feder: Edelstahl 1.4310 Sicherungsstift: Edelstahl 1.4305 Magnet: Oxidkeramik Anschlussgewinde: G 1 (1“ NPT) Mediumstemperatur: max. 105 °C Betriebsdruck: max. 10 bar Maximaler Druckabfall: max. 0,1 bar Einstellgenauigkeit: ±... -
Seite 9: Bestelldaten
9. Bestelldaten Kontaktfunktion Bestellnummer Bestellnummer (bei steigendem G 1 AG 1 NPT AG Durchfluss) Öffner PPS-1201 PPS-3205 Schließer PPS-1202 PPS-3206 Umschalter PPS-1203 PPS-3203 PPS K04/0322 Seite 9... -
Seite 10: Wartung
10. Wartung Im Fall, dass das zu messende Medium nicht verunreinigt ist, ist das Gerät PPS wartungsfrei. Es können insbesondere ferritische Teile im Medium, die sich am Magneten ablagern, zu Problemen führen. Größere Schmutzpartikel können zum Festklemmen des Paddels und Magnetringes führen. Je nach Verschmutzungsgrad Ihres Mediums empfehlen wir, die Geräte intervallmäßig zu überprüfen. -
Seite 11: Abmessungen
12. Abmessungen PPS K04/0322 Seite 11... -
Seite 12: Eu-Konformitätserklärung
13. EU-Konformitätserklärung Wir, Kobold Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Polysulfon-Paddelschalter Typ: PPS -... mit den unten angeführten Normen übereinstimmt: EN 61010-1:20110 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- Laborgeräte - Teil 1: Allgemeine Anforderungen EN 60529:2014 Schutzart durch Gehäuse (IP-Code) EN IEC 63000:2018 Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten...
