Inhaltszusammenfassung für Kobold PDD

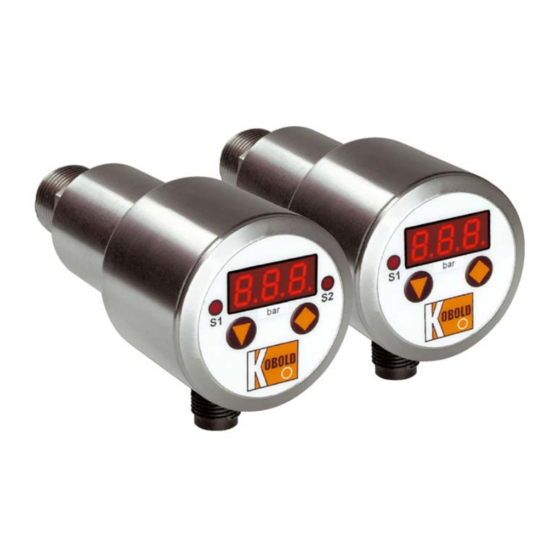

- Seite 1 Bedienungsanleitung für Elektronischen Druckschalter Typ: PDD...
-
Seite 2: Inhaltsverzeichnis
Hauptmenüpunkte ..................13 10.1. Schaltpunkt ..................13 10.2. Hysterese ................... 13 10.3. Fensterpunkt (Duopunkt) (nur PDD-1 und PDD-2) ......13 10.4. Schaltverhalten .................. 14 10.5. Filter ....................15 10.6. -
Seite 3: Hinweis
Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. 2.1. Hinweise zur Maschinen- und Druckgeräterichtlinie Beim Einsatz in Maschinen darf der PDD erst dann in Betrieb genommen werden, wenn die Maschine der EG-Maschinenrichtlinie entspricht. nach Druckgeräterichtlinie 2014/68/EU „Druckmesser mit einem Volumen ≤... -
Seite 4: Bestimmungsmäßige Verwendung
Es dürfen nur Medien überwacht werden, gegen die die verwendeten Materialen beständig sind. 5. Arbeitsweise KOBOLD- Druckmesser/ -wächter des Typs PDD sind preiswerte elektronische Druckschalter mit digitaler Anzeige des aktuellen Druckes. Bis zu zwei Schaltpunkte und zwei Hysteresen, sowie Ein- und Ausschaltverzögerungen sind frei einstellbar. -
Seite 5: Elektrischer Anschluss
0 V / GND Stecker PDD-5 PDD-7 PNP-Output 1 NPN-Output 1 +24 V +24 V PNP-Output 2 NPN-Output 2 0 V / GND 0 V / GND 0 V / GND 0 V / GND Zubehör: Anschlusskabel ZUB-KAB-12K002 Stecker PDD K06/0422 Seite 5... -
Seite 6: Inbetriebnahme
Oberfläche des Gehäuses und der Bedienungselemente sehr heiß werden kann. Schließen Sie den Druckschalter nach vorhergehendem Anschlussbild an und versorgen Sie ihn mit der angegebenen Spannung. Nach dem Einschalten wird für 3 Sekunden der Messbereich (Endwert) an- gezeigt. Seite 6 PDD K06/0422... -
Seite 7: Tastenfunktion
Hysterese (HYS, HY1, HY2) -199...0 Fensterpunkt (duo, nur PDD-1/-2) Schaltpunkt ...999 --- (inaktiv) Filter (Filt) 1/2/4/8/16/32/64 Zeitverhalten (dS1, dS2, dr1, dr2) →PDD – 5/7 0,0...99,5 Sekunden (dSE, drE) → PDD – 1/2 Kontakt-Typ (Con, Co1, Co2) Schließer (N/O) N/O (Schließer) oder Öffner (N/C) -
Seite 8: Werteinstellung
Werteinstellung. Die unten abgebildete Struktur zeigt die immer gleiche Routine zur Veränderung der einzelnen Parameter. [vom Hauptmenüpunkt] 1. Stelle einstellen 2. Stelle einstellen 3. Stelle einstellen Dezimalpunkt einstellen gewählten Wert speichern oder neu eingeben Speichern [zum nächsten Hauptmenüpunkt] Seite 8 PDD K06/0422... -
Seite 9: Einstellung Für Pdd-1X Und Pdd-2X
9.2. Einstellung für PDD-1x und PDD-2x 3 sec Codeeingabe Werteinstellung Schaltpunkt Werteinstellung Hysterese Werteinstellung Duo-Punkt Werteinstellung On-Delay Werteinstellung Off-Delay Werteinstellung Kontaktart Schliesser Öffner Speichern PDD K06/0422 Seite 9... - Seite 10 Filter 7 Stufen Werteinstellung 1..2..4...64 Start-Abgleich 7sec Werteinstellung Codeänderung Werteinstellung Seite 10 PDD K06/0422...
-
Seite 11: Einstellung Für Pdd-5X Und Pdd-7X
9.3. Einstellung für PDD-5x und PDD-7x 3 sec Codeeingabe Werteinstellung Schaltpunkt 1 Werteinstellung Schaltpunkt 2 Werteinstellung Hysterese 1 Werteinstellung Hysterese 2 Werteinstellung On-Delay 1 Werteinstellung On-Delay 2 Werteinstellung PDD K06/0422 Seite 11... - Seite 12 Off-Delay 1 Werteinstellung Off-Delay 2 Werteinstellung Kontaktart 1 Schliesser Öffner Speichern Kontaktart 2 Schliesser Öffner Speichern Filter 7 Stufen Werteinstellung 1..2..4...64 Start-Abgleich 7sec Werteinstellung Codeänderung Werteinstellung Seite 12 PDD K06/0422...
-
Seite 13: Hauptmenüpunkte
Der Druckschalter schaltet bei Überschreiten von 100 bar und schaltet bei Unterschreiten von 97,5 bar zurück. 10.3. Fensterpunkt (Duopunkt) (nur PDD-1 und PDD-2) Neben dem Schaltpunkt kann ein Fensterpunkt "duo" (Duopunkt) definiert werden. Dieser muss größer als der Schaltpunkt sein. Mit dem Fensterpunkt und dem Schaltpunkt kann der Messwert in einem bestimmten Bereich überwacht... -
Seite 14: Schaltverhalten
Fensterpunktes plus Hysterese oder Unterschreiten des Schaltpunktes minus Hysterese. Eine LED signalisiert den Schaltzustand des Druckschalters. Anzeige bar (°C) LED an Schaltpunkt Hysterese Zeit / t nur PDD-1 und PDD-2 Anzeige bar (°C) LED an Hysterese Fensterpunkt LED an Schaltpunkt... -
Seite 15: Filter
6,25% vom Messbereichsendwert. Bei einem erkannten Messwertsprung wird der momentane Messwert direkt in die Anzeige übernommen. 10.6. Zeitverhalten Mit den Menüpunkten „dS1“, „dS2“, „dr1“ und „dr2“ (PDD-5/7) bzw. „dSE“ und „drE“ (PDD-1/2) lässt sich die Einschaltverzögerung (Delay Set) und die Ausschaltverzögerung (Delay Reset) einstellen. -
Seite 16: Startabgleich
Bediener beim Wechsel in den Einstellmodus zuerst den eingestellten Code ein- geben. Wird der Code vergessen, ist eine Werksneujustierung erforderlich. 11. Wartung Das Gerät ist bei bestimmungsgemäßer Verwendung wartungsfrei. Ablage- rungen, die durch verunreinigte Medien hervorgerufen werden, können zu fehler- haften Messwerten führen. Seite 16 PDD K06/0422... -
Seite 17: Technische Daten
1 (2) LED Hysterese: über 2 Tasten einstellbar Ein-/ Ausschalt- verzögerung: 0,5...99,5 s (getrennt einstellbar) Ansprechzeit: 0,5 s Genauigkeit: ± 0,5 % v. ME (1,0 % v. ME für Messspannen 1,6 bar) Schutzart: IP 65 PDD K06/0422 Seite 17... -
Seite 18: Bestelldaten
13. Bestelldaten Bestellbeispiel: PDD-15 3 R2 C315 Elektrischer Typ/Ausgang Anschluss Messbereich Anschluss C315 =-1...0 bar B025 = 0...1 bar B035 = 0...1,6 bar B045 = 0...2,5 bar B055 = 0...4 bar B065 = 0...6 bar B075 = 0...10 bar PDD-15=1x PNP-Schaltausg. -
Seite 19: Abmessungen
14. Abmessungen Info! Die passende M12x1 Dose mit 2 m Kabel für den M12x1 Stecker ist unter der Bestellbezeichnung: ZUB-KAB-12K002 erhältlich. (Abbildung mit Dose) PDD K06/0422 Seite 19... -
Seite 20: Eu-Konformitätserklärung
15. EU-Konformitätserklärung Wir, die KOBOLD Messring GmbH, Hofheim/Ts., Bundesrepublik Deutschland erklären, dass das Produkt Elektronischer Druckschalter Typ PDD-1, PDD-2, PDD-5 und PDD-7 mit den unten aufgeführten Normen übereinstimmt: EN 61326-1:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV- Anforderungen - Teil 1: Allgemeine Anforderungen EN 61010-1:2011 Sicherheitsbestimmungen für elektrische Mess-, Steuer-,...
