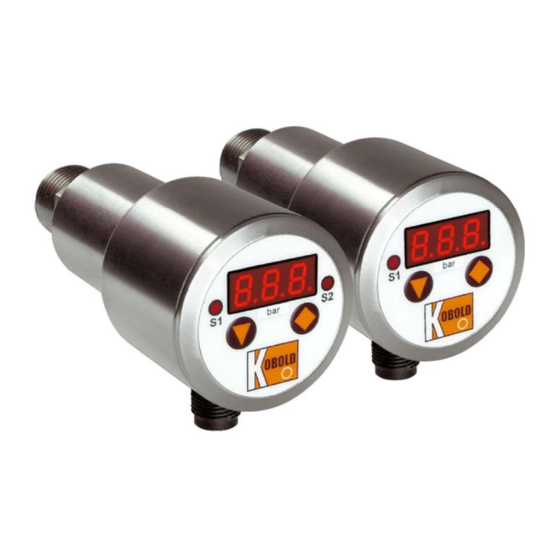

Kobold PDD Bedienungsanleitung
Elektronischen druckschalter
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Kobold PDD
Inhaltszusammenfassung für Kobold PDD
- Seite 1 Bedienungsanleitung für Elektronischen Druckschalter Typ: PDD...
-
Seite 2: Inhaltsverzeichnis
Hauptmenüpunkte ..................14 10.1. Schaltpunkt ..................14 10.2. Hysterese ................... 14 10.3. Fensterpunkt (Duopunkt) (nur PDD-1 und PDD-2) ......14 10.4. Schaltverhalten .................. 15 10.5. Filter ....................16 10.6. -
Seite 3: Hinweis
Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. 2.1. Hinweise zur Maschinen- und Druckgeräterichtlinie Beim Einsatz in Maschinen darf der PDD erst dann in Betrieb genommen werden, wenn die Maschine der EG-Maschinenrichtlinie entspricht. nach Druckgeräterichtlinie 2014/68/EU „Druckmesser mit einem Volumen ≤... -
Seite 4: Kontrolle Der Geräte
Es dürfen nur Medien überwacht werden, gegen die die verwendeten Materialen beständig sind. 5. Arbeitsweise KOBOLD- Druckmesser/ -wächter des Typs PDD sind preiswerte elektronische Druckschalter mit digitaler Anzeige des aktuellen Druckes. Bis zu zwei Schaltpunkte und zwei Hysteresen, sowie Ein- und Ausschaltverzögerungen sind frei einstellbar. -
Seite 5: Mechanischer Anschluss
Abdichtung mit Flachdichtung 21,3 -0,2 G 1/4 A G 1/2 A G 1/2 A * min. * min. * min. R 16 R 16 R 16 7 +0,2 +0,2 7 7 +0,2 PDD K08/0523 Seite 5... -
Seite 6: Elektrischer Anschluss
0 V / GND Stecker PDD-5 PDD-7 PNP-Output 1 NPN-Output 1 +24 V +24 V PNP-Output 2 NPN-Output 2 0 V / GND 0 V / GND 0 V / GND 0 V / GND Zubehör: Anschlusskabel ZUB-KAB-12K002 Stecker Seite 6 PDD K08/0523... -
Seite 7: Inbetriebnahme
Oberfläche des Gehäuses und der Bedienungselemente sehr heiß werden kann. Schließen Sie den Druckschalter nach vorhergehendem Anschlussbild an und versorgen Sie ihn mit der angegebenen Spannung. Nach dem Einschalten wird für 3 Sekunden der Messbereich (Endwert) an- gezeigt. PDD K08/0523 Seite 7... -
Seite 8: Tastenfunktion
Hysterese (HYS, HY1, HY2) -199...0 Fensterpunkt (duo, nur PDD-1/-2) Schaltpunkt ...999 --- (inaktiv) Filter (Filt) 1/2/4/8/16/32/64 Zeitverhalten (dS1, dS2, dr1, dr2) →PDD – 5/7 0,0...99,5 Sekunden (dSE, drE) → PDD – 1/2 Kontakt-Typ (Con, Co1, Co2) Schließer (N/O) N/O (Schließer) oder Öffner (N/C) -
Seite 9: Werteinstellung
Werteinstellung. Die unten abgebildete Struktur zeigt die immer gleiche Routine zur Veränderung der einzelnen Parameter. [vom Hauptmenüpunkt] 1. Stelle einstellen 2. Stelle einstellen 3. Stelle einstellen Dezimalpunkt einstellen gewählten Wert speichern oder neu eingeben Speichern [zum nächsten Hauptmenüpunkt] PDD K08/0523 Seite 9... -
Seite 10: Einstellung Für Pdd-1X Und Pdd-2X
9.2. Einstellung für PDD-1x und PDD-2x 3 sec Codeeingabe Werteinstellung Schaltpunkt Werteinstellung Hysterese Werteinstellung Duo-Punkt Werteinstellung On-Delay Werteinstellung Off-Delay Werteinstellung Kontaktart Schliesser Öffner Speichern Seite 10 PDD K08/0523... - Seite 11 Filter 7 Stufen Werteinstellung 1..2..4...64 Start-Abgleich 7sec Werteinstellung Codeänderung Werteinstellung PDD K08/0523 Seite 11...
-
Seite 12: Einstellung Für Pdd-5X Und Pdd-7X
9.3. Einstellung für PDD-5x und PDD-7x 3 sec Codeeingabe Werteinstellung Schaltpunkt 1 Werteinstellung Schaltpunkt 2 Werteinstellung Hysterese 1 Werteinstellung Hysterese 2 Werteinstellung On-Delay 1 Werteinstellung On-Delay 2 Werteinstellung Seite 12 PDD K08/0523... - Seite 13 Off-Delay 1 Werteinstellung Off-Delay 2 Werteinstellung Kontaktart 1 Schliesser Öffner Speichern Kontaktart 2 Schliesser Öffner Speichern Filter 7 Stufen Werteinstellung 1..2..4...64 Start-Abgleich 7sec Werteinstellung Codeänderung Werteinstellung PDD K08/0523 Seite 13...
-
Seite 14: Hauptmenüpunkte
Der Druckschalter schaltet bei Überschreiten von 100 bar und schaltet bei Unterschreiten von 97,5 bar zurück. 10.3. Fensterpunkt (Duopunkt) (nur PDD-1 und PDD-2) Neben dem Schaltpunkt kann ein Fensterpunkt "duo" (Duopunkt) definiert werden. Dieser muss größer als der Schaltpunkt sein. Mit dem Fensterpunkt und dem Schaltpunkt kann der Messwert in einem bestimmten Bereich überwacht... -
Seite 15: Schaltverhalten
Fensterpunktes plus Hysterese oder Unterschreiten des Schaltpunktes minus Hysterese. Eine LED signalisiert den Schaltzustand des Druckschalters. Anzeige bar (°C) LED an Schaltpunkt Hysterese Zeit / t nur PDD-1 und PDD-2 Anzeige bar (°C) LED an Hysterese Fensterpunkt LED an Schaltpunkt... -
Seite 16: Filter
6,25% vom Messbereichsendwert. Bei einem erkannten Messwertsprung wird der momentane Messwert direkt in die Anzeige übernommen. 10.6. Zeitverhalten Mit den Menüpunkten „dS1“, „dS2“, „dr1“ und „dr2“ (PDD-5/7) bzw. „dSE“ und „drE“ (PDD-1/2) lässt sich die Einschaltverzögerung (Delay Set) und die Ausschaltverzögerung (Delay Reset) einstellen. -
Seite 17: Startabgleich
Bediener beim Wechsel in den Einstellmodus zuerst den eingestellten Code ein- geben. Wird der Code vergessen, ist eine Werksneujustierung erforderlich. 11. Wartung Das Gerät ist bei bestimmungsgemäßer Verwendung wartungsfrei. Ablage- rungen, die durch verunreinigte Medien hervorgerufen werden, können zu fehler- haften Messwerten führen. PDD K08/0523 Seite 17... -
Seite 18: Technische Daten
12. Technische Daten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com 13. Bestelldaten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com 14. Abmessungen Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com ... -
Seite 19: Entsorgung
Mülltonne und dem chemischen Symbol (Cd, Hg, Li oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen: 1. „Cd" steht für Cadmium. 2. „Hg" steht für Quecksilber. 3. „Pb" steht für Blei. 4. „Li" steht für Lithium Elektro- und Elektronikgeräte PDD K08/0523 Seite 19... -
Seite 20: Eu-Konformitätserklärung
16. EU-Konformitätserklärung Wir, die KOBOLD Messring GmbH, Hofheim/Ts., Bundesrepublik Deutschland erklären, dass das Produkt Elektronischer Druckschalter Typ PDD-1, PDD-2, PDD-5 und PDD-7 mit den unten aufgeführten Normen übereinstimmt: EN IEC 61326-1:2021 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen, Industrieller Bereich (Messung der Störfestigkeit gegenüber HF-Feld bis 1 GHz) -
Seite 21: Uk Declaration Of Conformity
17. UK Declaration of Conformity We, KOBOLD Messring GmbH, Hofheim-Ts, Germany, declare under our sole responsibility that the product: Electronic Pressure Switch model: PDD-1, PDD-2, PDD-5 and PDD-7 to which this declaration relates is in conformity with the standards noted below: BS EN IEC 61326-1:2021 Electrical equipment for measurement, control and laboratory use.
