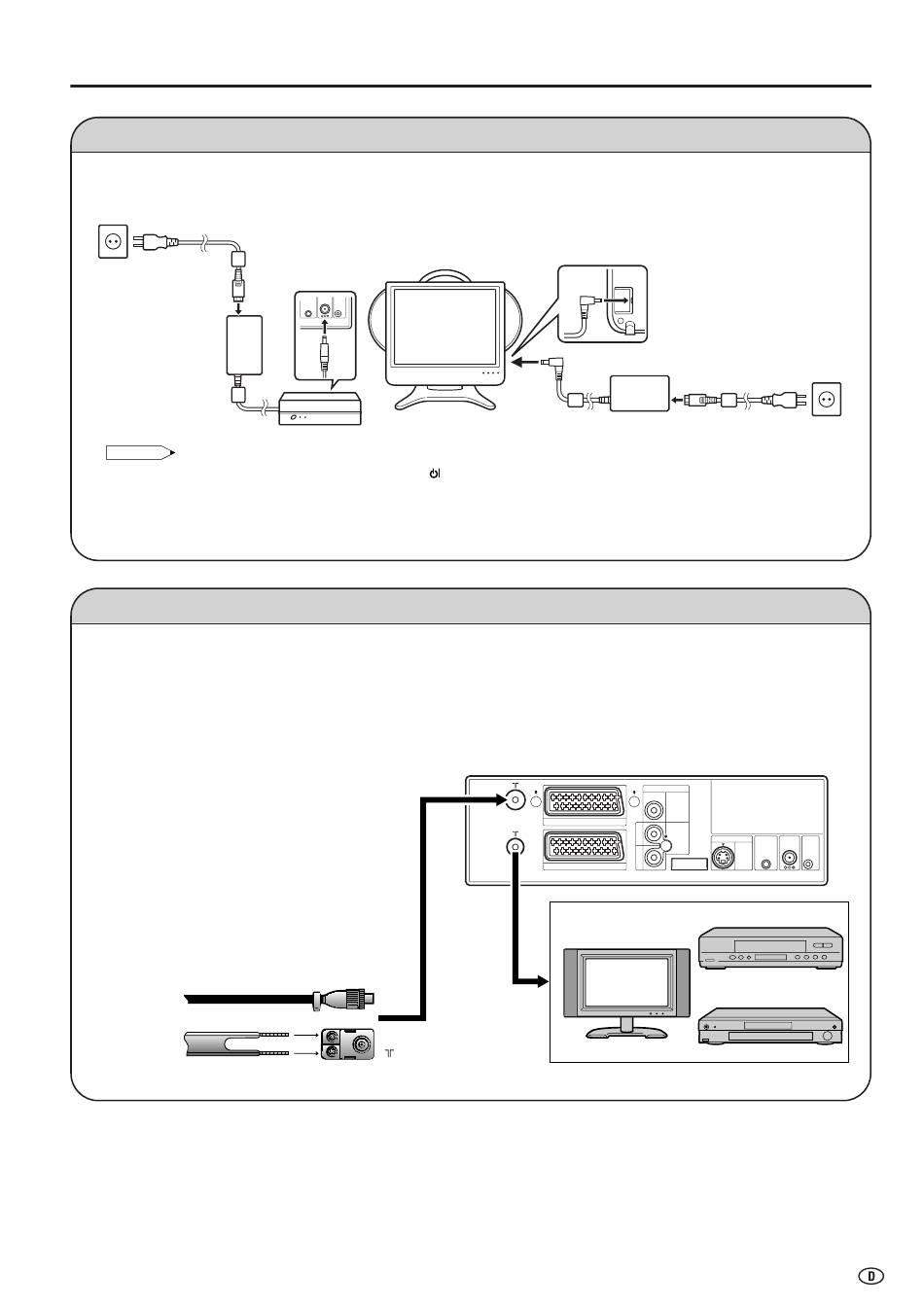

Schließen Sie den Eingang des Gleichstrompolens eines jeden Produktes an.
Wechselstrom-
wandsteckdose
Wechselstromadapter
Note:
Hinweis:
• Wird der Wechselstromadapter angeschlossen, ist der
Einschaltknopf der Hauptfunkstelle auf AUS zu stellen.
• Falls sich ein Sharp-Produkt in der Nähe des Video-Controllers befindet, kann es während der Übertragung von dem Video-
Controller zu Fehlbetrieb des Produktes kommen.
• Wird der Fernseher längere Zeit nicht benutzt, ist der Wechselstromadapter aus dem LCD-Fernseher, der Hauptfunkstelle und
der Steckdose auszustecken.
Um ein klares Bild zu erhalten, ist der Anschluss einer
Außenantenne zu empfehlen. Im Folgenden werden die
Anschlussverfahren für ein Koaxialkabel und ein
Flachkabel kurz beschrieben:
(1)Wenn Ihre Außenantenne über ein 75-Ohm-
Koaxialkabel angeschlossen ist, so tauschen Sie
den Stecker gegen einen der neuen Norm
DIN45325 (IEC169-2) aus, und schließen Sie
diesen über das Antennenkabel (nicht mitgeliefert)
an die Antennenbuchse der Hauptfunkstelle an.
(2)Wenn Ihre Außenantenne über ein 300-Ohm-
Doppelader-Flachkabel angeschlossen ist, so
tauschen Sie dieses gegen einen 300-75-Ohm-
Impedanzwandler aus, und schließen Sie das
Antennenkabel (nicht mitgeliefert) an die
Antennenbuchse der Hauptfunkstelle an.
Downloaded from:
http://www.usersmanualguide.com/
Wechselstromkabel*
IR
POWER
FACTORY
MOUSE
INPUT
SETTING
DC12V
Hauptfunkstelle
75-Ohm-Koaxialkabel (Rundkabel)
300-Ohm-Doppelader-Flachkabel
Netzanschluss
Haupteinheit
des Fernsehers
(HAUPTSCHALTER) Knopf des LCD-Fernsehers und der
Antennenanschluss
IN
OUT
An Antenneneingangsbuchse
( )
Vorbereitungen (Fortsetzung)
Wechselstromadapter
Wechselstromkabel*
* Die Steckerformen sind von Land zu Land
unterschiedlich.
Hauptfunkstelle
AV-IN3
VIDEO
AV-IN2 ( AV )
L
AUDIO
AV-IN3
R
AV-IN1 ( RGB )
TV
TV/VCR/DVD usw.
Wechselstrom-
wandsteckdose
IR
POWER
FACTORY
MOUSE
INPUT
SETTING
DC12V
S-VIDEO
VCR
DVD
9
