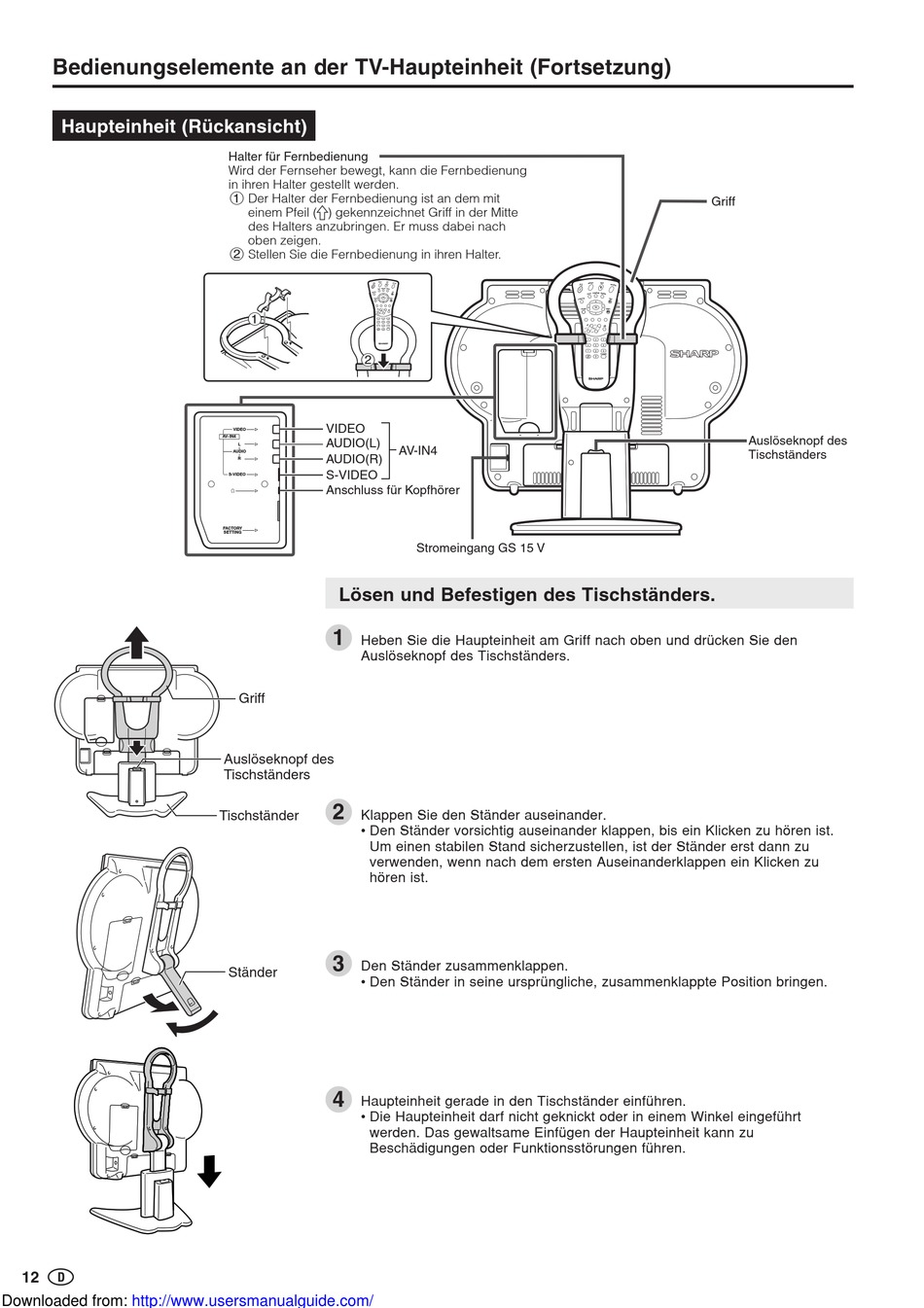

Bedienungselemente an der TV-Haupteinheit (Fortsetzung)
Haupteinheit (Rückansicht)
12
Downloaded from:
http://www.usersmanualguide.com/
Halter für Fernbedienung
Wird der Fernseher bewegt, kann die Fernbedienung
in ihren Halter gestellt werden.
1 Der Halter der Fernbedienung ist an dem mit
einem Pfeil ( ) gekennzeichnet Griff in der Mitte
des Halters anzubringen. Er muss dabei nach
oben zeigen.
2 Stellen Sie die Fernbedienung in ihren Halter.
T
T
T
SUBPAGE
SUBPAGE
E
E
MENU
OK
SOUND
SOUND
MENU
MENU
M
M
CH
CH
1
TV/VIDEO
TV/VIDEO
2
VIDEO
VIDEO
AV-IN4
AUDIO(L)
L
AUDIO
AUDIO(R)
R
S-VIDEO
S-VIDEO
Anschluss für Kopfhörer
FACTORY
SETTING
Lösen und Befestigen des Tischständers.
1
Heben Sie die Haupteinheit am Griff nach oben und drücken Sie den
Auslöseknopf des Tischständers.
Griff
Auslöseknopf des
Tischständers
2
Klappen Sie den Ständer auseinander.
Tischständer
• Den Ständer vorsichtig auseinander klappen, bis ein Klicken zu hören ist.
Um einen stabilen Stand sicherzustellen, ist der Ständer erst dann zu
verwenden, wenn nach dem ersten Auseinanderklappen ein Klicken zu
hören ist.
3
Den Ständer zusammenklappen.
Ständer
• Den Ständer in seine ursprüngliche, zusammenklappte Position bringen.
4
Haupteinheit gerade in den Tischständer einführen.
• Die Haupteinheit darf nicht geknickt oder in einem Winkel eingeführt
werden. Das gewaltsame Einfügen der Haupteinheit kann zu
Beschädigungen oder Funktionsstörungen führen.
AV-IN4
Stromeingang GS 15 V
Griff
T
T
T
SUBPAGE
SUBPAGE
E
E
MENU
OK
SOUND
SOUND
MENU
MENU
M
M
CH
CH
TV/VIDEO
TV/VIDEO
Auslöseknopf des
Tischständers
