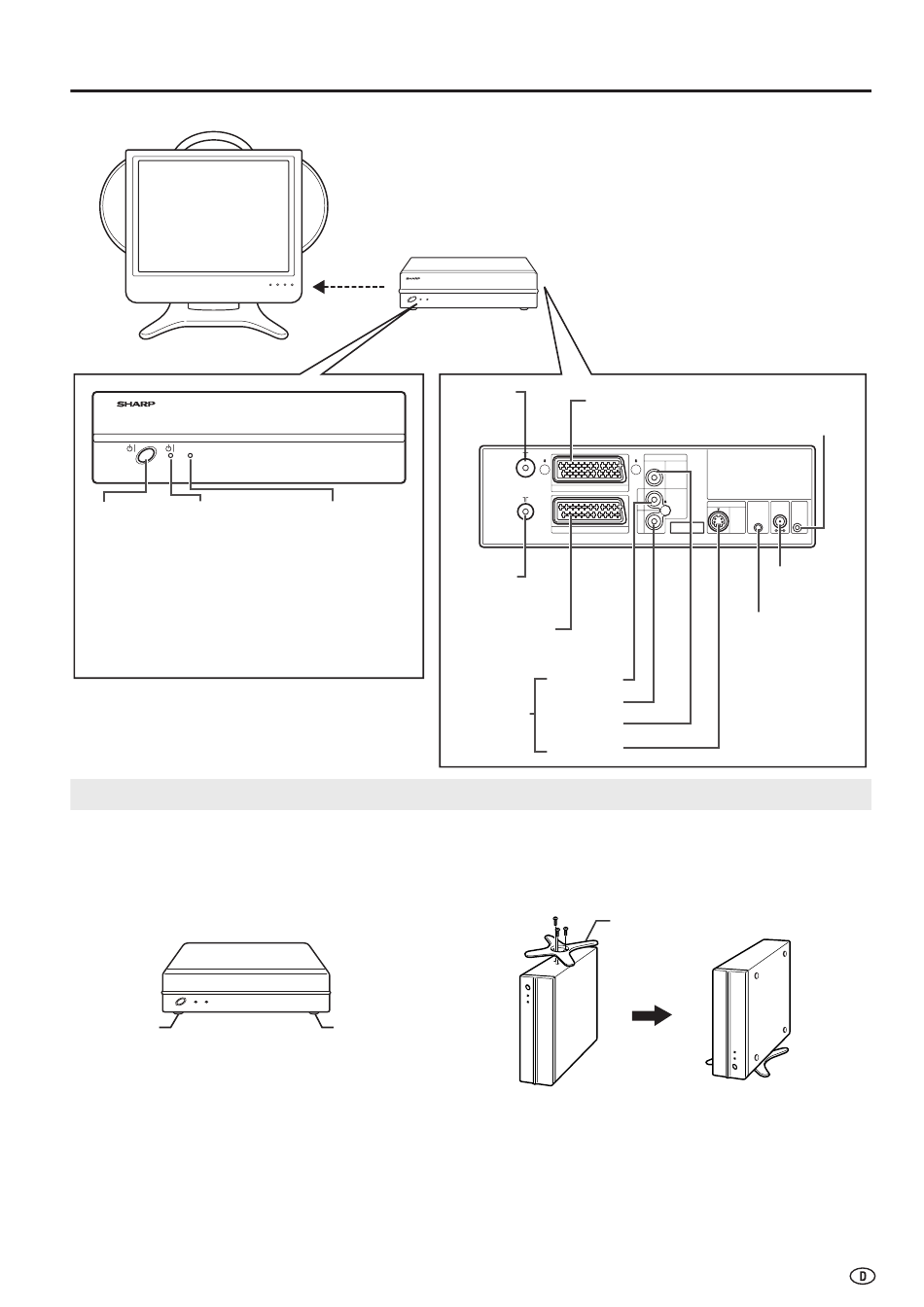

Bedienungselemente an der Hauptfunkstelle
Haupteinheit des Fernsehers
Vorne
Einschalt-
Leistungsanzeige
knopf
· Grün:
Vorgang in Arbeit
(wenn das Gerät
eingeschaltet ist)
· Rot: Standby
Beliebige Aufstellung der Hauptfunkstelle
Wir empfehlen Ihnen, dass Sie die Hauptfunkstelle in einem
Bereich aufstellen, in dem keine Hindernisse für die
Übertragung/den Empfang von Radiowellen vorhanden sind.
(Stellen Sie die Hauptfunkstelle nicht in einer Schachtel auf.)
Einrichten der Hauptfunkstelle
• Die Hauptfunkstelle kann waagrecht oder senkrecht aufgestellt werden.
Beim waagrechten Aufstellen:
•
Die Seite mit den angebrachten Gummifüßen ist am Boden
anzubringen.
Gummifuß
Downloaded from:
http://www.usersmanualguide.com/
Übertragung
SIGNAL LEVEL
Anzeige SIGNAL LEVEL
(Aussteuerung)
(Empfangsgewinn)
· Grün:
Verbindung steht
· Rot:
Übertragungsprobleme
· Keine Anzeige:
Keine Verbindung
Gummifuß
* Wird der Ständer nicht ausreichend befestigt, kann die Hauptfunkstelle
* Wenn Sie den Hauptfunkstelle Posten gerade setzen, stellen Sie sicher,
Leistungsanzeige
Wird der Fernseher mithilfe der Fernbedienung
abgeschaltet, schaltet die Hauptfunkstelle auf Standby
(die Leistungsanzeige leuchtet rot). (Es ist eine zeitliche
Verzögerung von 5 bis 6 Sekunden möglich.)
Hauptfunkstelle
Antennen-
eingangs-
anschluss
IN
OUT
Antennen-
ausgangs-
anschluss
AV-IN1 (RGB)
(21-stiftiger Euro-SCART)
AV-IN3
Beim senkrechten Aufstellen:
•
Der Ständer ist am Boden der Hauptfunkstelle mit den
entsprechenden Schrauben zu befestigen.
während des Gebrauchs umfallen.
das flache SCART zu SCART-Kabel für eine Verbindung zu benutzen
(im Fachhandel erhältlich). Die Verwendung dieses Kabels kann verhin-
dern, dass der Hauptfunkstelle herunterfällt (siehe Seite 44).
Hinten
AV-IN2 (AV)
(21-stiftiger AV-SCART)
AV-IN3
VIDEO
AV-IN2 ( AV )
L
AUDIO
AV-IN3
R
AV-IN1 ( RGB )
Videokontroll-
anschluss
AUDIO (L)
AUDIO (R)
VIDEO
S-VIDEO
Ständer für
Hauptfunkstelle
Werkseinstell-
anschluss
IR
POWER
FACTORY
MOUSE
INPUT
SETTING
DC12V
S-VIDEO
Stromeingang
GS 12V
13
