Netzanschluss; Antennenanschluss - Sharp LC-22SV2E Bedienungsanleitung

Vorbereitungen (Fortsetzung)
An Gleichspannungseingang des Gerätes anschließen.
(MAIN POWER)
Ziehen Sie den
Haken nach unten,
um den Deckel zu
öffnen.
Note:
Hinweis:
• Schalten Sie vor dem Anschließen des Netzteils stets den
• Trennen Sie das Netzteil stets vom Gerät und von der Netzsteckdose, wenn es längere Zeit nicht benutzt wird.
Um ein klares Bild zu erhalten, ist der Anschluss einer
Außenantenne zu empfehlen. Im Folgenden werden die
Anschlussverfahren für ein Koaxialkabel und ein
Flachkabel kurz beschrieben:
(1)Wenn Ihre Außenantenne über ein 75-Ohm-
Koaxialkabel angeschlossen ist, so tauschen Sie
den Stecker gegen einen der neuen Norm
DIN45325 (IEC169-2) aus, und schließen Sie
diesen über das Antennenkabel (nicht mitgeliefert)
an die Antennenbuchse auf der Rückseite des
LCD-Fernsehgerätes an.
(2)Wenn Ihre Außenantenne über ein 300-Ohm-
Doppelader-Flachkabel angeschlossen ist, so
tauschen Sie dieses gegen einen 300-75-Ohm-
Impedanzwandler aus, und schließen Sie diesen
über das Antennenkabel (nicht mitgeliefert) an die
Antennenbuchse auf der Rückseite des
LCD-Fernsehgerätes an.
6

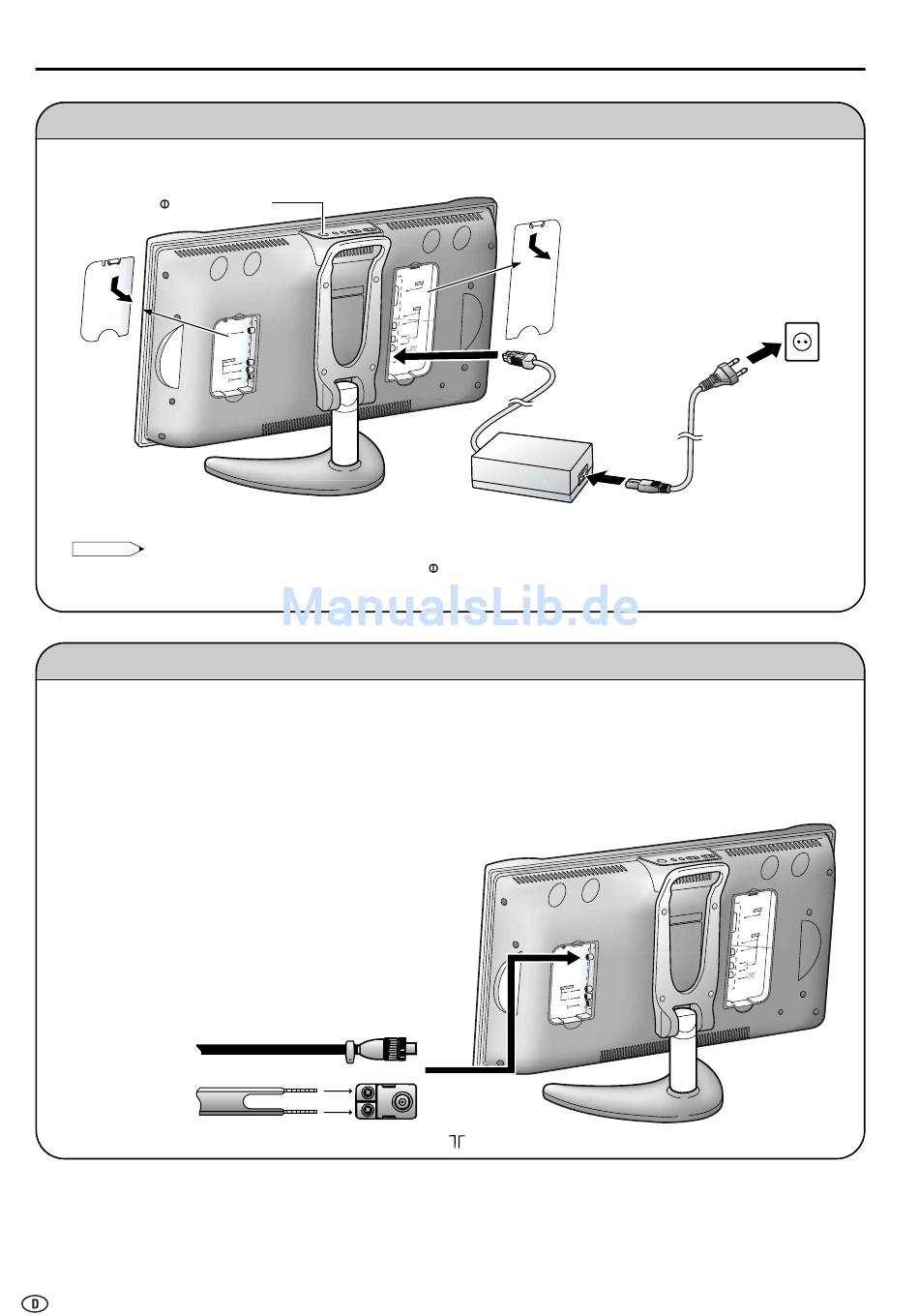

Netzanschluss

Antennenanschluss

75-Ohm-Koaxialkabel (Rundkabel)
300-Ohm-Doppelader-Flachkabel
Ziehen Sie den
Haken nach unten,
um den Deckel zu
öffnen.
An die
Gleichspannungs-
Eingangsbuchse
(POWER INPUT)
Netzteil
(MAIN POWER) des LCD-Fernsehgerätes aus.
An Antenneneingangsbuchse
( )
Netzsteckdose
An Netzsteckdose
anschließen.
Netzkabel
*
* Die Steckerformen sind von Land zu Land
unterschiedlich.
