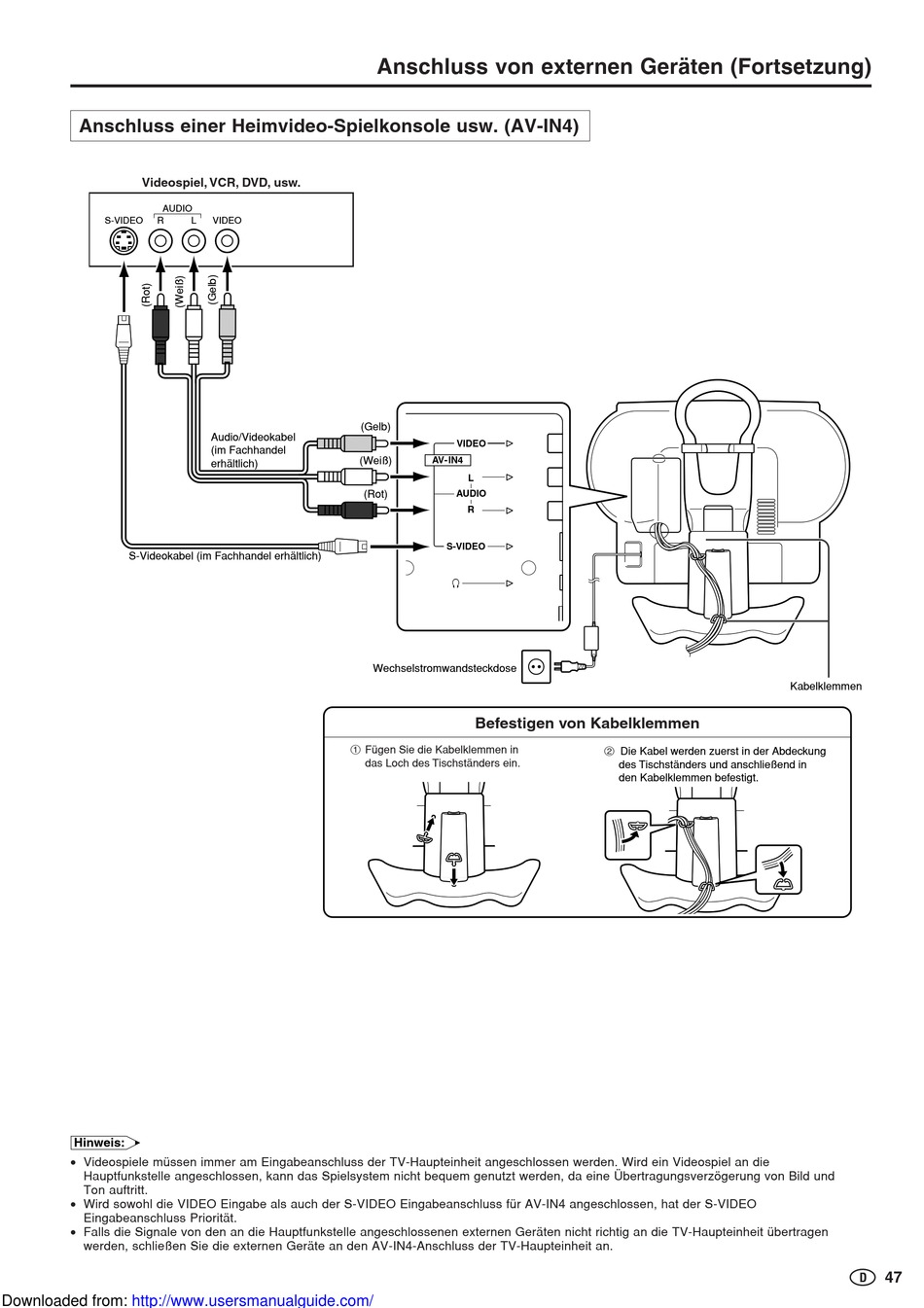

Anschluss einer Heimvideo-Spielkonsole usw. (AV-IN4)
Videospiel, VCR, DVD, usw.
AUDIO
R
S-VIDEO
S-Videokabel (im Fachhandel erhältlich)
Note:
Hinweis:
• Videospiele müssen immer am Eingabeanschluss der TV-Haupteinheit angeschlossen werden. Wird ein Videospiel an die
Hauptfunkstelle angeschlossen, kann das Spielsystem nicht bequem genutzt werden, da eine Übertragungsverzögerung von Bild und
Ton auftritt.
• Wird sowohl die VIDEO Eingabe als auch der S-VIDEO Eingabeanschluss für AV-IN4 angeschlossen, hat der S-VIDEO
Eingabeanschluss Priorität.
• Falls die Signale von den an die Hauptfunkstelle angeschlossenen externen Geräten nicht richtig an die TV-Haupteinheit übertragen
werden, schließen Sie die externen Geräte an den AV-IN4-Anschluss der TV-Haupteinheit an.
Downloaded from:
http://www.usersmanualguide.com/
L
VIDEO
(Gelb)
Audio/Videokabel
(im Fachhandel
(Weiß)
erhältlich)
(Rot)
1 Fügen Sie die Kabelklemmen in
das Loch des Tischständers ein.
Anschluss von externen Geräten (Fortsetzung)
VIDEO
AV- IN4
L
AUDIO
R
S-VIDEO
Wechselstromwandsteckdose
Befestigen von Kabelklemmen
2
Die Kabel werden zuerst in der Abdeckung
des Tischständers und anschließend in
den Kabelklemmen befestigt.
Kabelklemmen
47
