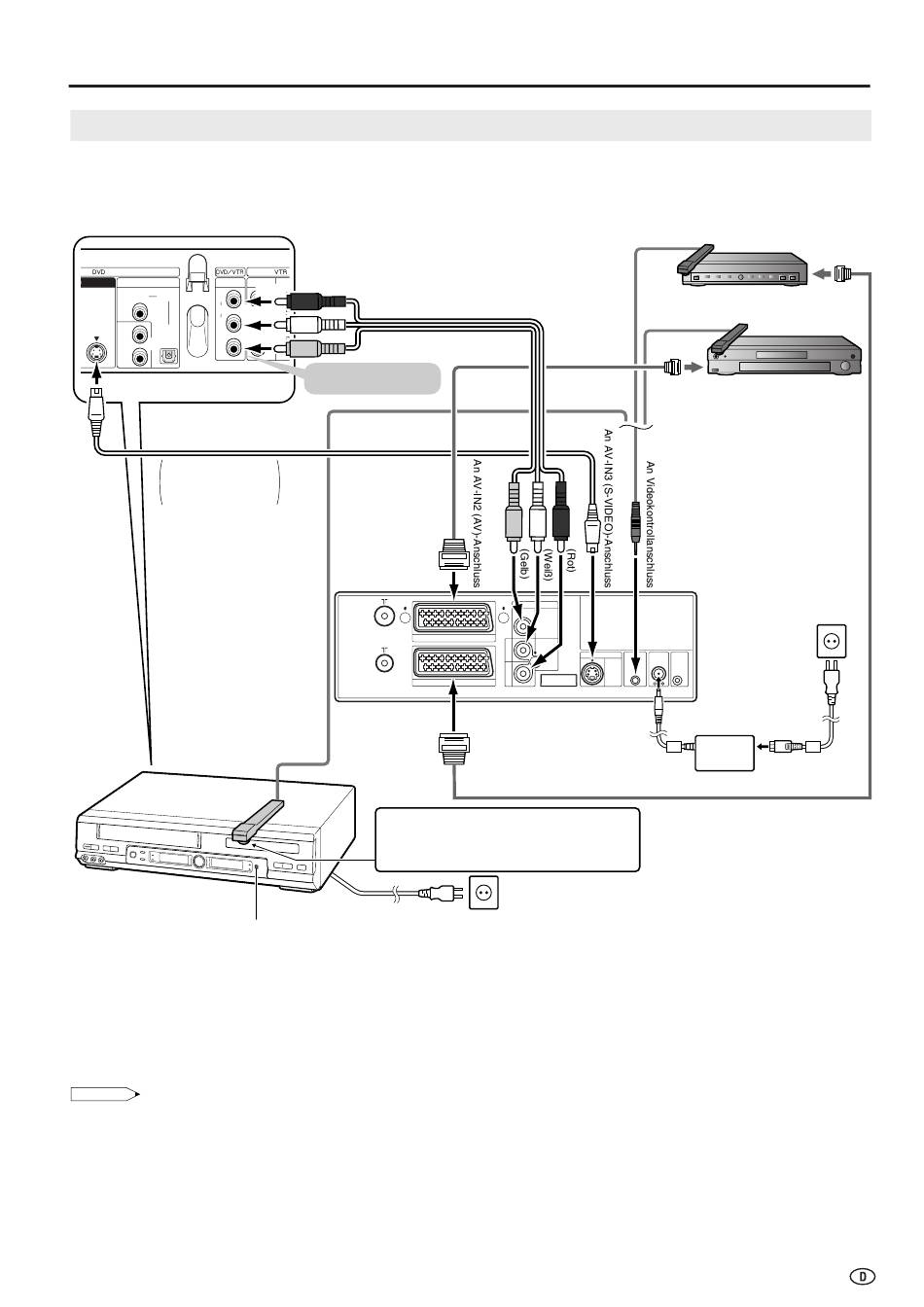

Methode zum Verbinden von externen Geräten und dem Video-Controller
■ Ort, an dem die Hauptfunkstelle installiert wird
Die Hauptfunkstelle ist entweder auf oder neben dem Videogerät anzubringen. Stellen Sie jedoch sicher, dass die
Hauptfunkstelle so weit als möglich von dem Antenneneingangsanschluss des Fernsehers oder Videogerätes entfernt ist.
Mit Hilfe des Video-Controllers können maximal zwei Videogeräte genutzt werden.
AUDIO
CO-
DIGITAL
AXIAL
OPTICAL
S-VIDEO
R
L
An S-VIDEO-Ausgangsanschluss
S-Videokabel
(im Fachhandel erhältlich)
Verbinden mit
Geräten mit einem
S-Video-Anschluss.
Video-Controller
(mitgeliefert)
(Sobald Sie sich für einen
Einbauort entschieden haben, ist
der Video-Controller mit dem
Beispiel für
Zubehörband zu befestigen .)
den Einbau
VCR usw.
Vorderseite
Infrarot-Receiver der Fernbedienung (Beispiel)
■ Vorsichtsmaßnahmen für die Installation des Video-Controllers
Die Position des Infrarot-Receivers der Fernbedienung ist vom Hersteller oder Typ des Videokassettenrecorders abhängig. Im
•
Allgemeinen ist neben der Flüssigkristallanzeige (LC-Display) ein kleines rundes Teil sichtbar.
Stellen Sie sicher, dass sich der Sender des Video-Controllers gegenüber des Infrarot-Receivers der Fernbedienung befindet.
•
Wenn Sie den Video-Controller installieren, versuchen Sie zuerst eine Übertragung der Fernbedienungssignale von dem an die
•
Hauptfunkstelle angeschlossenem Gerät an die TV-Haupteinheit, um die Position zu finden, an der das angeschlossene Gerät
betrieben werden kann.
Hinweis:
S-VIDEO-Anschluss
• Werden der VIDEO-Eingang/Ausgang und der S-VIDEO-Eingang/Ausgang gleichzeitig an den AV3/AV4-Eingang/Ausgang dieses Gerätes
angeschlossen, so hat der S-VIDEO-Eingang/Ausgang Priorität.
Video-Controller
• Der VIDEO-Anschluss und die AUDIO-Ausgangsanschlüsse eines Gerätes, auf welchem ein Bild abgespielt werden soll, werden an den
VIDEO-Anschluss bzw. AUDIO-Eingangsanschluss der Hauptfunkstelle angeschlossen. Anschließend wird der Video-Controller an den
Videokontrollanschluss der Hauptfunkstelle angeschlossen.
• Wird ein Video-Controller installiert, stellen Sie sicher, dass sich der Sender gegenüber des Infrarot-Receiver der Fernbedienung des
angeschlossenen Gerätes befindet. Die Bedienung eines angeschlossenen Gerätes ist möglich, indem die Fernbedienung des an die
Hauptfunkstelle angeschlossenen Gerätes ausgerichtet und die Taste gegen den Infrarot-Receiver der Fernbedienung der TV-Haupteinheit
gedrückt wird.
Downloaded from:
http://www.usersmanualguide.com/
An Audio/Video
Ausgangsanschluss
OUT
IN
ANT
( Rot )
R
R
AUDIO
AUDIO
( Weiß )
L
L
TV
( Gelb )
VIDEO
VIDEO
Verbinden mit einem
gleichfarbigen Anschluss.
Rückansicht
Hauptfunkstelle
Wechselstromkabel
Anschluss von externen Geräten (Fortsetzung)
Audio/Videokabel
(im Fachhandel erhältlich)
AV-IN3
VIDEO
IN
AV-IN2 ( AV )
L
AUDIO
R
OUT
AV-IN1 ( RGB )
An AV-IN1 (RGB)-
Anschluss
Der Video-Controller ist so zu befestigen, dass
sich der Sender des Video-Controller gegenüber
des Infrarot-Receivers der Fernbedienung des
Videogerätes befindet.
Wechselstromwandsteckdose
Decoder
An Audio/Video
Ausgangsanschluss
Wechselstromwandsteck-
dose
AV-IN3
IR
POWER
FACTORY
MOUSE
INPUT
SETTING
DC12V
S-VIDEO
Wechselstromkabel*
Wechselstromadapter
* Die Steckerformen sind von Land zu Land unterschiedlich.
An Eingang/Ausgang
-Anschluss
DVD-Player
45
