Vorbereitungen (Fortsetzung)

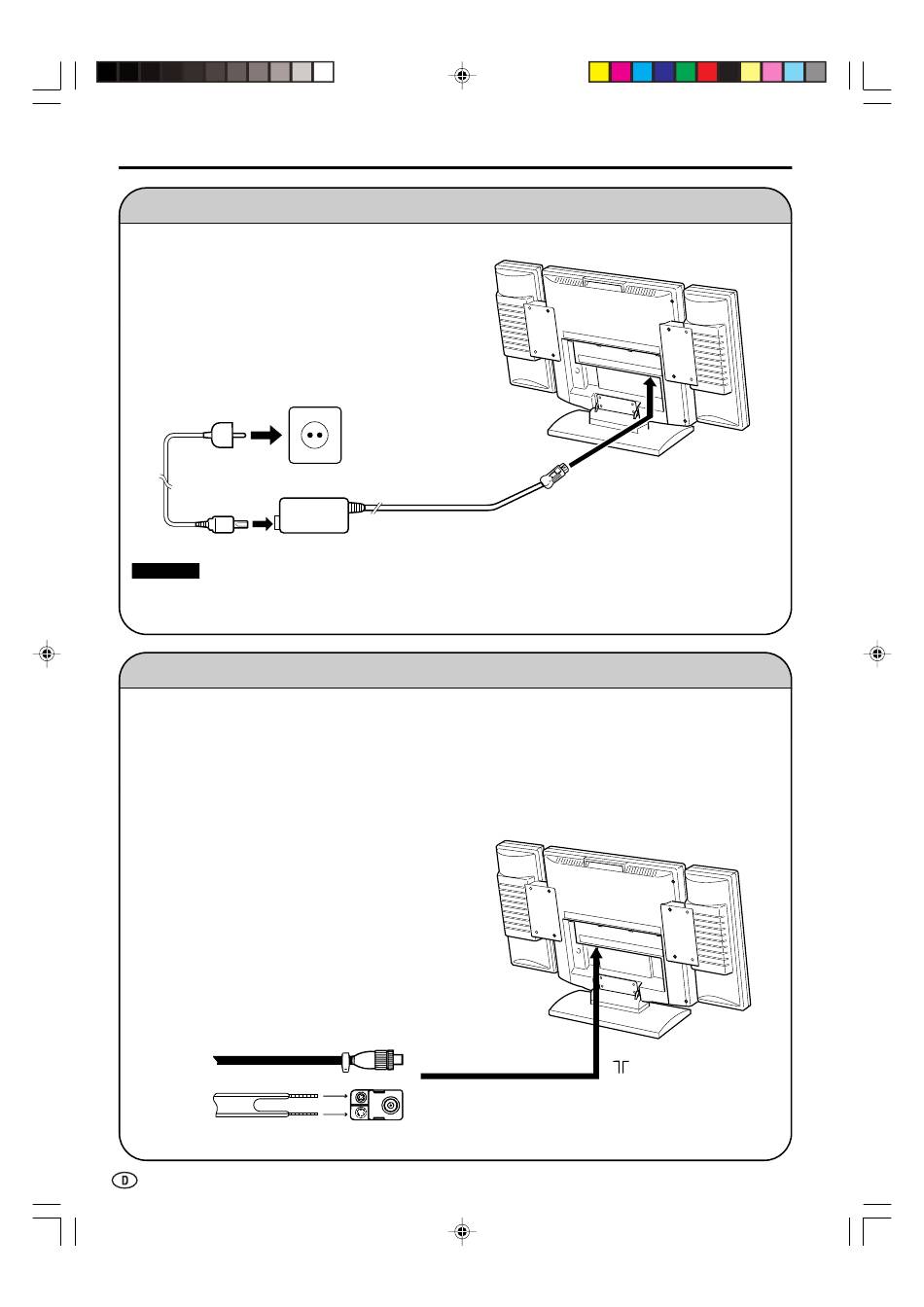

An den Gleichspannungseingang des Gerätes anschließen.
An eine Netzsteckdose
anschließen.
Netzkabel*
* Die Steckerformen sind von Land zu Land unterschiedlich.
Hinweise:
■ Schalten Sie vor dem Anschließen des Netzteils stets den POWER (Netzschalter) des LCD-Fernsehgerätes
aus.
■ Trennen Sie das Netzteil stets vom Gerät und von der Netzsteckdose, wenn es längere Zeit nicht benutzt wird.
Um ein klares Bild zu erhalten, ist der Anschluss einer Außenantenne zu empfehlen. Im Folgenden werden
die Anschlussverfahren für ein Koaxialkabel und ein Flachkabel kurz beschrieben:
(1) Wenn Ihre Außenantenne über ein 75-Ohm-
Koaxialkabel angeschlossen ist, so tauschen Sie
den Stecker gegen einen der neuen Norm
DIN45325 (IEC169-2) aus, und schließen Sie
diesen über das Antennenkabel (nicht mitgeliefert)
an die Antennenbuchse auf der Rückseite des
Fernsehgerätes an.
(2)Wenn Ihre Außenantenne über ein 300-Ohm-
Doppelader-Flachkabel angeschlossen ist, so
tauschen Sie dieses gegen einen 300-75-Ohm-
Impedanzwandler aus, und schließen Sie diesen
über das Antennenkabel (nicht mitgeliefert) an die
Antennenbuchse auf der Rückseite des
Fernsehgerätes an.
6
LC-20A2E-Dpp01-12
Downloaded from:
http://www.usersmanualguide.com/
Netzsteckdose
Netzteil
Antennenanschluss
75-Ohm-Koaxialkabel (Rundkabel)
300-Ohm-Doppelader-Flachkabel
6
Netzanschluss
An die Gleichspannungs-
Eingangsbuchse (POWER
INPUT DC 13 V)
An Antenneneingangsbuchse
(
)
