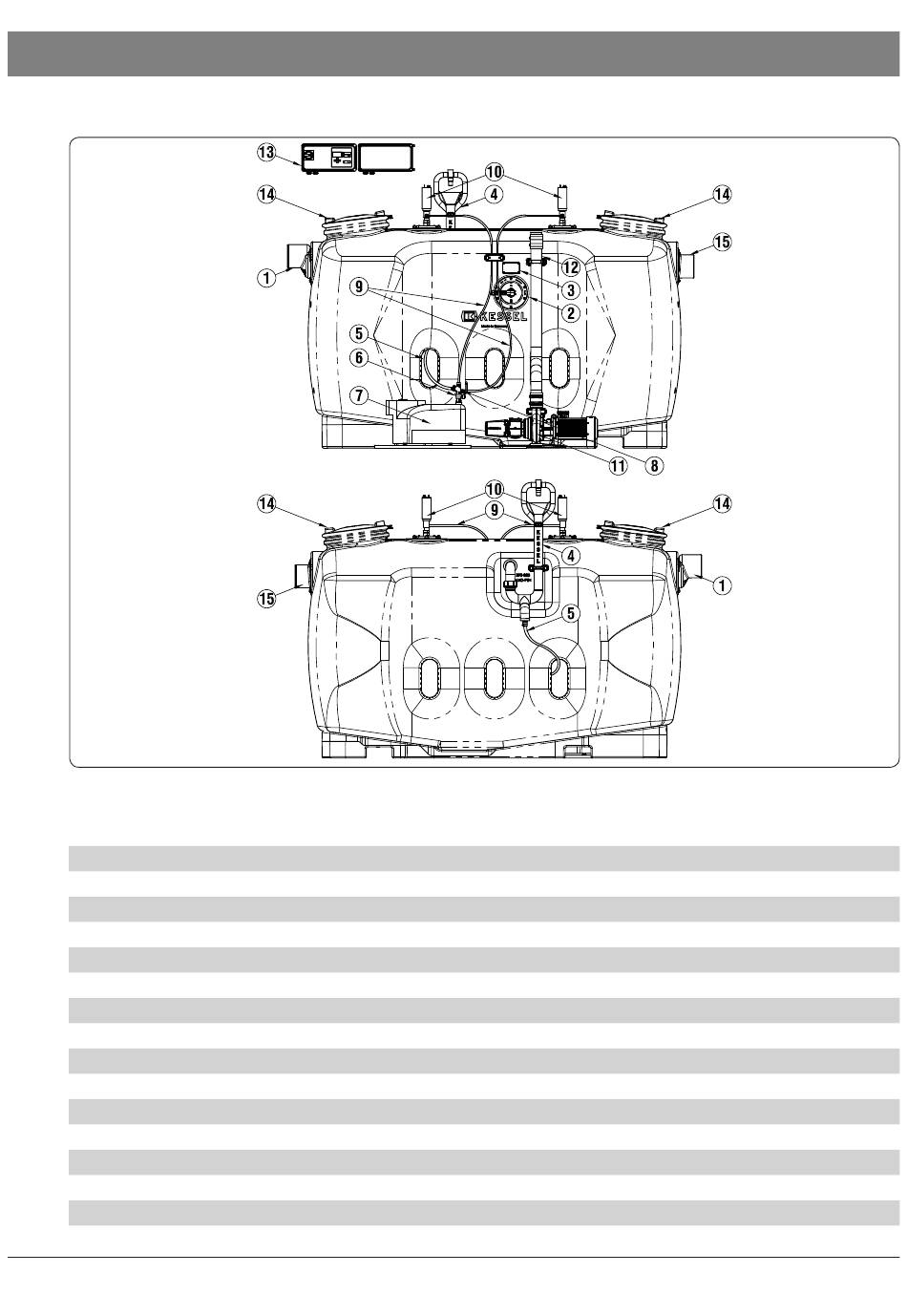

Baugruppen und Funktionsmerkmale
Hinweis: „Abb. [3]" zeigt Nenngröße 10
1 Zulauf
(Zu- und Ablauf können gegenseitig getauscht werden)
2 Schauglas
3 Typenschild
4 Fülleinrichtung mit Schlauchklemme DN32
5 Spiralschlauch DN32 (Wasserzufuhr Hochdruck-Gerät)
6 Anschluss Spiralschlauch mit Kugelhahn 3/4"
7 Hochdruck-Gerät (Reinigen)
8 Anschlussadapter (mit T-Stück bei NS10) für Hochdruckschlauch
9 Hochdruckschlauch DN8 mit Gewindeanschluss M22x1,5 (1 Stück bei NS2-7, zwei Stück bei NS10)
10 Hochdrucklanze (1 Stück bei NS2-7, zwei Stück bei NS10)
11 Pumpe (Entsorgen)
12 Druckrohr / Direktentleerungsrohr
13 Schaltgerät
14 Revisionsdeckel
15 Ablauf*
