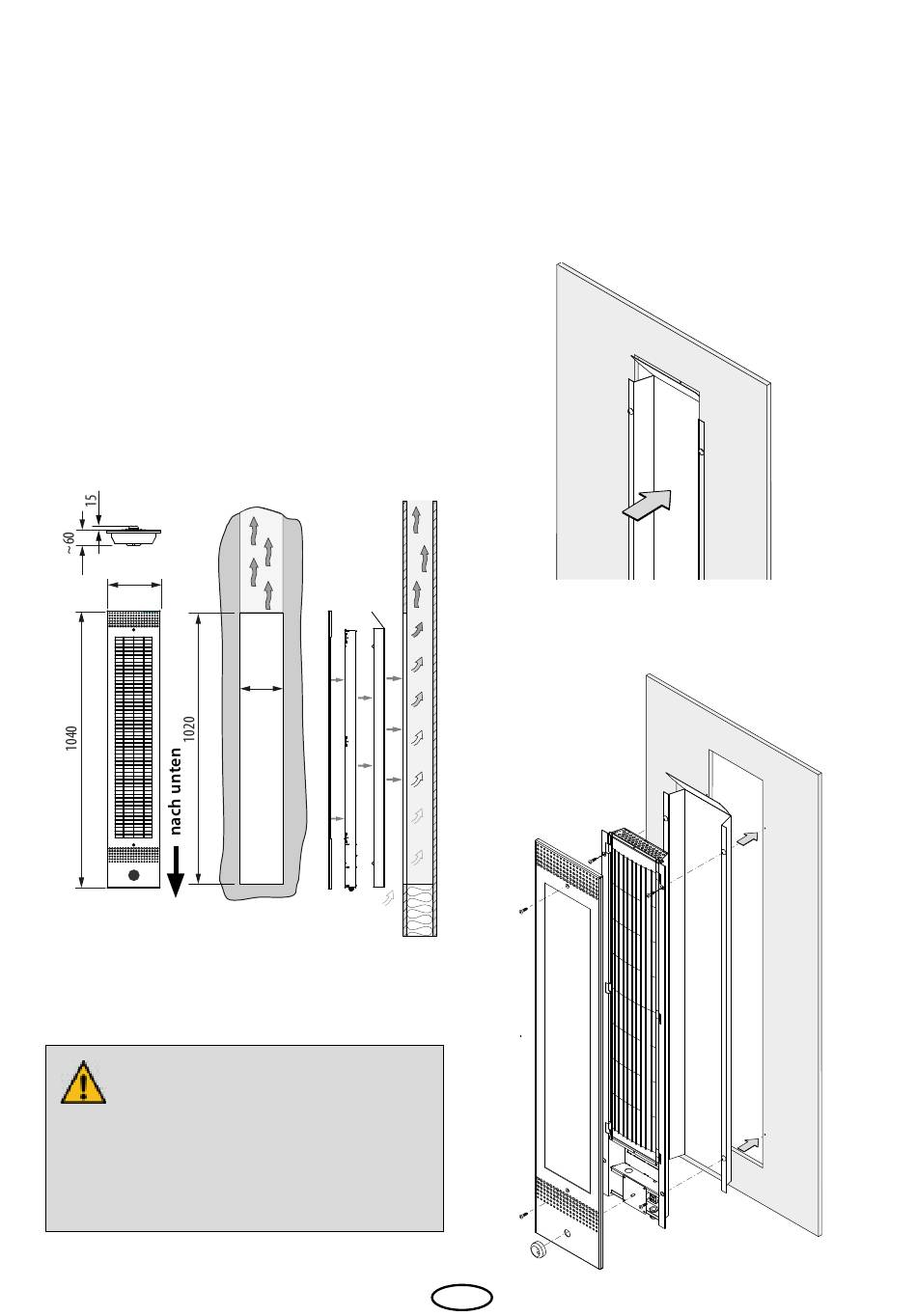

Montage
Zunächst muss eine Rechtecköffnung gemäß-
Abb. 5 senkrecht im Holz angebracht werden.
Die Wand über dem Strahler soll hohl sein,
damit die Wärme frei aufsteigen kann.
Ziehen Sie die Verbindungsleitung durch die
Wand nach oben. Achten sie darauf, dass die
Strahlerseite mit Kabelanschluss nach unten
zeigen muss.
Beachten Sie die Sicherheitsabstände wie in
den Abb. 4, 5, 8 un 9 angegeben.
Frontansicht
200
Maße in mm
ACHTUNG!
Nicht für den Einbau horizontal und in die
Kabinendecke geeignet.
Brandgefahr durch Hitzestau!
Wandausschnitt
mit Hinterlüftung
167
Abb. 5
Führen Sie zuerst die Rückwand in die vorbe-
reitete Öffnung ein (Abb. 6). Den IR-Strahler in
die zuvor eingefügte Rückseite einschieben, so
dass die Befestigungslöcher des IR-Strahlers zu
den Befestigungslöcher der Rückseite passen.
Danach den Strahler mit der Rückseite mit den
beigefügten Spanplattenschrauben an die Ka-
binenwand befestigen (Abb. 7).
Zum Schluss die Abdeckung mit 2 Schrauben
oben und unten am Gehäuse befestigen.
D
Abb. 6
Abb. 7
11
