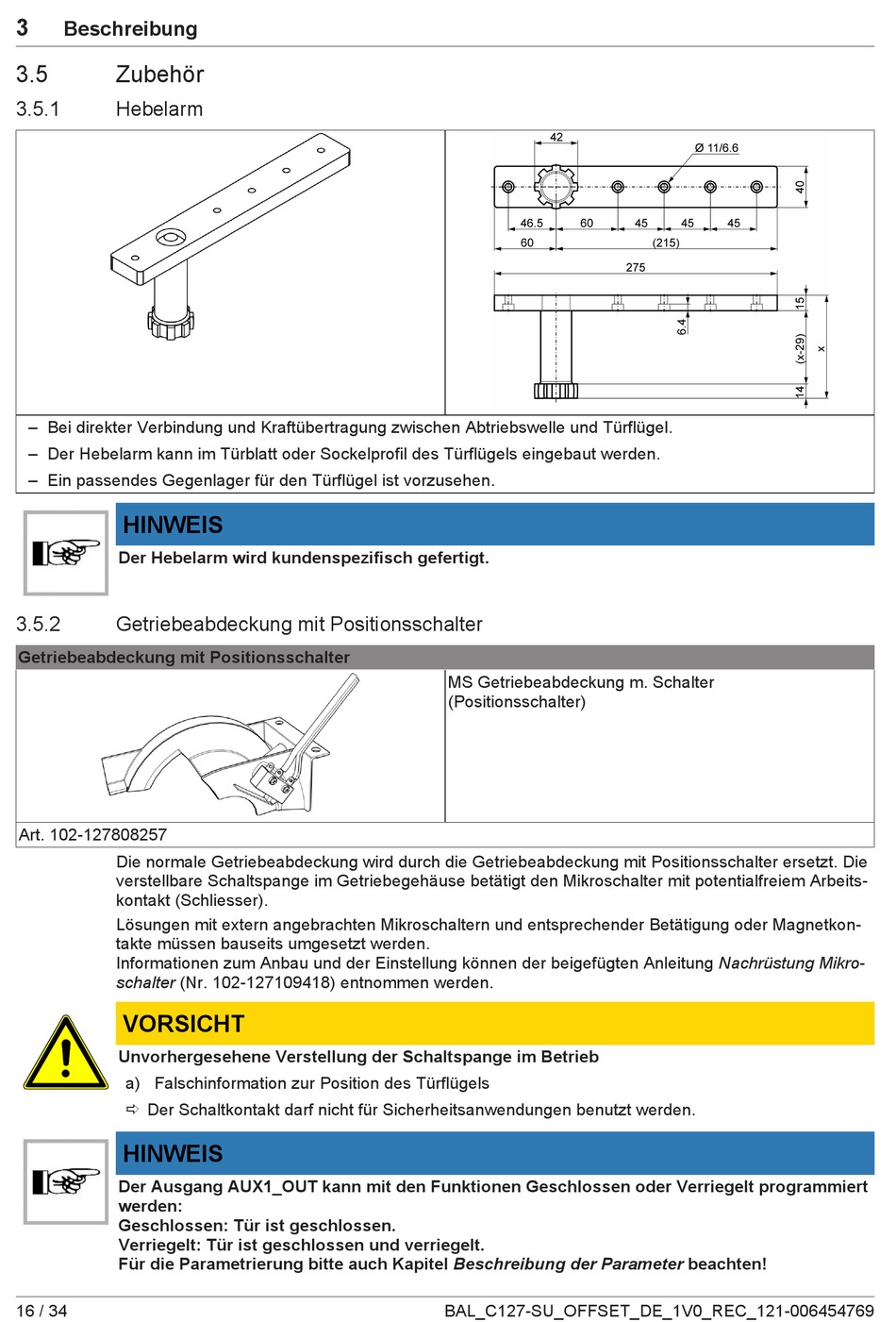

3
Beschreibung
3.5
Zubehör
3.5.1
Hebelarm
– Bei direkter Verbindung und Kraftübertragung zwischen Abtriebswelle und Türflügel.
– Der Hebelarm kann im Türblatt oder Sockelprofil des Türflügels eingebaut werden.
– Ein passendes Gegenlager für den Türflügel ist vorzusehen.
HINWEIS
Der Hebelarm wird kundenspezifisch gefertigt.
3.5.2
Getriebeabdeckung mit Positionsschalter
Getriebeabdeckung mit Positionsschalter
Art. 102-127808257
Die normale Getriebeabdeckung wird durch die Getriebeabdeckung mit Positionsschalter ersetzt. Die
verstellbare Schaltspange im Getriebegehäuse betätigt den Mikroschalter mit potentialfreiem Arbeits-
kontakt (Schliesser).
Lösungen mit extern angebrachten Mikroschaltern und entsprechender Betätigung oder Magnetkon-
takte müssen bauseits umgesetzt werden.
Informationen zum Anbau und der Einstellung können der beigefügten Anleitung Nachrüstung Mikro-
schalter (Nr. 102-127109418) entnommen werden.
VORSICHT
Unvorhergesehene Verstellung der Schaltspange im Betrieb
a) Falschinformation zur Position des Türflügels
ð Der Schaltkontakt darf nicht für Sicherheitsanwendungen benutzt werden.
HINWEIS
Der Ausgang AUX1_OUT kann mit den Funktionen Geschlossen oder Verriegelt programmiert
werden:
Geschlossen: Tür ist geschlossen.
Verriegelt: Tür ist geschlossen und verriegelt.
Für die Parametrierung bitte auch Kapitel Beschreibung der Parameter beachten!
16 / 34
MS Getriebeabdeckung m. Schalter
(Positionsschalter)
BAL_C127-SU_OFFSET_DE_1V0_REC_121-006454769
